Диагностика двигателя с помощью вакуумметра Toyota RAV4

Инструмент:

• Вакуумметр

Примечания:

Измерение разрежения является надежным и сравнительно недорогим способом диагностики двигателя. По показаниям вакуумметра можно получить представление о состоянии поршневой группы, о герметичности прокладки головки блока цилиндров, впускного и выпускного коллекторов, правильности регулировок систем питания и выпуска отработанных газов, пропускной способности отработанных газов, состоянии клапанов (их залипания или прогорания) и пружин клапанов, а также проверить правильность регулировки момента зажигания и фаз газораспределения при работе двигателя.

К сожалению, показания вакуумметра сложно интерпретировать, и результаты анализа показаний могут быть ошибочными, поэтому вакуумную диагностику целесообразно объединить с другими методами.

Исходными факторами, по которым анализируются показания вакуумметра и делаются наиболее точные выводы о состоянии двигателя, являются абсолютное показание прибора и характер движения стрелки прибора (динамика показаний). Шкала большинства вакуумметров проградуирована в мм рт. ст. По мере нарастания разрежения (и соответственно падения давления) показание прибора увеличивается. На каждые 300 м над уровнем моря абсолютные показания вакуумметра будут отличаться примерно на 25 мм рт. ст.

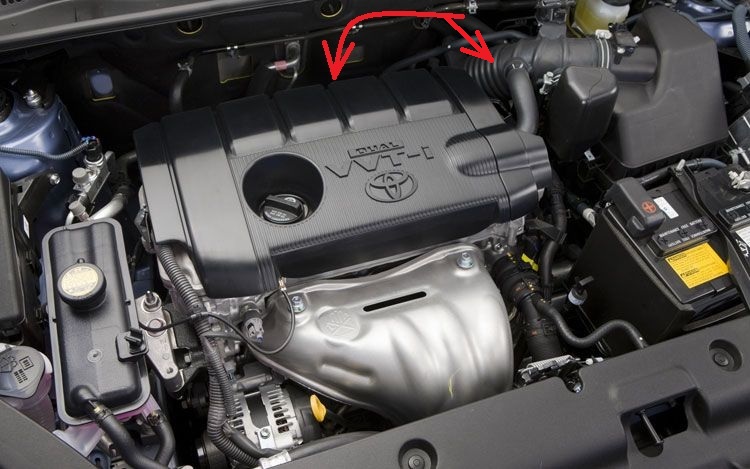

1. Присоедините вакуумметр непосредственно к впускному коллектору, но не к другим отверстиям, через которые создается вакуум, отделенным от коллектора каналом определенной длины (например, к отверстиям перед дроссельной заслонкой).

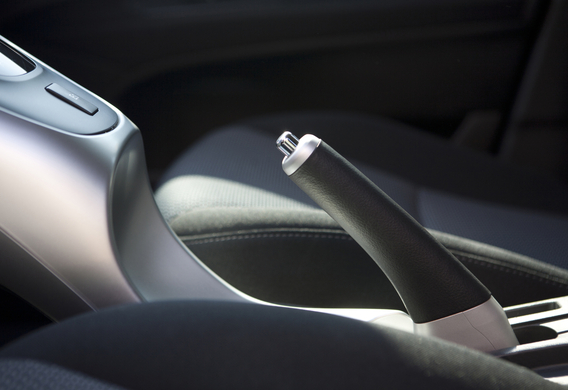

2. Перед началом испытаний прогрейте двигатель до рабочей температуры. Заблокируйте колеса и затяните стояночный тормоз. Установите рычаг переключения передач в нейтральное положение (или в положении "Park" на автомобилях с автоматической коробкой передач), а двигатель оставьте работать на частоте холостого хода.

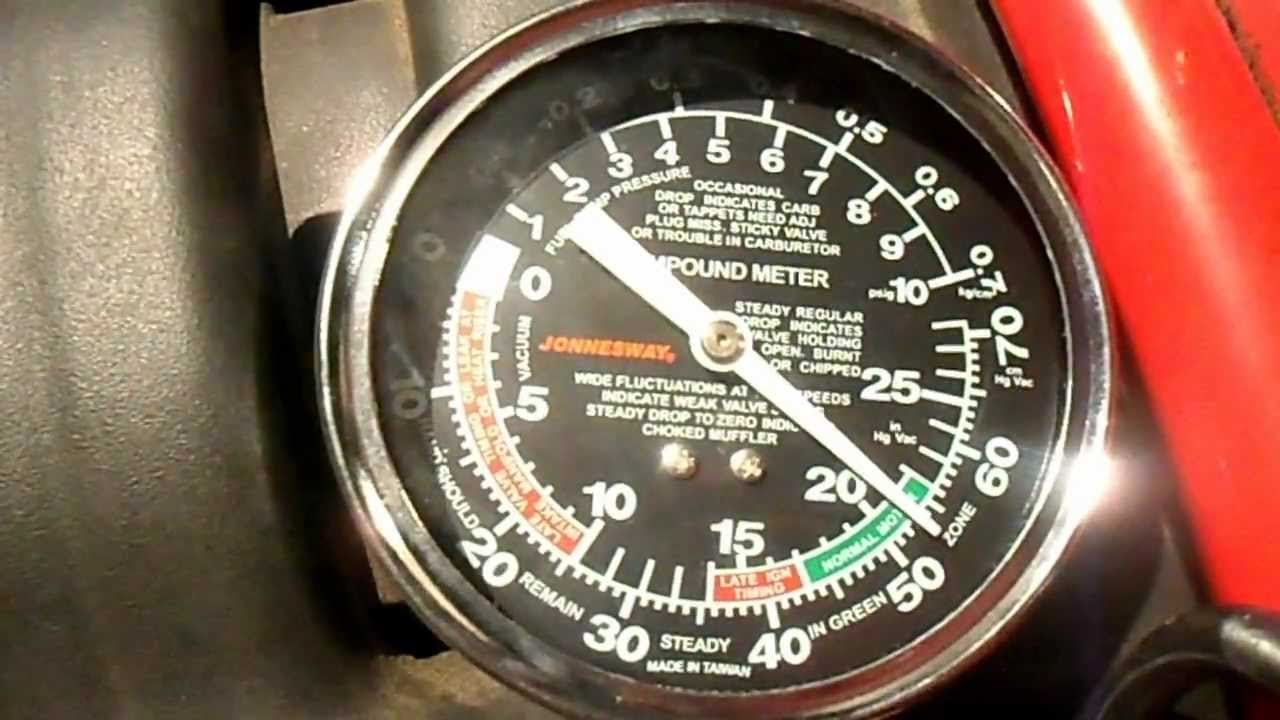

3. Проверьте показание вакуумметра. На исправном двигателе вакуумметр должен показывать разрежение 430–560 мм рт. ст., а стрелка прибора должна быть практически неподвижна (находится в зеленой зоне).

Примечание:

Сверьте характер показаний вакуумметра и посмотрите методику определения состояния двигателя на их основе.

Слишком низкий уровень разрежения обычно указывает на негерметичность прокладки между впускным коллектором и дроссельным узлом, вакуумного шланга, а также на слишком позднее зажигание или на неправильный момент открытия и закрытия клапанов. Перед тем как снять крышки зубчатого ремня и проверить совмещение установочных меток проверьте установку зажигания с помощью стробоскопа.

Если показания вакуумметра на 75-200 мм рт. ст. ниже нормального и являются неустойчивыми (стрелка дергается), то это указывает на негерметичность прокладки на входе впускного коллектора или на неисправность форсунки.

Если стрелка регулярно отклоняется на 50-00 мм рт. ст., то причиной является негерметичность клапанов. Для подтверждения этого вывода проверьте компрессию в цилиндрах двигателя.

Если стрелка нерегулярно отклоняется в сторону низких показаний или подрагивает, то это указывает на низкое разрежение. Вероятной причиной является повышенное сопротивление движению клапанов или перебои в работе цилиндров. Проверьте компрессию в цилиндрах и осмотрите свечи зажигания.

Если на холостом ходу стрелка быстро колеблется в пределах 100 мм рт. ст., а работа двигателя сопровождается дымом из глушителя, то следовательно, изношены направляющие втулки клапанов. Для проверки этого надо провести испытания камер сгорания на герметичность (с накачкой воздуха). Если стрелка быстро колеблется и одновременно наблюдается увеличение частоты вращения двигателя, то надо проверить герметичность прокладки впускного коллектора и упругость пружин клапанов. Такие показания также могут быть обусловлены прогоранием клапанов и перебоями в работе цилиндров (сбоями зажигания).

Слабые колебания стрелки (в пределах 20–30 мм рт. ст. в обе стороны) указывают на неустойчивую работу системы зажигания. Проверьте все предусмотренные установки и регулировки, при необходимости подключите к двигателю анализатор системы зажигания.

При больших колебаниях стрелки проверьте компрессию в цилиндрах, или проведите испытания на герметичность, так как причинами неисправности могут быть неработающий цилиндр или нарушение герметичности прокладки головки блока цилиндров.

Если показания прибора медленно меняются в широком диапазоне, то проверьте чистоту трубопроводов системы принудительной вентиляции картера (PCV), правильность регулировки топливной смеси, герметичность прокладок дроссельного узла или впускного коллектора.

4. Резко откройте дроссельную заслонку, и когда частота вращения двигателя достигнет 2500 мин^-1, отпустите заслонку. Заслонка должна медленно возвращаться в исходное положение. Показания вакуумметра должны упасть почти до нуля, затем возрасти и превысить контрольные показания, соответствующие работе на частоте вращения холостого хода, примерно на 125 мм рт. ст., после чего разрежение должно восстановиться на прежнем уровне.

Примечание:

Если разрежение восстанавливается медленно, а при резком открытии заслонки превышение контрольного показания отсутствует, то причиной может являться износ поршневых колец. При крайне медленном восстановлении разрежения проверьте чистоту выпускного тракта (как правило, глушителя или каталитического конвертера). Самый простой способ такой проверки заключается в разъединении элементов системы выпуска перед подозрительным участком и в повторении испытания.
