Установка круиз – контроля на Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Ветошь

Детали и расходники:

  • Рычаг (к.н. 84632-34011) или переключатель (к.н. ZV84011 ZZVF)
  • Провод (к.н. 84633-48020)
  • Болты 2 шт (к.н. 90159-50199)
  • Крышка (к.н. 45186-12040-C0)

Комплектующие для установки круиз-контроля на Toyota RAV4

1. Отключите аккумулятор (снимите клемму "минус") и подождите около 5 минут.

Примечание:

Такая мера связана с тем, что работать придется с электрической сетью автомобиля, а что более важно – с подушкой безопасности, которая как раз активируется от этой самой электрической сети. Пока вы обо всем подумаете, прикинете, те самые 5 минут и пройдут.

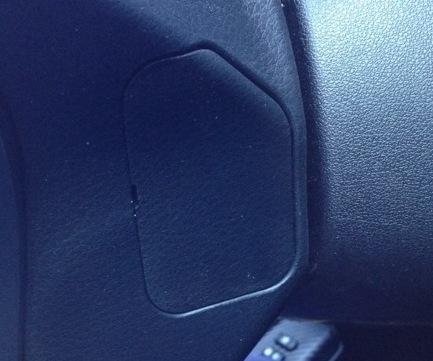

2. Вставляете в прорезь плоскую отвертку, обернутую ветошью, и извлекаете заглушку из кожуха на руле.

Заглушка на кожухе руля Toyota RAV4

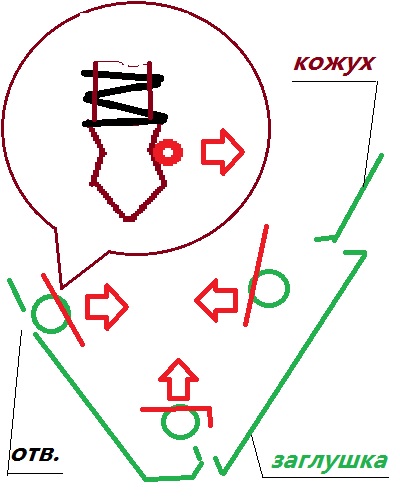

3. Теперь необходимо достать подушку безопасности. Она держится на 3-х фиксаторах, которые в свою очередь удерживаются жесткой проволокой. Отогнув проволоку в сторону, подушка сама выпадет из рулевого колеса. Так, две проволоки отводятся в сторону через отверстия, где стояла извлеченная заглушка, а вот третья проволока отжимается практически на ощупь – через отверстие с другой стороны. В итоге, подушка безопасности чуть поднимется за счет пружин, которые установлены на тех самых направляющих фиксаторах (это и будет признаком того, что процесс идет правильно). На схеме изображено действие фиксаторов и расположение удерживающих проволок, которые необходимо отвести в сторону.

Схема для снятия подушки безопасности Toyota RAV4

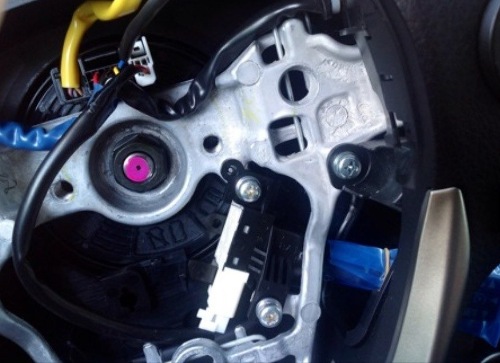

4. Затем берете подрулевой переключатель, подключаете провод и прикручиваете крестовой отверткой переключатель на купленные фирменные болты.

Подключение управления круиз-контролем Toyota RAV4

Примечание:

Взамен фирменных болтиков можно взять те, что у вас есть. Лишь бы они были тех же характеристик.

5. Далее собираете все в обратной последовательности. Только взамен глухой заглушки ставьте заглушку с отверстием.

Кнопка управления круиз-контролем Toyota RAV4

Примечание:

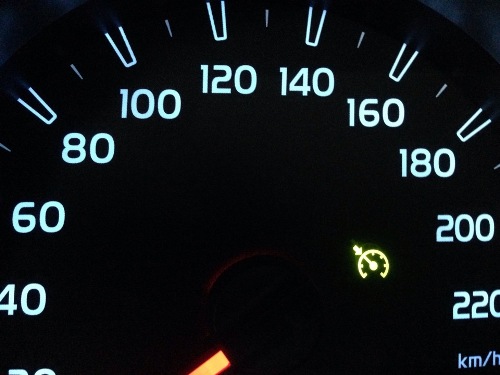

Включается круиз-контроль только после 40 км/ч, поэтому даже не пытайтесь что-то активировать до этой скорости. Для его активации нажимаем кнопку с торца (загорится значок, как на фото ниже). После этого отпускаем все педали и жмем рычажок вниз и вот мы ощущаем как автомобиль уже едет без нашей помощи. При этом под значком круиз-контроля загорится надпись "SET". Кстати, во время работы можно все также помочь педалью газа, при этом машина наберет скорость, а потом сама сбросит ее до той, что была ранее зафиксирована при активации круиз-контроля. Еще одной особенностью работы круиз-контроля является возможность повысить фиксированную скорость за счет перемещения рычага вверх. Скорость при этом наберется и уже так и останется фиксированной, то есть круиз-контроль будет перенастроен на более высокую скорость.

Установку круиз-контроля можно осуществить на машины как с автоматической, так и с механической коробкой передач. В случае если у вас механическая коробка передач, вначале определитесь со скоростью, а потом активируйте круиз-контроль (чтобы вам не пришлось все повторять при переходе на конечную скорость, на которой вы бы хотели остановиться).​

Значок активации круиз-контроля Toyota RAV4

В статье не хватает:

  • Фото инструмента

Источник: http://www.autosecret.net/jelektroshemy-rav4/1780-ustanovka-kruiz-kontrolja
