Выполнение подсветки ног в Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Кусачки для зачистки провода
  • Нож

Детали и расходники:

  • Провод 2-жильный, 2 м
  • Изолента
  • Проволока
  • Плафон с лампочкой

Примечания:

Для выполнения функций проволоки и удобства проведения работ можно использовать скобу от старого дворника.

1. Снимаете стекло плафона вместе с корпусом, которое держится на 4-х защелках.

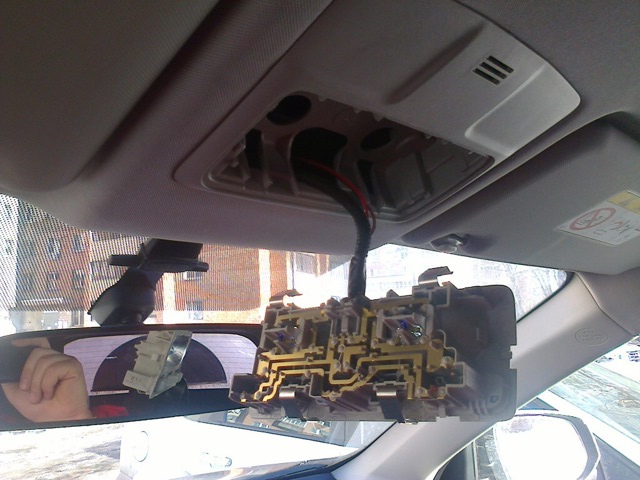

Гнездо под плафон освещения салона Toyota RAV4

2. Берете провод и приматываете его изолентой к стальной проволоке (скобе), чтобы протащить его под обшивкой.

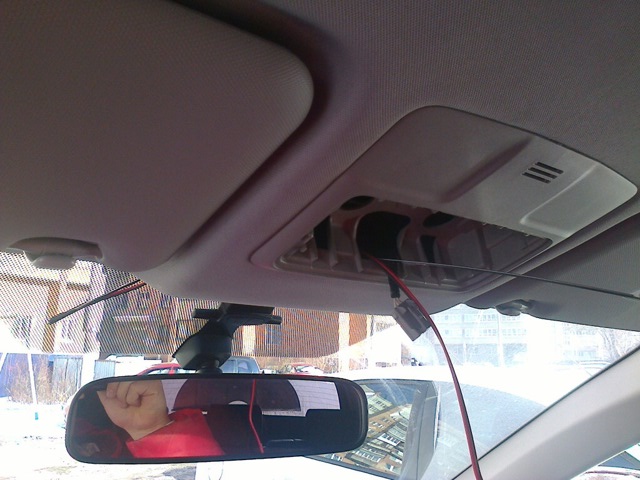

Введение провода под обшивку Toyota RAV4

3. Убираете проволоку и засовываете провод под потолок (входит легко, есть зазор между потолком и лобовым стеклом).

4. Затем засовываете провод под боковушку и ведете под резиновым уплотнителем (который от потолка до ног) к ногам.

Прокладка провода подсветки ног Toyota RAV4

5. Когда уплотнитель закончится, засовываете этот провод под уголок порога в область ног.

6. Далее нужно подключить провод к питанию. Поворачиваете фишку плафона к себе защелкой — нужны 2 и 3 контакты (отвечают за работу при открывании/закрывании дверей). Вставляете провода сзади разъема и приматываете изолентой с проводом разъема.

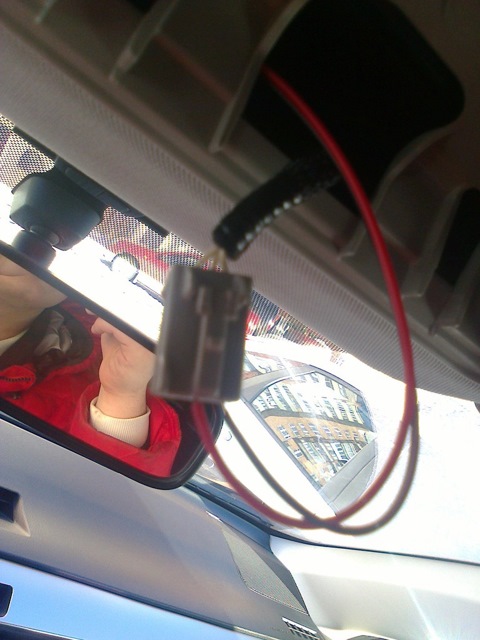

Подключение провода к фишке плафона Toyota RAV4

Фиксация провода возле фишки плафона освещения Toyota RAV4

7. Снимаем снизу пластиковый кожух (отвинчиваем отверткой два саморезы и открываем две защелки) и врезаем в него плафон лампочки. Подключаем плафон к проводам.

Подсветка ног Toyota RAV4

Примечание:

Требуемые характеристики подсветки ног (яркость и т.п) можно получить, подбирая лампочку в плафон желаемых параметров.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: https://www.drive2.ru/l/6074360/
