Головка блока цилиндров двигателя 1MZ-FE Toyota Camry 2001 - 2006

Головка блока цилиндров сделана из алюминия и имеет камеры сгорания клиновой формы. Свеча зажигания расположена в центре камеры сгорания. Впускные и выпускные клапаны расположены под острым углом, равным 22,5 °, что обеспечивает компактность головки блока цилиндров. Впускные каналы малого диаметра расположены вертикально.

Величина выступания направляющей втулки клапана во впускной канал была уменьшена за счет уменьшения диаметра штока клапана и наружного диаметра направляющей втулки клапана. Болты с моментом затяжки в зоне пластичности используются для крепления головки блока цилиндров для обеспечения хорошего осевого напряжения.

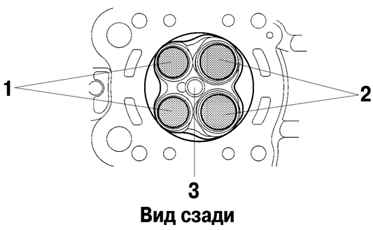

Впускные, выпускные клапаны и отверстие свечи зажигания:

1 – выпускной клапан;

2 – впускной клапан;

3 – отверстие свечи зажигания.
