Инструменты:
- Гаечный ключ рожковый 10 мм
- Специальное приспособление 09023-00100
- Специальный ключ
- Молоток малый

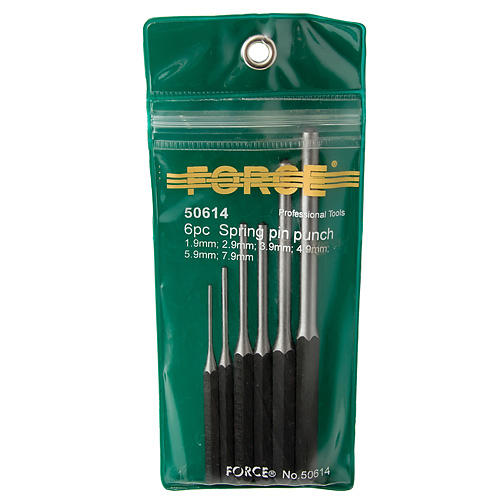

- Бородок с тонким жалом 5 мм
- Круглогубцы
1. Снимите главный цилиндр сцепления.

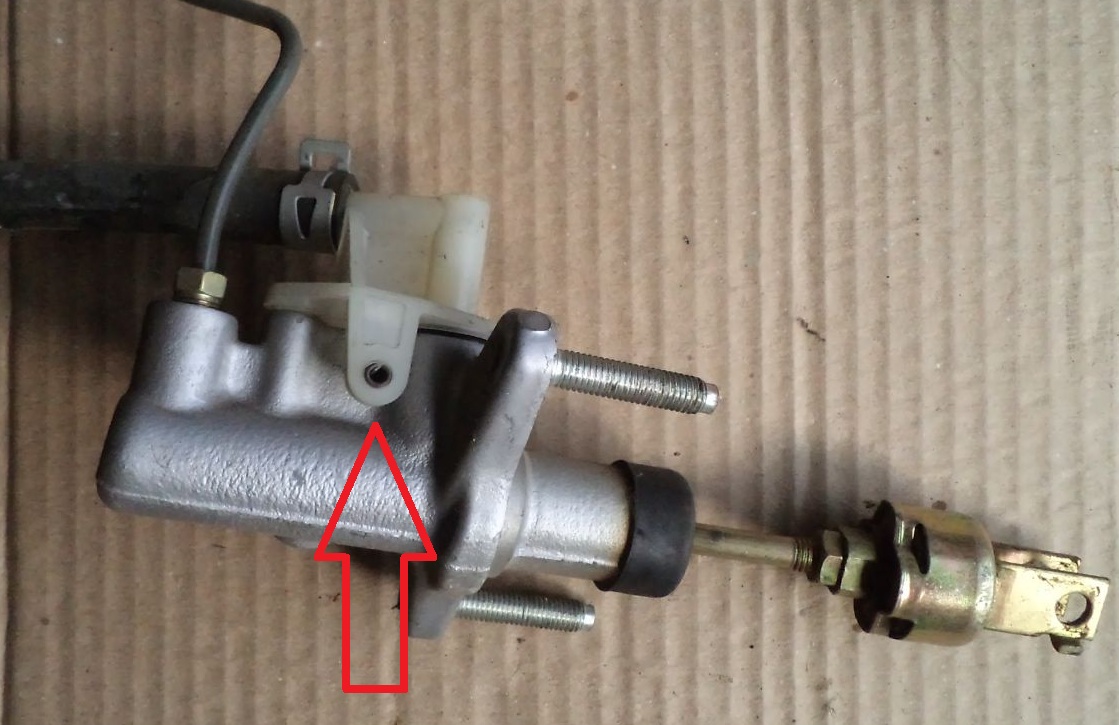

2. Используя бородок с тонким жалом (5 мм) и молоток, выбейте шлицевой пружинный штифт.
3. Снимите входной штуцер и уплотняющее кольцо.

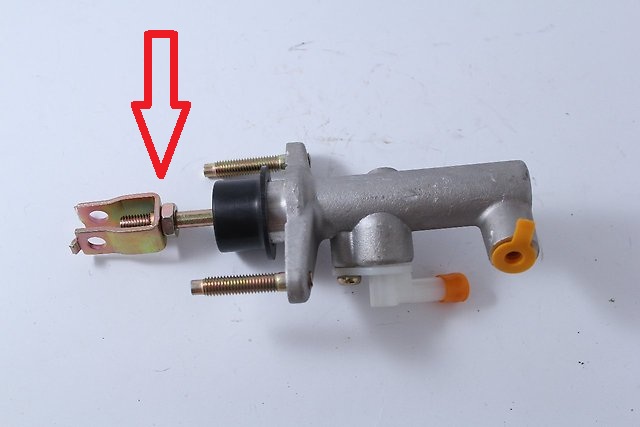

4. Ослабьте контргайку и снимите вилку толкателя.

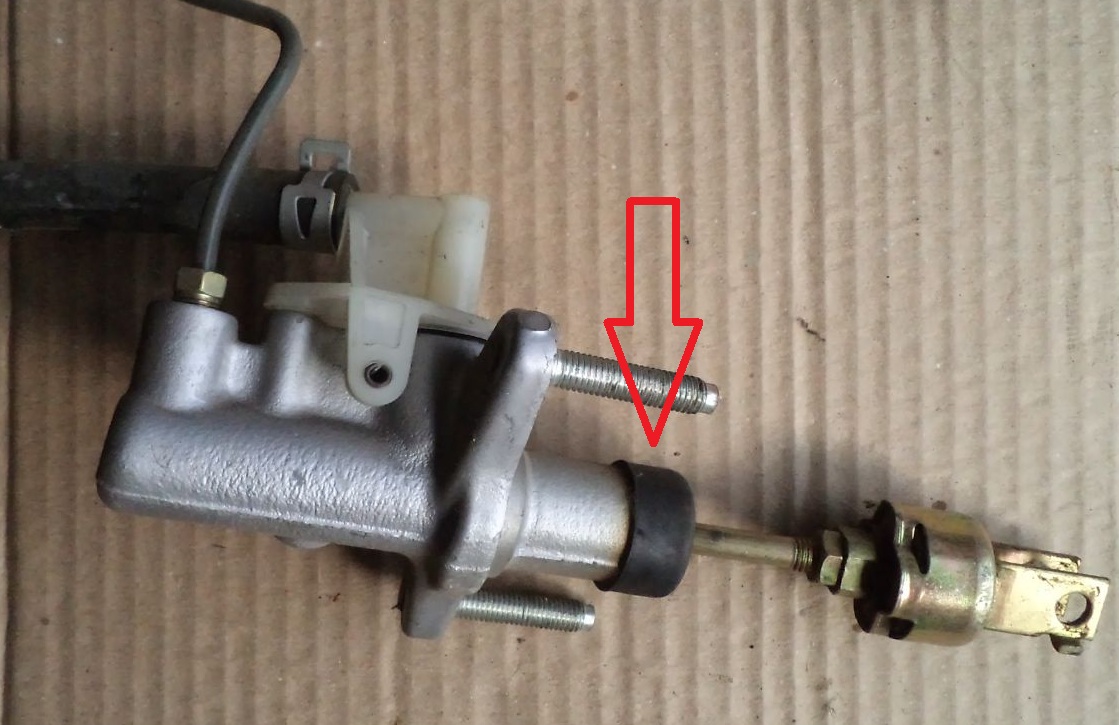

5. Снимите чехол корпуса цилиндра.

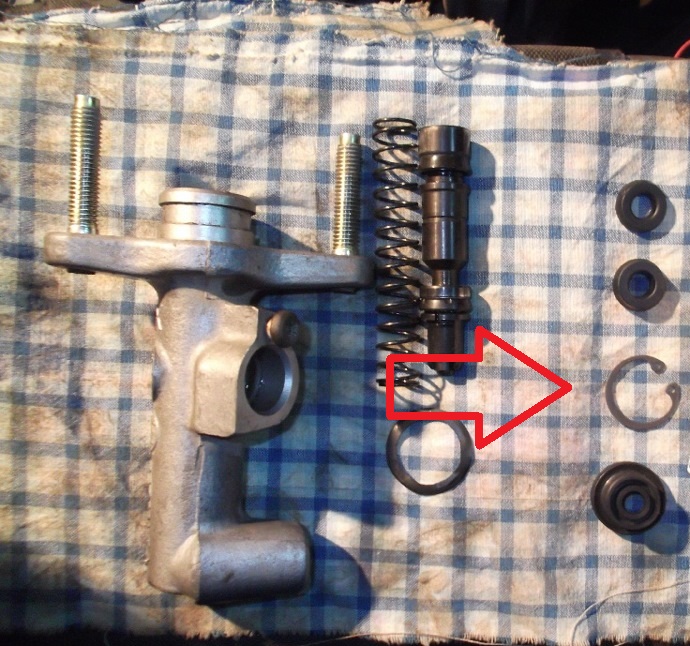

6. Утапливая стержень поршня, с помощью круглогубцев снимите стопорное кольцо.
7. Выньте толкатель из корпуса цилиндра.
Примечание:
Поршень может выскочить из корпуса цилиндра. Поэтому осторожно вынимайте толкатель из корпуса цилиндра.
8. Снимите упорную пластину с толкателя.
9. Выньте поршень с пружиной из цилиндра.
Примечание:
Следите за тем, чтобы не повредить внутреннюю часть корпуса цилиндра.
