Информация по предохранителям и реле Р12

В машине 2 коробки с предохранителями, одна под капотом рядом с АКБ вторая над левой коленкой (говорю про европейку).

Вот нумерация предохранителей.

расшифровка предохранителей, может где-то ошибся немного с переводом, но постарался максимально подробно расписать

1. аудиосистема, навигация, канал связи аудио-видео, камера, приборы панели, часы, прикуриватель, телефон
2. круиз-контроль
3. дверные замки
4. прикуриватель, розетка дополнительная
5. круиз-контроль, система блокировки переключения передач АКПП, сигнальные лампы, стопари, ESP, ABS, выключатель тормоза, выключатель тормоза круиза
6. задний ПТФ
7. обогрев стекла, навигация, противоугонная система
8. обогрев сиденья
9. круиз контроль, выключатель тормоза круиза
10. поворотники и аварийка, система блокировки переключения передач CVT, аудио, навигация, канал связи аудио-видео, звуковая сигнализация, часы, стеклоподъёмник, обогреватель стекла, самозатемняющееся зеркало, омыватель фар, очиститель и омыватель(режим авто), дверные замки, NATS(иммобилайзер), дистанционный ЦЗ, электрокорректор фар, кондей, датчик света, плафон салона, люк, чек энджин и разъём OBD-2, телефон.
11. датчик скорости, датчик температуры жидкости АКП, питание блока TCM
12. круиз контроль, поворотники и аварийка, датчик температуры жидкости АКП, питание блока TCM, спидометр, тахометр, указатели температуры, уровня масла и топлива, индикатор АКПП, звуковая сигнализация, обогрев стекла, дверные замки, противоугонная система, иммобилайзер, дистанционный ЦЗ, кондей, чек энджин и разъём OBD-2, подсветка, плафон салона, система контроля давления в шинах.
13. противоугонная система, дополнительная нештатная сига(у нас есть разводка), плафон салона, маршрутные фонари, подсветка зеркала вкозырьке, освещение багажника, обогрев зеркал
14. мотор вентилятора кондея
15. кондей
16. мотор вентилятора кондея
17. топливные форсунки, реле блока ECM, бензонасос
18. подушки безопасности
19. пустой
20. лямбда-зонды(датчики кислорода), электроклапан продувки угольного фильтра, топливные форсунки, регулятор охлаждающего вентилятора, система запуска, кондей, стеклоподъемники
21. сигнал на запуск(стартер), датчик света
22. прикуриватель
23. зеркала боковые, обогрев стекла
24. пустой (зарезервирован под консольную розетку)
25. кондей, очиститель и омыватель стекла
26. очиститель и омыватель стекла, очиститель и омыватель заднего стекла
27. лямбда-зонды(датчики кислорода), топливные форсунки
28. очиститель и омыватель заднего стекла
29. бензонасос
30. система управления накалом, чек энджин и разъём OBD-2, датчик скорости, ABS, ESP, подушки безопасности, система зарядки, датчик света, спидометр, тахометр, указатели температуры, уровня масла и топлива, сигнальные лампы, подсветка, NATS, индикатор АКПП, навигация, кондей, поворотники и аварийка, фонарь заднего хода, выключатель парковка/нейтраль, система управления камерой заднего вида.
31. ABS, ESP

32. габариты, освещение номера, датчик света, электрокорректор фар, передние и задний ПТФ, подсветка, звуковая сигнализация, омыватель фар, подсветка выключателя стеклоподъёмника
33. аудиосистема, навигация, дисплей, камера, часы, телефон
34. питание блока ЕСМ и реле ECM, MAF, датчик уга поворота коленвала, датчик фаз (угла поворота распредвала), электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, система регулирования объёма EGR, электроклапан продувки угольного фильтра, блок EDU, топливные форсунки, клапан управления турбиной, датчик скорости
35. сигнал, система зарядки
36. фара правая ксенон
37. фара левая ксенон
38. пустой
39. пустой
40. электропривод, реле и двигатель дроссельной заслонки
41. фара левая галоген, электрокорректор
42. фара правая галоген, задний ПТФ
43. передние ПТФ
44. электроклапан установки фаз газораспределения впускных клапанов, сигнал зажигания, реле блока ECM, система регулирования объёма EGR, датчик скорости

A. самый главный от АКБ
B. на прерыватели 1(*1) и 2(*2)
C. регулятор охлаждающего вентилятора 1
D. регулятор охлаждающего вентилятора 2
E. насос омывателя фар
F. система управления накалом (дизель)
G. зажигание
H. зажигание
I. ABS, ESP
J. зажигание
K. ABS, ESP

*1 дверные замки и дистанционное управление, стеклоподъёмники, люк, электропривод сидений
*2 стеклоподъёмники

ВНИМАНИЕ! нумерация блока под капотом не совпадает с приведенной выше.

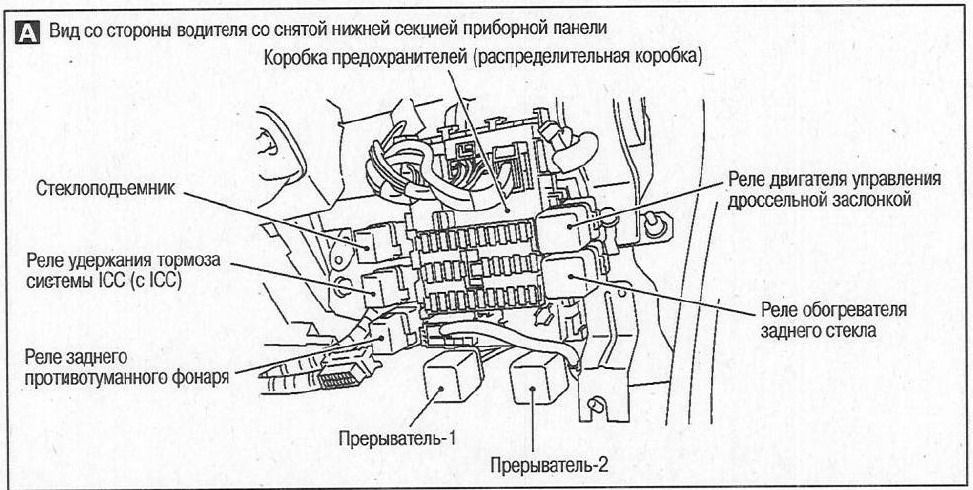

Реле в салоне левый руль

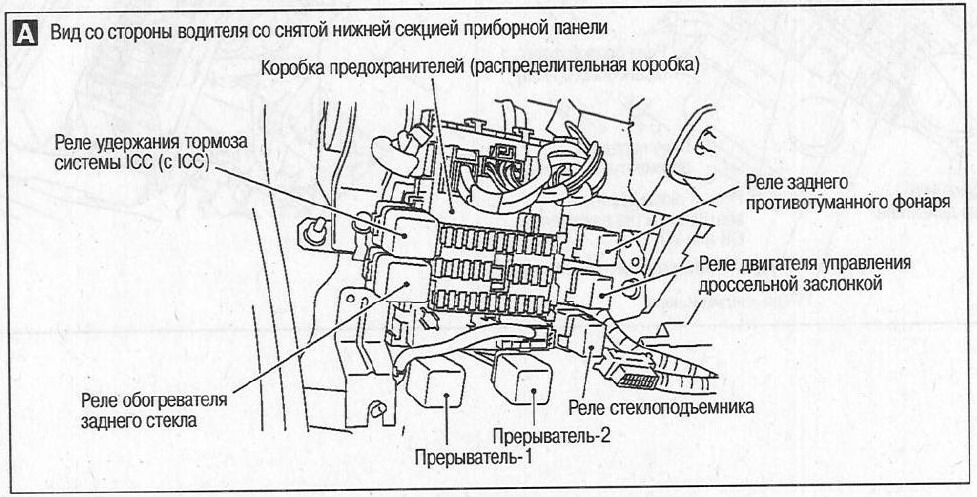

Реле в салоне правый руль

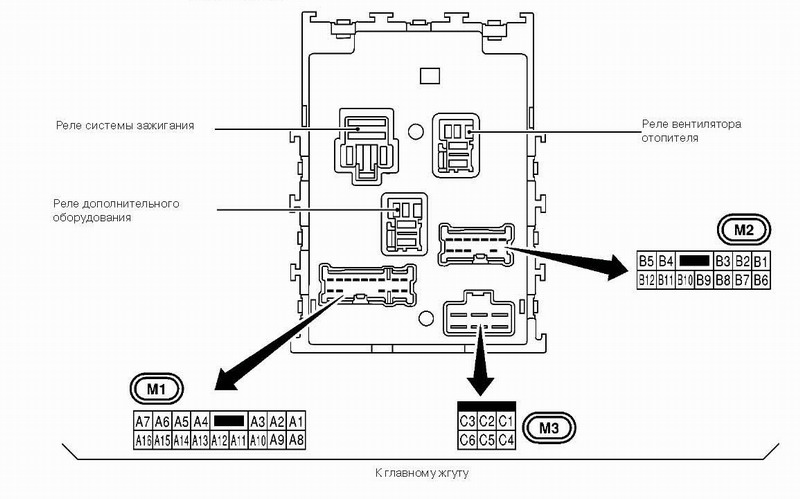

Реле под капотом

На Р12 Европейках 1,8 и 1,6 МКПП в этом блоке установлено всего 3 реле и одно гнездо свободно.

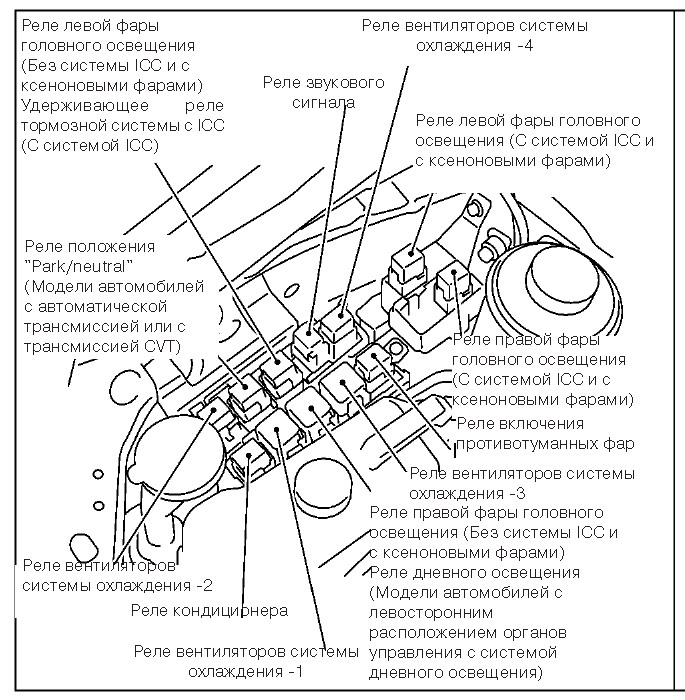

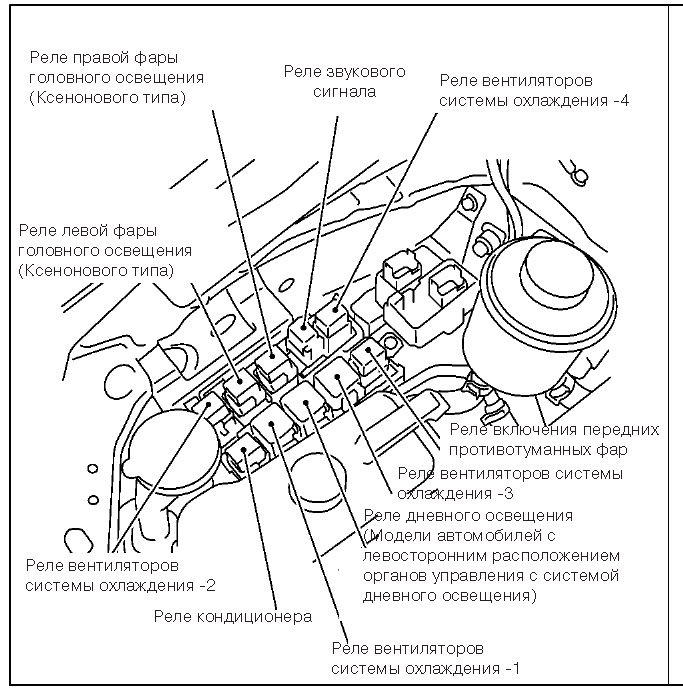

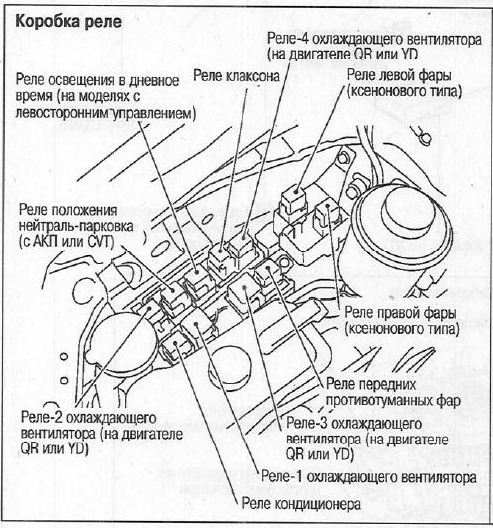

Варианты реле под капотом

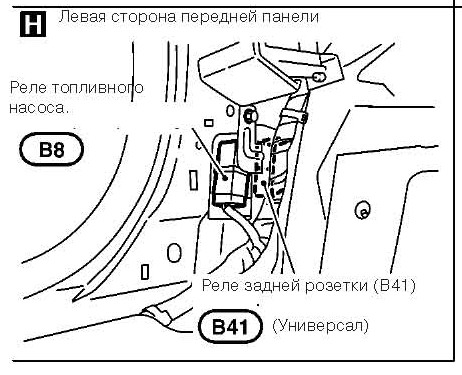

около левой ноги живёт реле бензонасоса

есть три релюхи сзади блока предохранителей, вот они

ну и общая картинка, где блоки и видно реле ECM
