Компоненты механической коробки передач в блоке с главной передачей Toyota Camry 2001 - 2006

Компоненты механической коробки передач (часть 1):

1 – крышка отверстия привода спидометра;

2 – вилка выключения сцепления в сборе;

3 – чехол вилки выключения сцепления;

4 – приемник картера механической коробки передач;

5 – выжимной подшипник.

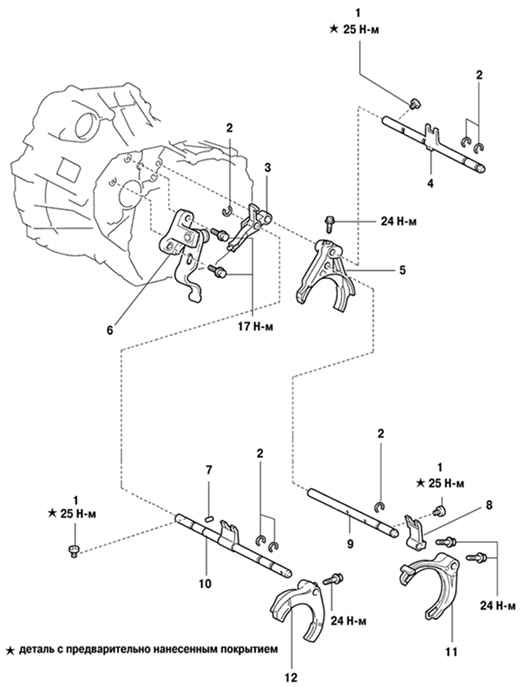

Компоненты механической коробки передач (часть 2):

1 – пробка фиксатора переключения передач;

2 – пружинное кольцо вала вилки переключения передач;

3 – вилка включения передачи заднего хода;

4 – вал вилки переключения передач № 1;

5 – вилка переключения передач.

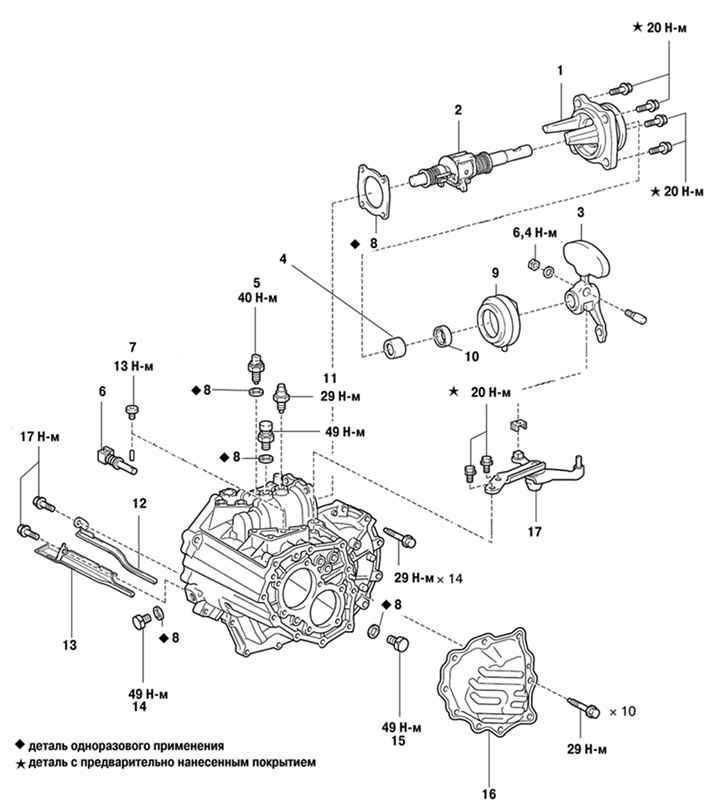

Компоненты механической коробки передач (часть 3):

1 – крышка вала управления;

2 – вал рычага переключения и выбора передач;

3 – рычаг управления переключением передач;

4 – биметаллическая втулка крышки вала управления;

5 – выключатель света.

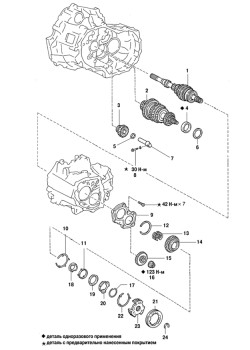

Компоненты механической коробки передач (часть 4):

1 – входной вал в сборе;

2 – выходной вал в сборе;

3 – промежуточная шестерня заднего хода;

4 – задний подшипник ведомого вала;

5 – упорная шайба промежуточной шестерни заднего хода;

6 – прокладка.

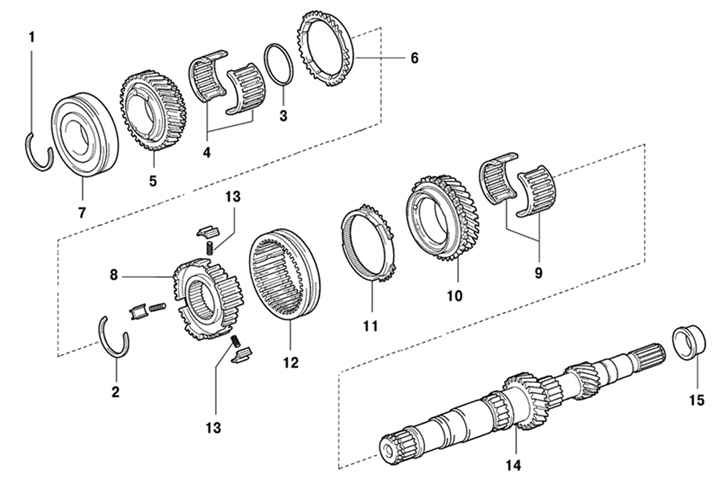

Компоненты механической коробки передач (часть 5, входной вал):

1 – пружинное кольцо вала заднего подшипника входного вала;

2 – наружное кольцо синхронизатора №2;

3 – распорная деталь подшипника шестерни 4-й передачи;

4 – игольчатый подшипник.

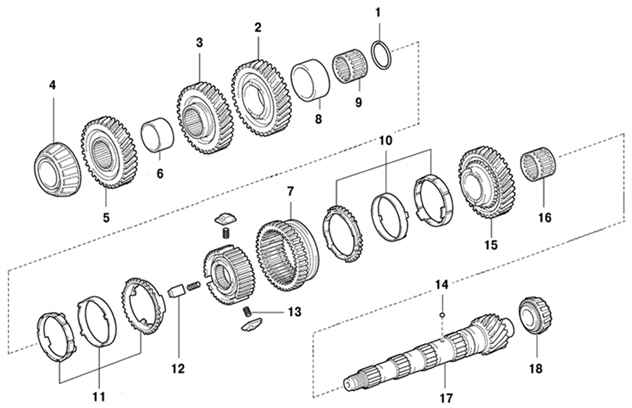

Компоненты механической коробки передач (часть 6, выходной вал):

1 – дистанционное кольцо шестерни 2-й передачи;

2 – шестерня 2-й передачи;

3 – ведомая шестерня 3-й передачи;

4 – задний подшипник ведомого вала (внутреннее кольцо).

Компоненты механической коробки передач (часть 7):

1 – сателлит дифференциала;

2 – полуосевая шестерня;

3 – упорная шайба сателлита дифференциала;

4 – сальник крышки картера главной передачи;

5 – упорная шайба полуосевой шестерни;

6 – штифт оси.

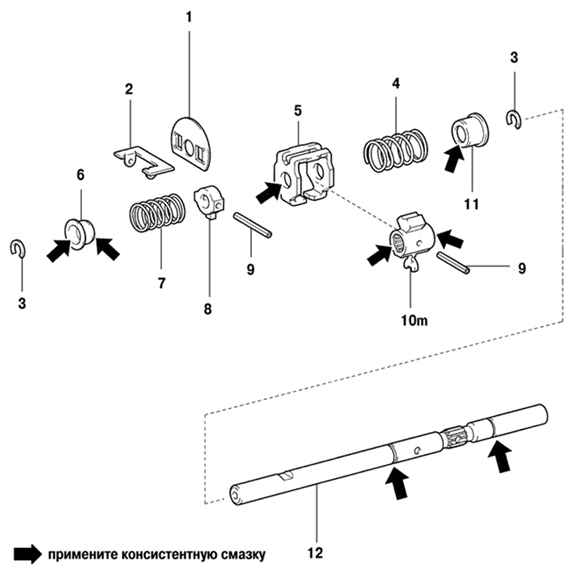

Компоненты механической коробки передач (часть 8):

1 – крышка блокировочной пластины;

2 – маслоотражатель;

3 – пружинное кольцо;

4 – пружина выбора передач № 1;

5 – блокировочная пластина;

6 – седло пружины выбора передач № 2;

7 – пружина выбора передач.
