На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.8).

1,16- боковые сопла системы отопления, кондиционирования и вентиляции салона. Предназначены для направления потока воздуха из отопителя, кондиционера и системы вентиляции

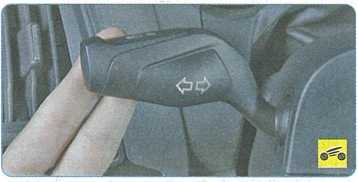

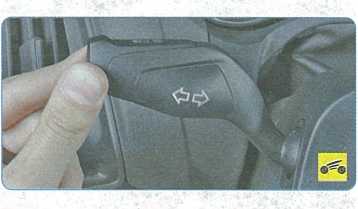

2 - переключатель наружного освещения и указателей поворота. Работает в следующих режимах:

- режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов загорается мигающим светом сигнализатор 5 или 7 (см. рис. 1.9). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

- режим переключения ближнего/дальнего света фар.

Для того чтобы переключить свет фар с ближнего на дальний, переместите рычаг от себя. При этом в комбинации приборов загорится сигнализатор.

Для сигнализации дальним светом фар потяните рычаг переключателя на себя, не доводя до щелчка, и удерживайте необходимое время.

ПРИМЕЧАНИЯ

Если выключатель (замок) зажигания находится в положении «О» или «I», при включенном наружном освещении в момент открытия двери водителя включится зуммер (если установлен), напоминающий о необходимости выключить освещение.

Переключатель света фар и указателей поворота работает независимо от положения ключа в выключателе (замке) зажигания.

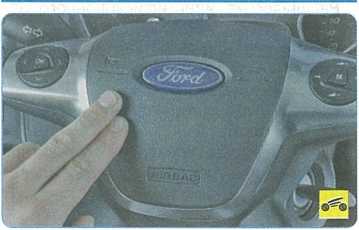

3   - клавиша включения звукового сигнала. Для подачи звукового сигнала нажмите клавишу его включения.

4   - рулевое колесо.

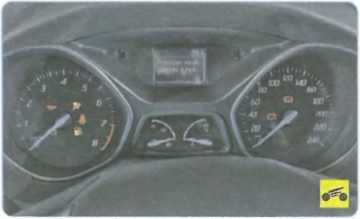

5 - комбинация приборов

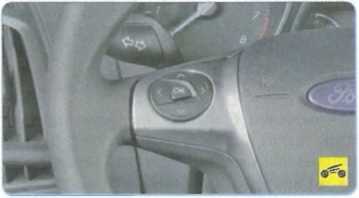

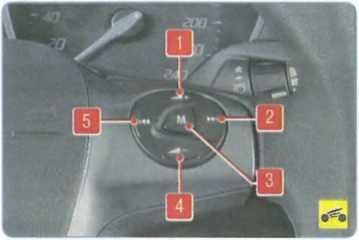

6    - блок управления аудиосистемой на рулевом колесе. Нажатием на клавиши 1 и 4 регулируется громкость динамиков аудиосистемы:«+»- увеличение громкости, «-» - уменьшение громкости; 2 и 5 - клавиши перехода к воспроизведению следующей записи или предыдущей записи; при нажатии на клавишу 3 переключаются режимы работы аудиосистемы.

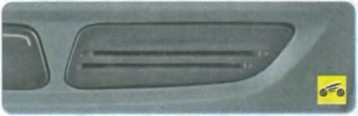

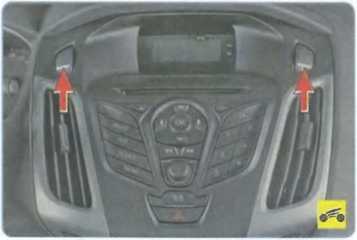

7, 14 - центральные сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции.

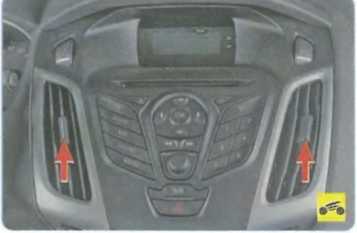

8,13- рукоятки регулировки количества воздуха, подаваемого через центральные сопла. При повороте рукоятки до упора вверх заслонка полностью открывается (максимальный поток воздуха).

При повороте рукоятки до упора вниз заслонка полностью закрывается, перекрывая поток воздуха.

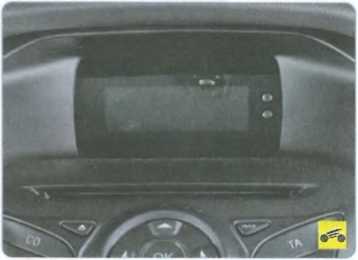

9    - дисплей головного устройства аудиосистемы

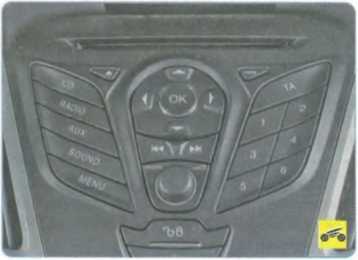

10  - головное устройство аудиосистемы

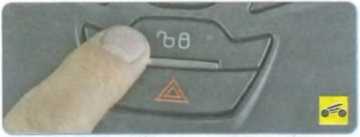

11 - клавиша системы централизованного управления замками дверей.

При нажатии на клавишу замки всех дверей будут заблокированы. Для разблокировки замков нажмите клавишу повторно.

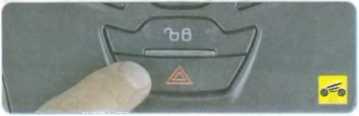

12  - выключатель аварийной сигнализации. При нажатии на клавишу выключателя начинают мигать указатели поворота и соответствующие им сигнализаторы 5 или 7 (см. рис. 1.9), установленные в комбинации приборов. Одновременно включается подсветка выключателя. При повторном нажатии на клавишу сигнализация отключается.

ПРИМЕЧАНИЕ

Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

15 - место расположения подушки безопасности переднего пассажира.

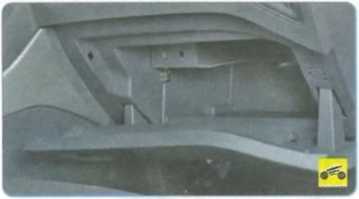

17 - вещевой ящик со стороны переднего пассажира. Служит для хранения мелких вещей.

18 - место установки переключателя системы помощи при парковке, выключателя системы активной помощи при парковке и кнопки системы запуска двигателя (в вариантном исполнении).

19 - рычаг управления коробкой передач.

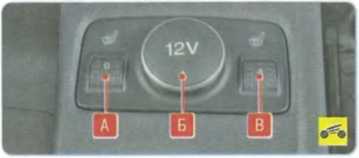

20 - блок регуляторов электрообогрева передних сидений. А - регулятор электрообогрева водительского сиденья; В - регулятор электрообогрева пассажирского сиденья. Между регуляторами расположена розетка Б для подключения дополнительного электрооборудования.

ПРИМЕЧАНИЕ

Обогрев сидений можно включить только при включенном зажигании.

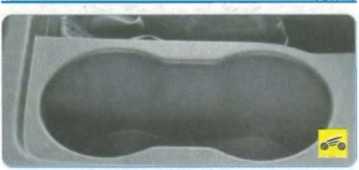

21 - подстаканник.

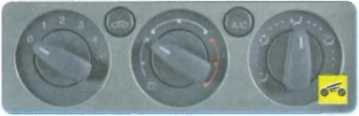

22 - блок управления системой отопления, кондиционирования и вентиляции салона.

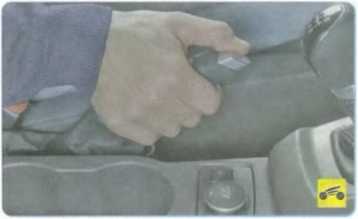

23 - рычаг стояночного тормоза.

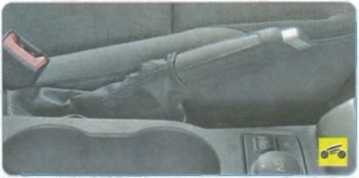

Для того чтобы затормозить автомобиль стояночным тормозом...

...поднимите рычаг до упора вверх - в комбинации приборов загорится красным светом сигнализатор 9 (см. рис. 1.9).

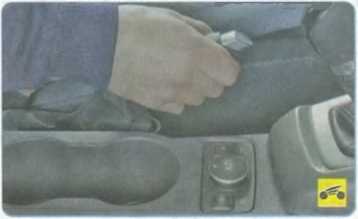

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз - сигнализатор должен погаснуть.

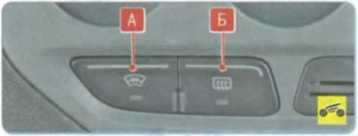

24 - выключатели электрообогрева стекла ветрового окна А и стекла двери задка Б (заднего стекла).

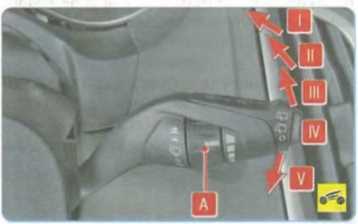

25  - переключатель управления стеклоочистителями и стеклоомывателями.

Включает электрические цепи при включенном зажигании и может занимать следующие положения:

I      - включена вторая (высокая) скорость стеклоочистителя ветрового стекла (фиксированное положение);

II     - включена первая (низкая) скорость очистителя ветрового стекла (фиксированное положение);

III     - включен прерывистый или автоматический режим работы очистителя ветрового стекла (фиксированное положение);

IV   - очиститель ветрового стекла выключен (фиксированное положение);

V     - щетки очистителя ветрового стекла совершают один рабочий цикл (нефиксированное положение).

Перемещение рычага на себя - включен омыватель ветрового стекла (нефиксированное положение). При включении омывателя автоматически включится стеклоочиститель, щетки которого совершат несколько рабочих циклов.

На рычаге переключателя управления стеклоочистителями и стеклоомывателями установлен регулятор А интервала между циклами работы стеклоочистителя в прерывистом режиме III. В этом положении вращением рукоятки регулятора можно плавно регулировать интервал между рабочими циклами: крайнее нижнее положение соответствует минимальному интервалу между циклами, крайнее верхнее - максимальному.

ПРИМЕЧАНИЯ

В зависимости от комплектации на автомобиле может быть установлен стеклоочиститель с автоматическим управлением (на автомобилях с датчиком дождя). Чувствительность датчика дождя регулируется регулятором А: крайнее нижнее положение - высокая чувствительность (щетки включатся при небольшом количестве воды на ветровом стекле), крайнее верхнее положение - низкая чувствительность (щетки включатся при обнаружении на ветровом стекле большого количества воды). Автомобили могут быть оснащены очистителем ветрового стекла, у которого пауза между циклами в прерывистом режиме работы зависит от скорости движения автомобиля. Когда автомобиль замедляет движение или останавливается, время задержки между циклами стеклоочистителя увеличивается на одну ступень. Когда скорость автомобиля возрастает, время задержки возвращается к установкам, заданным водителем. Перемещение рычага во время работы стеклоочистителя приведет к его выключению. Если скорость автомобиля сильно снизится или автомобиль остановится, то система вновь активируется.

Перемещение рычага переключателя управления стеклоочистителями и стеклоомывателями от себя - включен омыватель стекла двери задка (нефиксированное положение) . На стекло будет подана жидкость и стеклоочиститель сделает несколько рабочих циклов.

ПРЕДУПРЕЖДЕНИЯ

Не включайте омыватель ветрового стекла или стекла двери задка более чем на 10 с или если в бачке омывателя отсутствует жидкость, так как это приведет к выходу из строя насоса омывателя.

Не включайте стеклоочистители при сухих стеклах, так как это приведет к появлению царапин на стеклах и к преждевременному износу щеток стеклоочистителей.

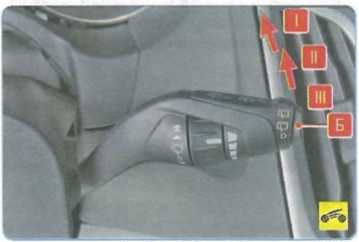

Кроме того, на рычаге переключателя управления стеклоочистителями и стеклоомы- вателями имеется клавиша Б управления очистителем стекла двери задка. Клавишу Б можно установить в следующие положения:

I      - стеклоочиститель работает непрерывно;

II     - включен прерывистый режим работы стеклоочистителя;

III    - стеклоочиститель выключен.

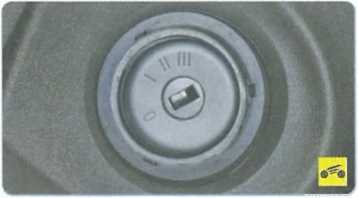

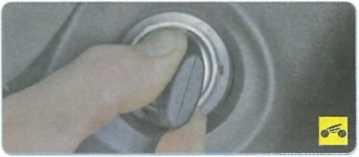

26  - выключатель (замок) зажигания,

объединенный с противоугонным устройством. Расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

- О (блокировка) - зажигание выключено, при вынутом ключе включено механическое противоугонное устройство.

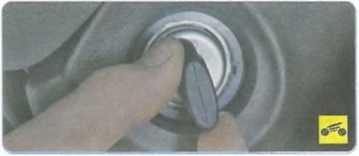

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «I» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «О» (блокировка). Затем извлеките ключ из замка.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

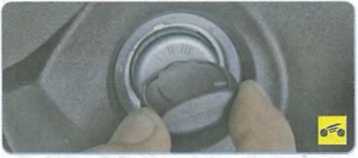

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I» или «II»;

ПРЕДУПРЕЖДЕНИЕ

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

-1 (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, аудиосистемы, прикуривателя и пр.;

- II (зажигание включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

- Ill (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».

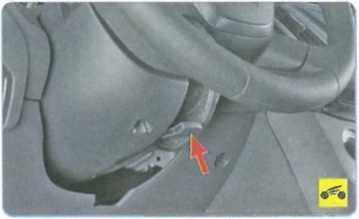

27  - рукоятка регулировки положения рулевого колеса. На автомобиль установлена рулевая колонка, регулируемая по углу наклона и по вылету. Перед поездкой отрегулируйте положение рулевого колеса так, чтобы было удобно управлять автомобилем и одновременно были хорошо видны приборы в комбинации (см. «Регулировка положения рулевого колеса», с. 28).

28  - подушка безопасности водителя.

29  - блок управления маршрутным компьютером на рулевом колесе (см. «Маршрутный компьютер», с. 21).

30  - рукоятка привода замка капота

(см. «Капот», с. 30).

31  - вещевой ящик со стороны водителя. Служит для хранения мелких вещей (см. «Вещевые ящики салона», с. 29).

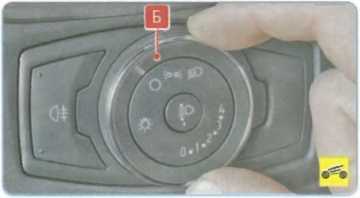

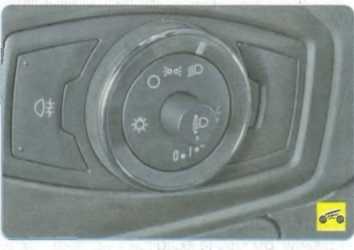

32 - блок управления наружным освещением. Для включения противотуманных фар нажмите клавишу А. При этом включится подсветка клавиши, а в комбинации приборов загорится контрольная лампа 22 (см. рис. 1.9).

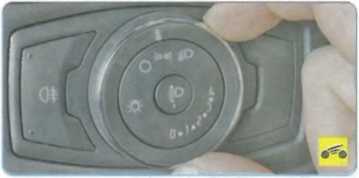

Вращением переключателя Б наружного освещения выберите одно из следующих положений:

- наружное освещение выключено;

- включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов;

ПРИМЕЧАНИЕ

При включении габаритных огней в комбинации приборов загорается контрольная лампа 21 (см. рис. 1.9).

- включен ближний или дальний свет фар. Чтобы переключить свет фар с дальнего на ближний, переместите рычаг на себя до щелчка, при отпускании рычаг вернется в исходное положение.

ПРИМЕЧАНИЯ

При включении дальнего света фар в комбинации приборов загорается сигнализатор. В зависимости от комплектации автомобиль может быть оборудован датчиком света. На таких автомобилях переключателем наружного освещения можно выбрать режим «AUTO» - автоматический режим включения ближнего света фар в зависимости от освещенности.

Для работы автоматического режима включения ближнего света фар зажигание должно быть включено (ключ в выключателе зажигания находится в положении «II»).

В режиме «AUTO» дальний свет фар может быть включен, только если система включила ближний свет.

В режиме «AUTO» противотуманные фары и фонарь не включаются.

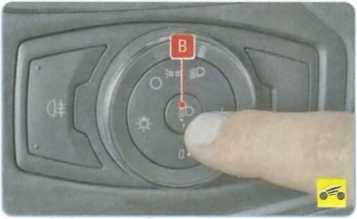

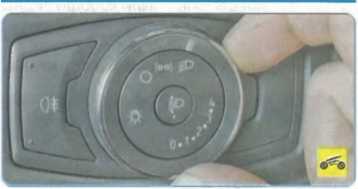

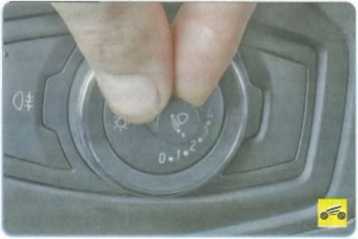

Нажмите на регулятор В электрокорректора света фар...

...и регулятор выдвинется из корпуса блока управления наружным освещением. В таком положении вращением рукоятки регулятора электрокорректора света фар изменяют угол наклона пучка света фар (в зависимости от загрузки автомобиля) таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0     - один водитель или водитель и пассажир на переднем сиденье;

1     - все места заняты;

2     - один водитель и груз в багажнике;

3     - все места заняты и груз в багажнике;

4     - все места заняты, груз в багажнике, автомобиль эксплуатируют с прицепом.

ПРИМЕЧАНИЕ

При эксплуатации автомобиля с прицепом может потребоваться перевод регулятора элекгрокорректора на одну позицию больше (например, вместо поз. 2 установить поз. 3).

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
