Описание конструкции системы охлаждения двигателя Renault Sandero

Система охлаждения двигателя:

1 – отдводящий шланг радиатора;
2 – радиатор;
3 – кожух вентилятора;
4 – подводящий шланг радиатора;
5 – корпус термостата;
6 – выпускной патрубок головки блока цилиндров;
7 – пароотводящий шланг;
8 – датчик температуры охлаждающей жидкости;
9 – подводящий шланг радиатора отопителя;
10 – штуцер выпуска воздуха;
11 – отводящий шланг радиатора отопителя;
12 – расширительный бачок;
13 – наливной шланг;
14 – подводящая труба насоса охлаждающей жидкости
 Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором. К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Элементы расширительного бачка:

1 – бачок;
2 – крышка заливной горловины;
3 – пароотводящий шланг;
4 – наливной шланг
Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. На стенке расширительного бачка нанесены метки МАХ и MIN, между которыми должен находиться уровень жидкости на холодном двигателе. К верхнему штуцеру бачка подсоединен пароотводящий шланг, соединяющий бачок с корпусом термостата.
Нижний штуцер бачка соединяется наливным шлангом с отводящим (нижним) шлангом радиатора и подводящей трубой насоса.

Крышка расширительного бачка

Герметичность системы охлаждения обеспечивается впускным и выпуcкным клапанами в крышке расширительного бачка.
Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения охлаждающей жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждающей жидкости в расширительном бачке снижается. При утере крышки расширительного бачка нельзя заменять ее герметичной крышкой без клапанов.

Штуцер для выпуска воздуха из системы охлаждения

На шланге подвода жидкости к отопителю имеется штуцер для выпуска воздуха из системы охлаждения при ее заправке жидкостью.
Штуцер закрыт колпачком. \

Насос охлаждающей жидкости:

1 – корпус;
2 – крыльчатка
Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости – лопастной, центробежного типа, приводится зубчатым ремнем привода ГРМ от зубчатого шкива коленчатого вала. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива.
Жидкость поступает к насосу через подводящую трубу, расположенную на передней стенке блока цилиндров под выпускным коллектором.
Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда – к выпускному патрубку головки блока цилиндров, к которому присоединен корпус термостата.

Термостат

На непрогретом двигателе клапан термостата закрыт и перекрывает патрубок корпуса термостата, ведущий к радиатору системы охлаждения. При этом вся жидкость через выпускной патрубок головки блока цилиндров попадает в радиатор отопителя, минуя радиатор системы охлаждения, и возвращается к насосу – малый круг циркуляции.
По мере прогрева двигателя, при температуре жидкости 89 °C клапан термостата начинает перемещаться, пропуская поток жидкости в радиатор системы охлаждения.
При температуре 95±2 °C клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Через радиатор отопителя жидкость циркулирует постоянно и не зависимо от положения клапана термостата.

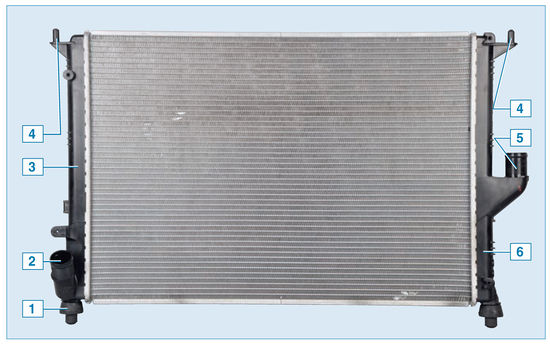

Радиатор:

1 – резиновая подушка нижнего крепления;
2 – отводящий патрубок;
3 – левый бачок;
4 – штифт верхнего крепления;
5 – подводящий патрубок;
6 – правый бачок
Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами. Жидкость поступает в радиатор через верхний патрубок, а отводится через нижний. В радиаторе отсутствует сливное отверстие.

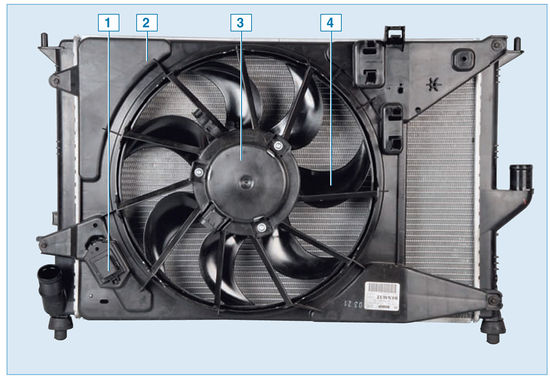

Вентилятор системы охлаждения в сборе с радиатором:

1 – дополнительный резистор;
2 – кожух;
3 – электродвигатель;
4 – крыльчатка
Электрический вентилятор установлен в кожухе за радиатором. Лопасти крыльчатки вентилятора расположены на ступице с переменным шагом.
С повышением температуры охлаждающей жидкости вентилятор включается по команде электронного блока управления (ЭБУ) двигателем через реле.

Дополнительный резистор вентилятора

На автомобилях, оборудованных кондиционером, на кожухе вентилятора установлен дополнительный резистор. При повышении температуры охлаждающей жидкости или при включении кондиционера ЭБУ включает вентилятор через дополнительный резистор и вентилятор вращается с малой скоростью. При дальнейшем повышении температуры жидкости и достижении значения давления хладагента выше порогового уровня ЭБУ включает электродвигатель, минуя резистор, и вентилятор вращается с большой скоростью.

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости установлен в торце головки блока цилиндров с левой стороны по направлению движения автомобиля
Датчик выдает информацию на указатель температуры в комбинации приборов и электронный блок системы управления двигателем.
