Инструменты:

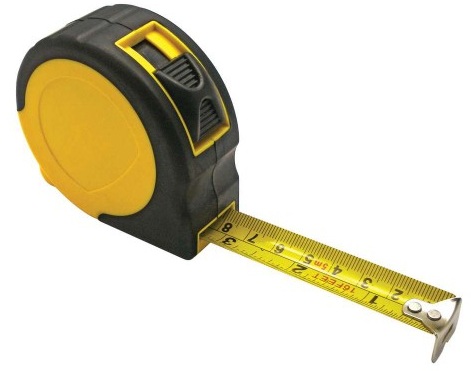

- Рулетка
Детали и расходники:
- Рулон белой бумаги 2х4м
- Карандаш, фломастер или ручка
Примечание:
Подготовьте транспортное средство, используя схему установки автомобиля при подготовке к регулировке света фар.
Поместите транспортное средство в таком помещении, где достаточно темно для того, чтобы можно было ясно наблюдать границу световых пятен фар. Граница световых пятен фар представляет собой отчетливую линию, ниже которой световые пятна от света фар наблюдаются, а выше – отсутствуют.
1. Установите транспортное средство под углом 90°к стене. Расстояние от транспортного средства до стены должно составлять 25 м (от центра лампы фары), для этого используйте рулетку.
Примечание:
Расстояние 25 м. между транспортным средством (от центра лампы фары) и стеной необходимо для надлежащего регулирования направления световых пучков фар. Если такой возможности нет, обеспечьте расстояние точно 3 м. для проверки и регулировки (Зона световых пятен фар меняется с изменением расстояния, поэтому необходимо следовать указаниям на рисунке).
2. Поместите транспортное средство на ровную площадку;
3. Подготовьте лист толстой белой бумаги (приблизительно 2 м (высота) x 4 м (ширина)), чтобы использовать его в качестве экрана.
4. Нарисуйте по центру экрана вертикальную линию (линия V).

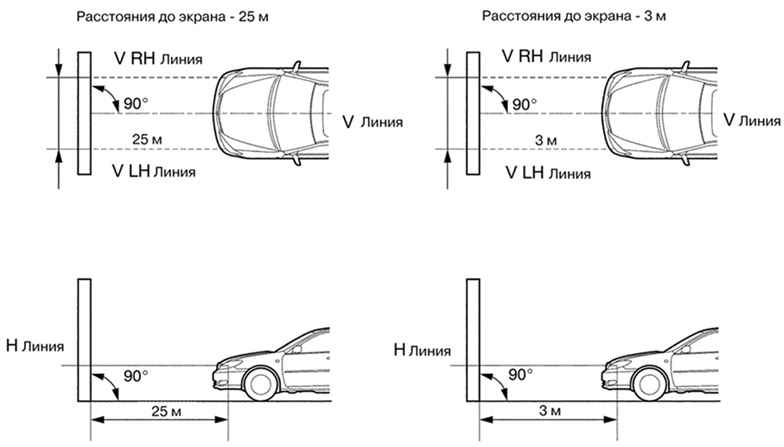

Схема установки экрана
5. Установите экран, как показано на рисунке.

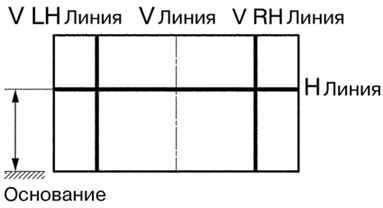

Схема базовых линий экрана
6. Нарисуйте на экране базовые линии (линия H, V Левая, V Правая), как показано на рисунке. Базовые линии для «проверки ближнего света» и «проверки дальнего света» отличаются.
7. Отметьте на экране центры ламп фар. Если положение центров ламп определить по меткам на фаре не удается, ориентируйтесь по центрам ламп фары или названию изготовителя, нанесенному на фаре.
а) Линия H (высота фары):
Нарисуйте поперек экрана горизонтальную линию так, чтобы она проходила через нанесенные метки центров ламп. Линия H должна проходить на той же высоте, на которой находятся метки центров ламп ближнего света.
b) Линия V Левая, V Правая (метки центров левой (LH) и правой (RH) ламп): нарисуйте две вертикальных линии так, чтобы они пересекли линию H в точках, где нанесены метки центров ламп ближнего света.
