Проверка датчика температурного состояния двигателя ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Мультиметр
  • Термометр
  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ накидной изогнутый 19 мм

Детали и расходники:

  • Датчик температуры охлаждающей жидкости
  • Охлаждающая жидкость
  • Емкость для воды
  • Емкость для охлаждающей жидкости

Датчик температуры охлаждающей жидкости Lada Kalina

Датчик температуры охлаждающей жидкости – термистор, сопротивление которого обратно пропорционально температуре. Он расположен в корпусе термостата и подключен к контроллеру. Непосредственно контактируя с охлаждающей жидкостью, датчик обеспечивает измерение рабочей температуры двигателя.

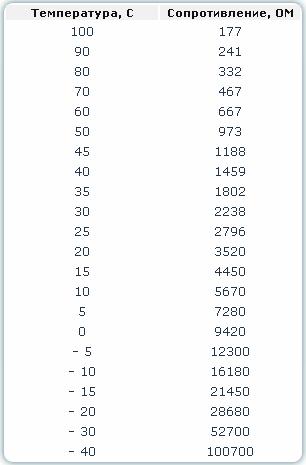

Таблица зависимости температуры и сопротивления датчика температуры охлаждающей жидкости Lada Kalina

Зависимость сопротивления датчика от температуры.

Проверка и замена датчика температуры

1. Сначала снимаем с аккумулятора клемму «минус».

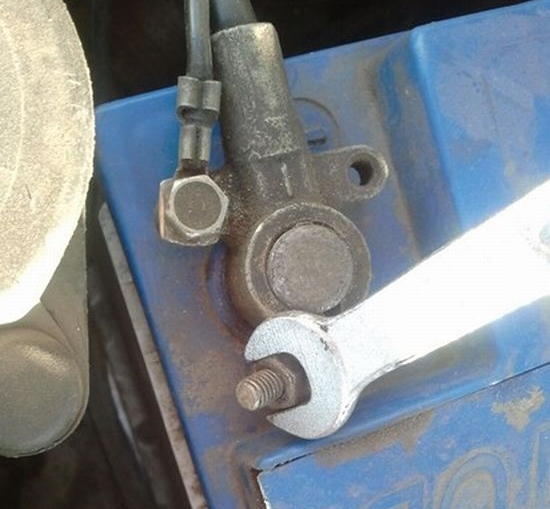

Снимаем клемму с аккумуляторной батареи Lada Kalina

2. Частично сливаем охлаждающую жидкость с помощью специального сливного отверстия радиатора, как описано здесь.

Частичный слив охлаждающей жидкости Lada Kalina

3. Демонтируем воздушный фильтр, чтобы добраться до датчика, как описано здесь.

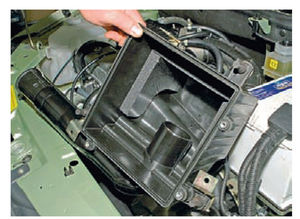

Снимаем воздушный фильтр Lada Kalina

4. Отсоединяем колодку жгута проводов от датчика температуры. Чтобы сделать это, необходимо сначала нажать на соответствующий фиксатор, а потом вытащить колодку.

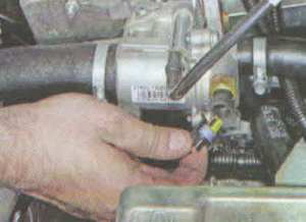

Отсоединяем колодку жгута проводов от датчика температуры охлаждающей жидкости Lada Kalina

5. Теперь нужно отключить разъем от датчика.

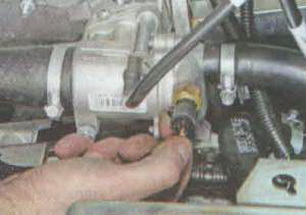

Отключение разъема от датчика температуры охлаждающей жидкости Lada Kalina

6. Далее вынимаем наш датчик из термостата, например, с помощью ключа.

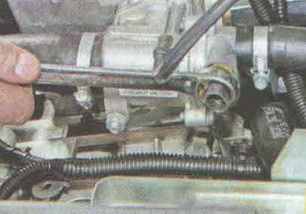

Извлекаем датчик температуры охлаждающей жидкости Lada Kalina

7. Теперь можно приступать к проверке. Для этого используем мультиметр, наполненный водой тазик и градусник.

Ставим датчик в воду разной температуры. Полученные результаты сравниваем с теми, которые представлены в таблице выше. В том случае, если разница в показателях большая, то нам обязательно нужно заменить датчик на новый.

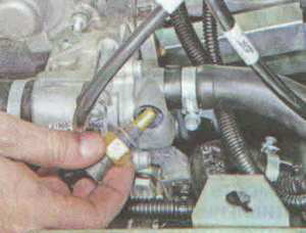

Установка нового датчика температуры охлаждающей жидкости Lada Kalina

8. Как показывает практика, процесс проверки и замены датчика температуры длится приблизительно полчаса, если под рукой есть все заранее подготовленные необходимые инструменты. После окончания работы, снова залейте слитую жидкость.
