Проверка давления топлива в системе питания двигателя Chevrolet Niva

Инструмент:

• Манометр

Детали и расходники:

• Маслобензостойкий армированный шланг (с внутренним диаметром 12 мм)
• Хомут

Примечания:
Сбрасываем давление в системе питания двигателя. Снимаем экран двигателя. Давление топлива в рампе можно проверить специальным приспособлением или обычным манометром. Приспособление состоит из манометра, к которому подсоединен армированный топливный шланг. На другом конце шланга закреплен наконечник (похожий на наконечник шинного насоса), который можно навернуть на резьбовой штуцер рампы. В приспособлении предусмотрен клапан для стравливания давления топлива.

Приспособление для проверки давления топлива:
1 — манометр;
2 — клапан для стравливания давления;
3 — шланг;
4 — наконечник

1. Отворачиваем пластмассовый колпачок штуцера на топливной рампе

2. Наворачиваем на штуцер рампы наконечник приспособления.

При этом штифт, расположенный внутри наконечника, нажимает на стержень клапана золотника, установленного в штуцере рампы. При отсутствии специального приспособления для проверки давления топлива можно применить обычный манометр (например, от шинного насоса). На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.

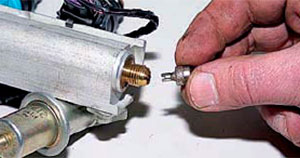

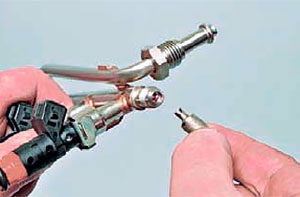

3. Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы (для наглядности показано на снятой рампе):

а. C 2009 года выпуска.

б. До 2009 года выпуска.

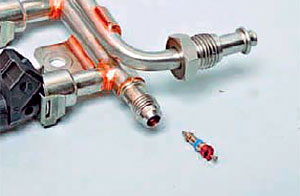

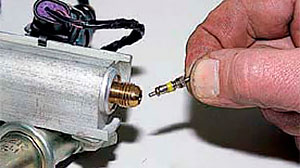

4. Вынимаем золотник.

а. С 2009 года выпуска.

б. До 2009 года выпуска.

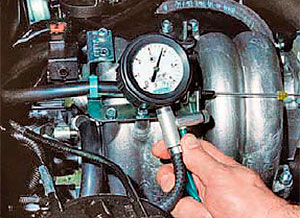

5. На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Включаем зажигание. При этом должен включиться топливный насос, работу которого можно проконтролировать на слух. Пускаем двигатель и при его работе на холостом ходу.

a. С 2009 года выпуска.

Измеряем давление топлива в системе, которое должно быть равным 3,6–4,0 бар.
Если давление в системе больше 4,0 бар — неисправен регулятор давления топлива. После выключения зажигания давление может незначительно снизиться и затем стабилизироваться на некоторое время.

б. До 2009 года выпуска.

Проверяем давление топлива, которое должно быть в пределах 2,8-3,2 бар (280-320 кПа).

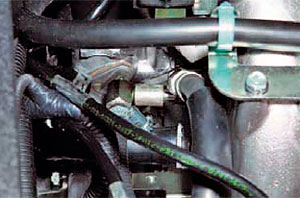

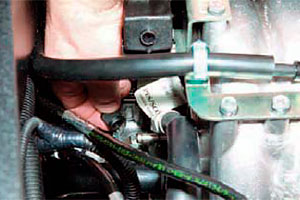

Отсоединяем вакуумный шланг от регулятора давления топлива. При исправном регуляторе давле­ние топлива должно вырасти на 0,2-0,7 бар (20-70 кПа).

Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять, слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе.

Проверку состояния сетчатого фильтра проводим после демонтажа и разборки топливного модуля/топливного насоса. В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть неисправность насоса, не герметичность соединений топливного модуля или не герметичность форсунок.

Для поиска причины неисправности вновь пускаем двигатель и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление стабилизируется, то неисправен насос или регулятор давления топлива либо негерметичны соединения топливного модуля. Если же давление продолжает падать — негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива.
