Проверка герметичности топливопроводов на автомобиле Лада Гранта ВАЗ 2190

Примечания:

Проверка герметичности топливопроводов показана на примере автомобиля Лада Гранта ВАЗ 2190 с двигателем ВАЗ 21116. На автомобилях Лада Гранта ВАЗ 2190 с остальными двигателями проверку выполняют аналогично.

Проверяйте герметичность системы питания двигателя наружным осмотром при каждом техническом обслуживании.

1. Осмотрите соединения топливопроводов с фильтром тонкой очистки топлива.

2. Соединения воздухоотводящего шланга и шланга заливной горловины бензобака.

3. Проверьте крепление трубопроводов в держателях. При обнаружении трещин, потертостей или потеков топлива замените поврежденные элементы.

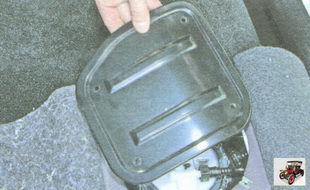

4. Снимите крышку люка в основании кузова над топливным модулем.

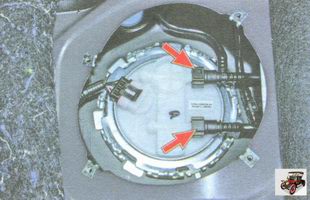

5. Проверьте герметичность соединений, отмеченных стрелками.

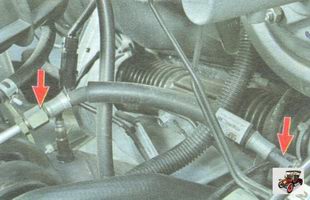

6. Осмотрите в моторном отсеке с обеих сторон места соединений гибкого шланга с топливопроводами и топливной рампой.

7. Проверьте герметичность клапана для измерения давления в топливной рампе.
