Проверка и регулировка натяжения ремней привода генератора, компрессора кондиционера, водяного насоса и насоса гидроусилителя рулевого управления.

Инструмент:

• Ключ с наконечником Torx (звездочка) T50

Снятие:

1. Используя маркер или мел, отметить направление движения ремня привода навесного оборудования.

2. Снять с натяжного ролика (А) крышку, действуя рычажными движениями, как показано на рисунке ниже.

3. Откинув по направлению стрелки натяжной ролик (А) при помощи ключа Torx 50 (В) до упора, снять поликлиновой ремень, как показано на рисунке ниже.

Примечание:

Натяжной ролик возможно застопорить установкой подходящего штифта.

Установка

Примечание:

Перед тем как приступить к установке поликлинового ремня, необходимо проверить прочность установки всех агрегатов (генератора переменного тока, насоса системы жидкостного охлаждения и компрессора кондиционера).
Проверить легкость хода шкивов, натяжного ролика и направляющего ролика.
Проследить за соблюдением правильного направления движения уже использованного поликлинового ремня.

1. Установить поликлиновой ремень на шкив и направляющий ролик.

2. Откинув по направлению стрелки натяжной ролик (А) при помощи ключа Torx 50 (В) до упора, надеть на натяжной ролик поликлиновой ремень, как показано на рисунке ниже.

3. Напрессовать крышку на натяжной ролик (А), показанную на рисунке ниже.

4. Запустить двигатель и проверить работу ремня привода навесного оборудования.

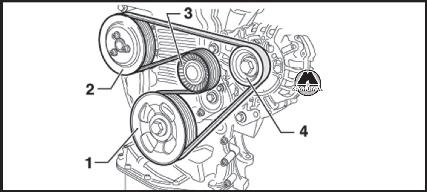

Схема прохождения поликлинового ремня - без кондиционера

1. Шкив коленчатого вала.

2. Шкив насоса системы жидкостного охлаждения.

3. Натяжной ролик.

4. Шкив генератора переменного тока.

Схема прохождения поликлинового ремня - с кондиционером

4. Шкив генератора переменного тока.

5. Шкив компрессора кондиционера.

6. Направляющий ролик.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
• Описания ремонта

Источник: Руководство по ремонту и эксплуатированию Skoda Rapid издательства "Монолит".
