ПРОВЕРКА ВЫСОТЫ ПЕДАЛИ ТОРМОЗА
1. Поднять напольный коврик под педалью тормоза.
2. Снять выключатель стоп-сигнала (См. 35А-13).
3. С помощью иглы или другого тонкого инструмента измерить расстояние, обозначенное на рисунке буквой А (от кожуха приборной панели до самой приборной панели).
4. Измерить расстояние, обозначенное на рисунке буквой В (от накладки педали до кожуха приборной панели).
5. Проверить, соответствует ли сумма полученных в шагах 2 и 3 значений А и В (высота педали тормоза) стандартному значению.
Стандартное значение (А+В): 219,8-227,8 мм
6. Если высота педали тормоза не соответствует стандартному значению, провести осмотр педали тормоза по следующей схеме.
(1) Снять узел педали тормоза (См. 35А-13).
(2) Проверить снятый узел педали тормоза на наличие деформации. Если деформация выявлена, заменить узел (См. 35А-14).
(3) Установить узел педали тормоза (См. 35А-13).
ПРИМЕЧАНИЕ: При установке надавливать на кожух приборной панели.

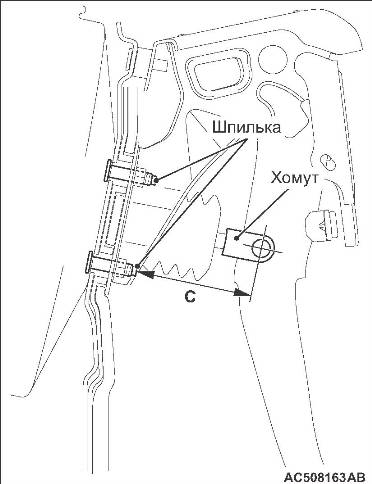

(4) Измерить высоту педали тормоза еще раз и проверить, соответствует ли она стандартному значению (А+В). Если высота педали тормоза не соответствует стандартному значению, измерить расстояние, обозначенное на рисунке буквой С (от края шпильки усилителя тормоза до центра отверстия толкателя), и проверить, соответствует ли оно стандартному значению (С).
Стандартное значение (С): 75,8 - 80,2 мм
(5) Если результат измерения не соответствует стандартному значению (С), заменить усилитель тормоза (См 35А-15).
AC309282AF |
7. Проверив высоту педали тормоза, установить выключатель стоп-сигнала по следующей схеме:
(1) Ввинчивать выключатель стоп-сигнала, пока его резьба не дойдет до упора педали, после чего зафиксировать выключатель, повернув его на одну восьмую оборота по часовой стрелке. Во время этой операции потянуть на себя и удерживать педаль тормоза рукой.
(2) Убедиться, что зазор между выключателем стоп-сигнала и упором педали соответствует показанному на рисунке.
ОСТОРОЖНО
Убедиться, что стоп-сигнал не горит, когда педаль тормоза не нажата.
(3) Подсоединить разъем выключателя стоп-сигнала.
8. Проверить механизмы блокировки ключа и блокировки переключения передач (23 - Обслуживание на автомобиле, Проверка механизма блокировки переключения передач 23А-85).
9. Положить напольный коврик на место под педаль тормоза.

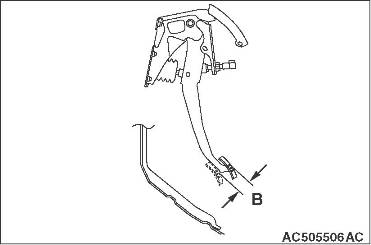

1. Устранить вакуум из усилителя тормоза, нажав на педаль тормоза 2 или 3 раза при выключенном двигателе. Затем нажать на педаль тормоза пальцем и проверить, соответствует ли ход педали, до тех пор, пока не станет тугим (ограничение свободного хода), стандартному значению.
Стандартное значение (В): 3-8 мм
2. Если свободный ход педали не соответствует стандартному значению, проверить, нет ли зазора между педалью тормоза и толкателем, а также между толкателем и штоком усилителя тормоза. Также проверить высоту педали тормоза, положение выключателя стоп-сигнала, и при необходимости отрегулировать или заменить.
ПРОВЕРКА И РЕГУЛИРОВКА РАССТОЯНИЯ ОТ ПЕДАЛИ ТОРМОЗА ДО ПАНЕЛИ ПОЛА
1. Поднять напольный коврик под педалью тормоза.

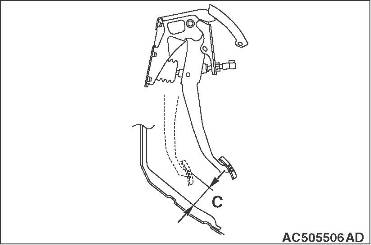

2. Запустить двигатель и нажать педаль тормоза с усилием приблизительно 500 Н. Измерить зазор между педалью тормоза до панелью пола.
Стандартное значение (С): 85 мм или более
ПРОВЕРКА И РЕГУЛИРОВКА СВОБОДНОГО ХОДА ПЕДАЛИ ТОРМОЗА
3. Если зазор не соответствует стандартному значению, проверить наличие воздуха в тормозной магистрали, а также толщину тормозной накладки. При необходимости отрегулировать или заменить.
4. Положить напольный коврик на место под педаль тормоза.
Источник: Руководство по эксплуатации Mitsubishi Lancer X
