Проверка и замена датчиков системы управления двигателем на Nissan Almera Classic

Датчик температуры охлаждающей жидкости

Вам потребуются: ключ «на 19», тестер, термометр.

Датчик температуры охлаждающей жидкости Nissan Almera Classic установлен в передней части головки блока цилиндров со стороны 1-го и 2-го цилиндров.
Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Блок управления обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
У датчика температуры охлаждающей жидкости проверяют сопротивление на выводах при различных температурных режимах.

Замена датчика температуры охлаждающей жидкости Nissan Almera Classic

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

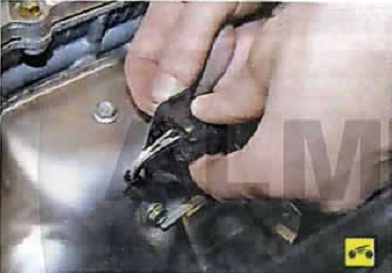

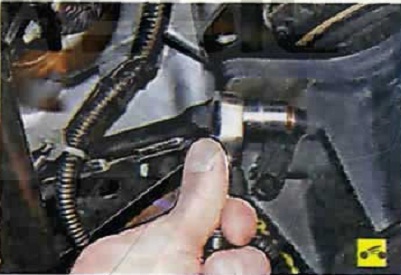

3. Отожмите фиксатор колодки жгута проводов датчика охлаждающей жидкости.

4. Осоедините колодку от выводов датчика.

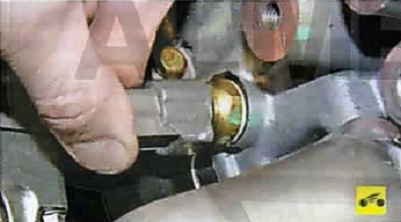

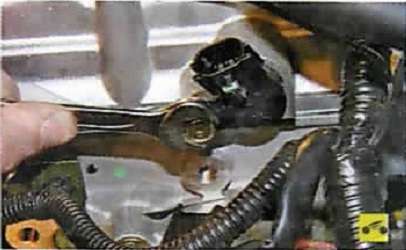

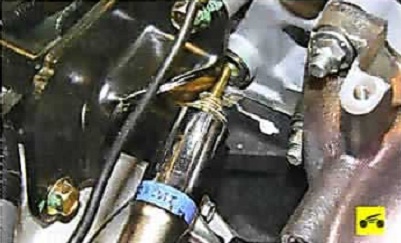

5. Ключом ослабьте затяжку датчика.

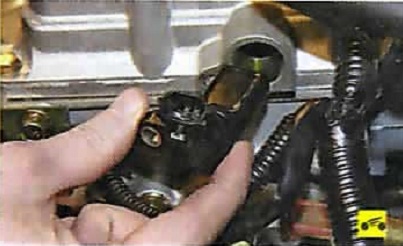

6. Выверните датчик из головки блока цилиндров.

ПРИМЕЧАНИЕ:

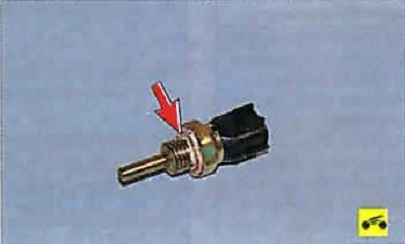

Соединение датчика с головкой блока цилиндров уплотнено шайбой. Сильно обжатую шайбу замените новой.

7. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром замерьте текущую температуру.

8. Для измерения сопротивления на выводах датчика при различных температурных режимах, опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различной температуре указаны в таблице:

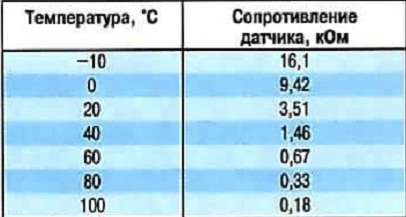

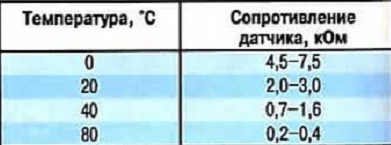

Данные для проверки датчика температуры охлаждающей жидкости

9. При отклонении сопротивления от нормы, замените датчик температуры охлаждающей жидкости Nissan Almera Classic на новый.

10. Вверните датчик температуры охлаждающей жидкости и затяните его моментом 20 Н•м.

11. Подсоедините к датчику колодку жгута проводов.

12. Залейте охлаждающую жидкость.

Датчик массового расхода воздуха (ДМРВ)

Датчик массового расхода воздуха (ДМРВ) Nissan Almera Classic расположен между воздушным фильтром и воздухоподводящим рукавом.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.

Снятие датчика массового расхода воздуха Nissan Almera Classic

Инструменты: отвертка с крестообразным лезвием, тестер, термометр, пассатижи.

1. Выключите зажигание.

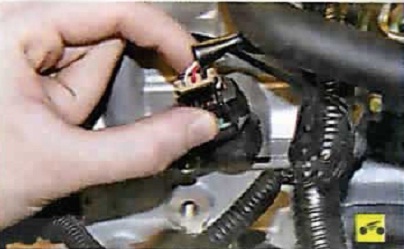

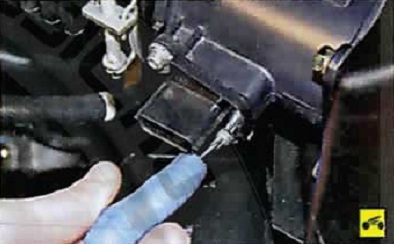

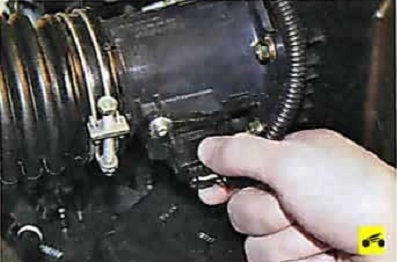

2. Сожмите пружинный фиксатор и отсоедините отдатчика колодку жгута проводов.

3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов. Включите зажигание и измерьте напряжение питания датчика. Оно должно составлять (5,0±0,2) В.

4. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными таблице:

Данные для проверки датчика температуры воздуха на впуске

5. При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

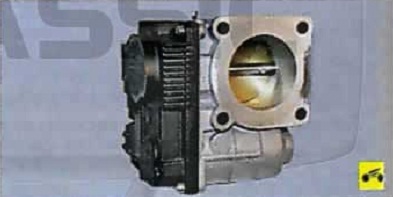

Датчик положения дроссельной заслонки встроен в дроссельный узел, поэтому при выходе датчика из строя замените дроссельный узел в сборе.

Датчик концентрации кислорода

Инструменты: ключ «на 22».

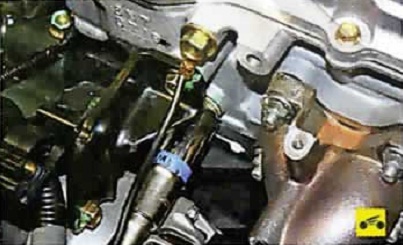

Датчик концентрации кислорода Nissan Almera Classic установлен на выпускном коллекторе.

Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.

Снятие датчика концентрации кислорода Nissan Almera Classic

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

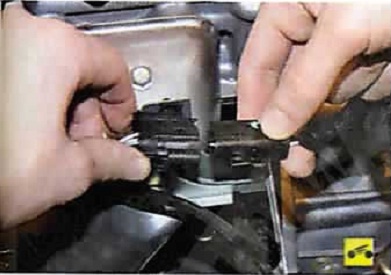

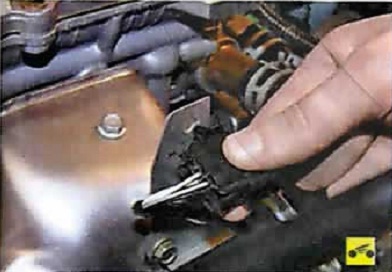

2. Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

3. Сожмите крепежные усики колодки датчика.

4. Отсоедините колодку от кроншейна крепления.

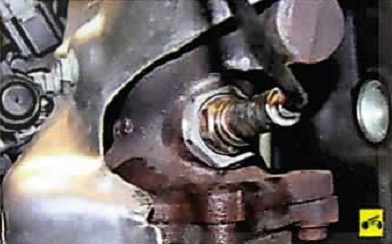

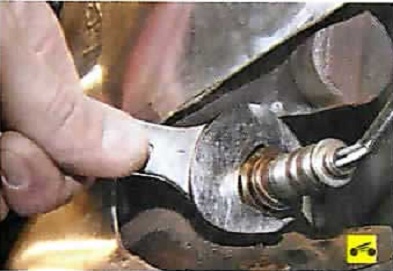

5. Ослабьте затяжку датчика концентрации кислорода.

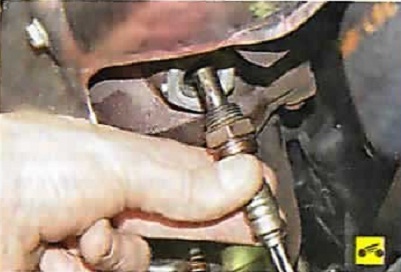

6. Выверните его из выпускного коллектора.

7. Установите датчик концентрации кислорода в порядке, обратном снятию.

Снятие датчика положения распределительного вала Nissan Almera Classic

Инструменты: ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

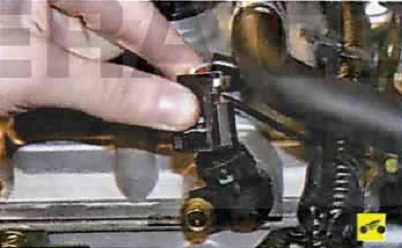

2. Сожмите фиксатор колодки жгута проводов датчика фазы.

3. Отсоедините колодку от выводов датчика.

4. Выверните болт крепления датчика фазы.

5. Снимите датчик фазы с автомобиля.

6. Установите датчик фазы в порядке, обратном снятию.

Снятие датчика положения коленчатого вала Nissan Almera Classic

Инструменты: торцовый ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

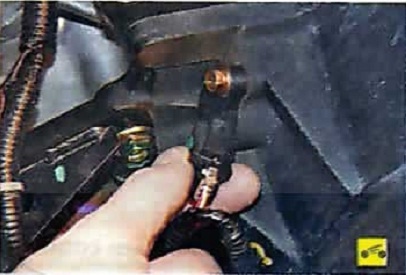

2. Сожмите фиксатор колодки жгута проводов датчика положения коленчатого вала.

3. Отсоедините колодку от выводов датчика.

4. Выверните болт крепления датчика положения коленчатого вала.

5. Снимите датчик с автомобиля.

6. Установите датчик положения коленчатого вала в порядке, обратном снятию.
