Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: ключ-шестигранник «на 8», ключ «на 13».

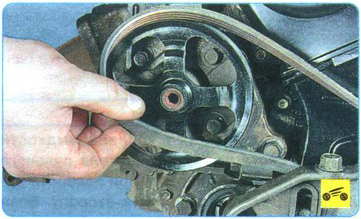

1. Проверьте натяжение ремня. Надавите большим пальцем на ремень привода насоса гидроусилителя. Прогиб должен составлять 5-8 мм при усилии 100 Н (10 кгс). Если ремень слабо натянут (растянулся за время эксплуатации), отрегулируйте его натяжение.

Если натяжение ремня недостаточное, то во время работы двигателя он будет проскальзывать с характерным свистом.

2. Ослабьте затяжку болта крапления регулировочного кронштейна...

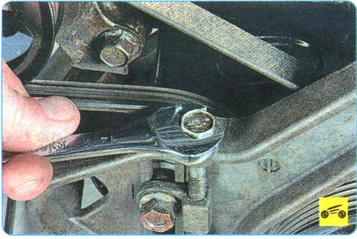

3. ...и вращением регулировочного болта добейтесь требуемого натяжения ремня.

4. Затяните болт крепления регулировочного кронштейна. Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены признаки сильного износа или ремень замаслен, его необходимо заменить.

Замена ремня привода насоса гидроусилителя рулевого управления выполняется следующим образом.

1. Снимите ремень привода вспомогательных агрегатов.

2. Вращая регулировочный болт, ослабьте натяжение ремня.

3. Снимите ремень привода насоса гидроусилителя рулевого управления.

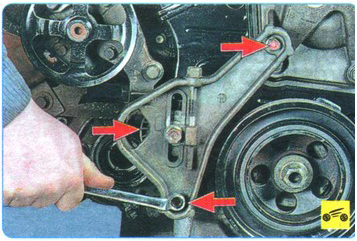

4. Для замены натяжного механизма выверните три болта крепления...

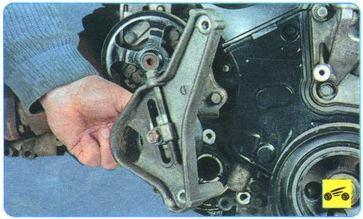

5. ...и снимите его.

6. Установите снятые детали в порядке, обратном снятию, и отрегулируйте натяжение ремня, как описано выше.

Источник: Руководство по эксплуатации издательства "Третий Рим"
