Замена шарниров равных угловых скоростей Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: отвертка с плоским лезвием, бокорезы, съемник стопорных колец, бородок, молоток.

1. Снимите привод переднего колеса в сборе.

2. Очистите детали и осмотрите привод:

• - наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием, без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;
•

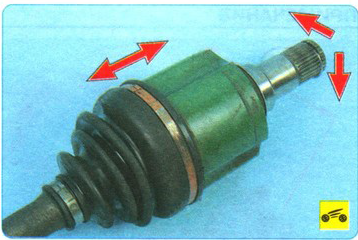

• - внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
• - защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;
• - вал привода колес не должен быть деформирован. Замените деформированный вал.
•

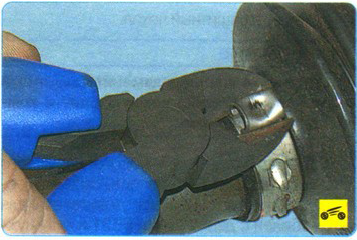

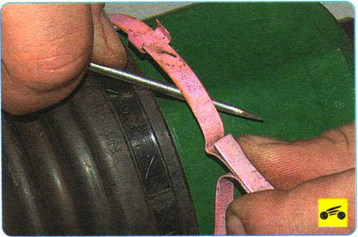

3. Отсоедините отверткой или перекусите бокорезами замок хомута крептения чехла наружного шарнира и снимите хомут.

Хомуты крепления защитных чехлов ШРУСов одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

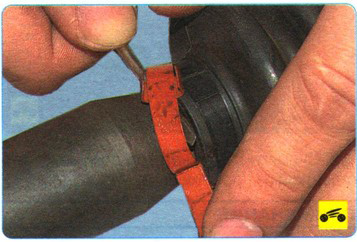

4. Аналогично снимите второй хомут крепления чехла.

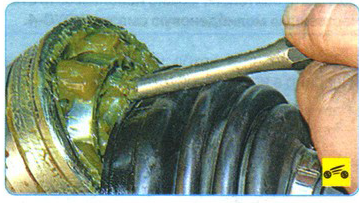

5. Сдвиньте защитный чехол с корпуса шарнира...

6. ...и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

7. Снимите наружный шарнир со шлицев вала.

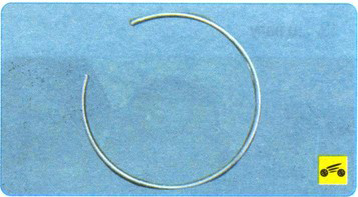

8. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

При сборке замените стопорное кольцо новым. Как правило, кольцо входите комплект нового шарнира.

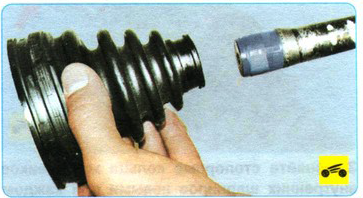

9. Снимите защитный чехол.

При установке шарнира замените защитный чехол новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем): для автомобилей с двигателями 6В31 и 4HN нужно (140± 10) г, для автомобиля с двигателем 4В12 — (120± 10) г.

Если нет смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию.

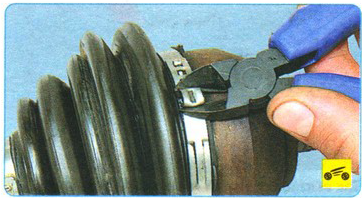

12. Для разборки и замены внутреннего шарнира снимите хомуты крепления чехла шарнира к его корпусу...

13. ...и валу.

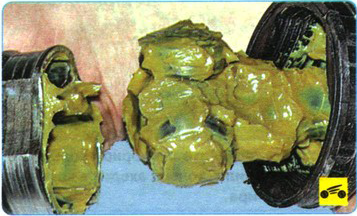

14. Отсоедините от привода корпус внутреннего шарнира.

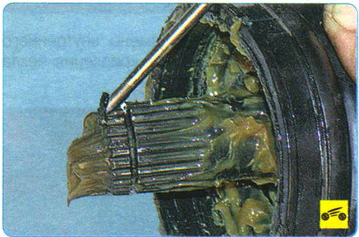

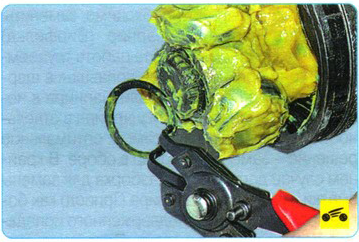

15. Снимите стопорное кольцо ступицы шарнира, разжав его съемником стопорных колец и выведя кольцо из проточки вала.

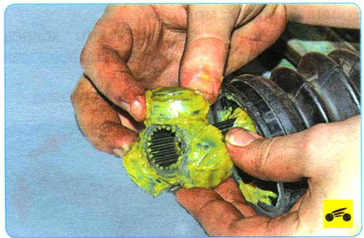

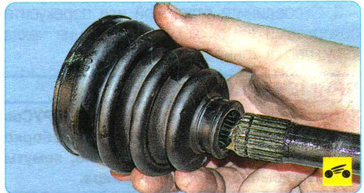

16. Снимите со шлицев вала ступицу с роликами, а с вала защитный чехол.

17. Промойте все металлические детали керосином до полного удаления старой смазки.

18. Перед сборкой заполните полость и чехол внутреннего шарнира смазкой.

19. Соберите внутренний шарнир в порядке, обратном разборке.

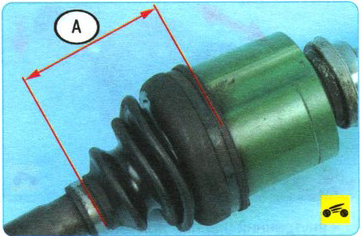

При установке чехла внутреннего шарнира во избежание нарушения герметичности шарнира в эксплуатации обеспечьте расстояние А между его хомутами (при полностью сжатом в осевом направлении шарнире), равное (85±3) мм.

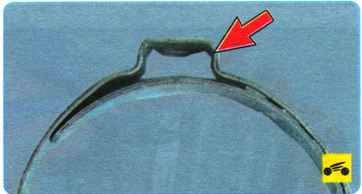

Так выглядит новый «необжатый» хомут.​

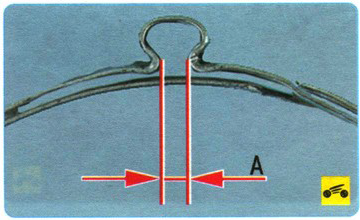

Индикатором правильного «обжатия» хомута является зазор А, который должен составлять 2,4-2,8 мм. Если зазор больше, «дожмите» хомут до нормы; если меньше, замените хомут.​

Для того чтобы при сборке не повредить чехол шарнира, оберните шлицевую часть вала изоляционной лентой.​

20.    После сборки и установки шарниров проверьте плотность прилегания поясков чехлов и надежность крепления хомутов. Чехлы не должны проворачиваться на шарнирах и валу, а хомуты - на чехлах. В противном случае замените хомуты.

Источник: Руководство по эксплуатации издательства "Третий Рим"
