Проверка степени износа тормозных колодок и дисков Mitsubishi Outlander 2007 - 2010, XL

Инструменты:

• Баллонный ключ
• Штангенциркуль
• Линейка
• Домкрат
• Опорные стойки

Примечание:

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Проверка степени износа тормозных колодок и дисков Mitsubishi Outlander

1. Установите автомобиль на подъемник или домкрат (опоры).

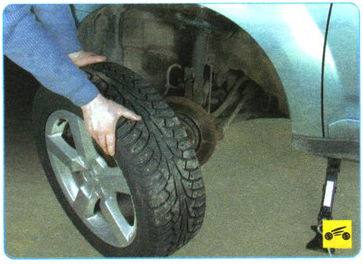

2. Снимите переднее колесо.

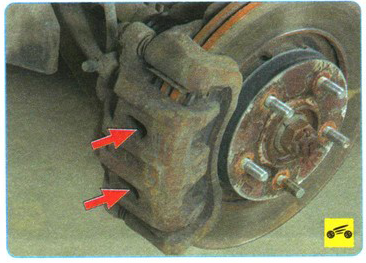

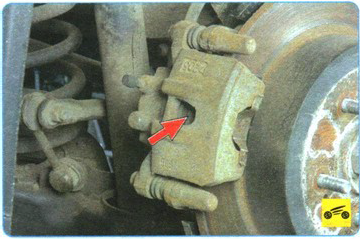

3. Проверьте через отверстия в корпусе тормозной скобы состояние колодок.

4. Если толщина фрикционных накладок меньше допустимого значения, замените тормозные колодки.

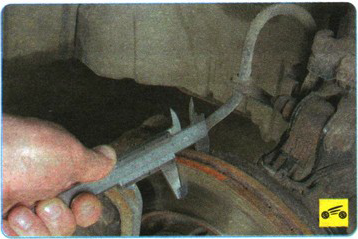

5. Измерьте толщину тормозного диска в восьми точках, равномерно расположенных по окружности (через 45°), приблизительно на расстоянии 15 мм от наружного края диска.

6. Если его толщина меньше допустимого значения, замените тормозной диск.

10. Аналогично проверьте степень износа тормозных колодок.

11. Проверьте степень износа тормозного диска тормозного механизма заднего колеса.

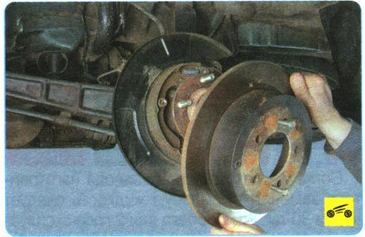

12. Снимите тормозной диск заднего колеса.

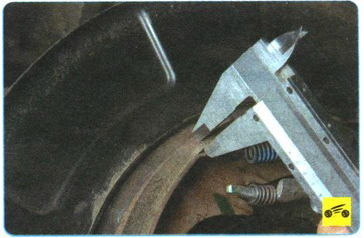

13. Поверьте износ тормозного барабана стояночной тормозной системы.

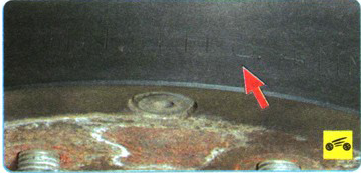

14. На поверхность тормозного диска заднего колеса нанесены значения минимальной толщины диска рабочей тормозной системы.

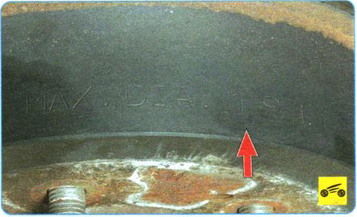

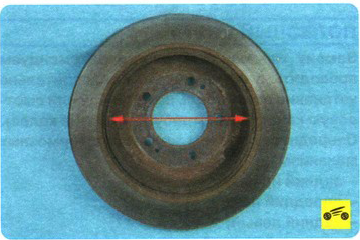

Также максимально допустимый диаметр барабана стояночной тормозной системы.

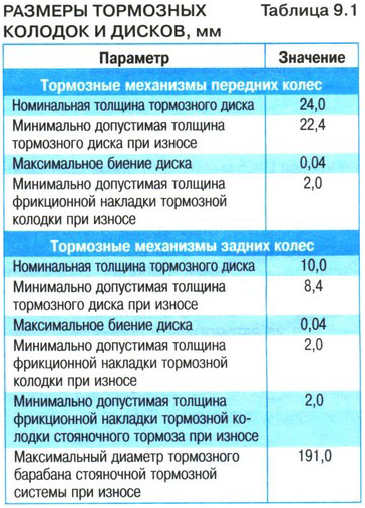

15. Если значения на тормозном диске не читаются, воспользуйтесь данными с таблицы выше.

16. Проверьте степень износа накладок тормозных колодок стояночной тормозной системы. Допустимая толщина накладки тормозной колодки приведена в таблице.

Источник: Руководство по эксплуатации издательства "Третий Рим"
