Проверка зазоров в приводе клапанов Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Щуп плоский
  • Отвертка плоская средняя

1. Для проверки зазоров в приводе клапанов необходимо снять крышку головки цилиндров.

Снятие крышки головки цилиндров для проверки зазоров в приводе клапанов Audi A4 2

2. Установить поршень 1-го цилиндра в положение ВМТ.

3. Для проворачивания коленвала включить 5-ю или 4-ю передачу и сдвинуть автомобиль на ровной поверхности. Другая возможность провернуть коленвал: поднять переднее колесо, включить 5-ю или 4-ю передачу и провернуть колесо рукой.

4. Проверить, имеют ли коромысла, относящиеся к 1-му цилиндру, на клапане небольшой зазор, а коромысла 4-го цилиндра плотно прилегают. Если это не так, коленвал следует провернуть еще на 1 полный оборот.

5. Проверить и при необходимости отрегулировать зазор впускного клапана 1-го цилиндра (Е1) и 2-го цилиндра (Е2), выпускного 1-го цилиндра (А1) и 3-го цилиндра (АЗ) с помощью щупа.

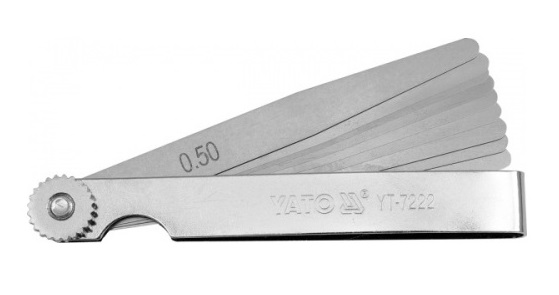

Щуп плоский Audi A4 2

Щуп плоский.

6. Измерить зазор между клапаном и коромыслом.

7. Щуп должен протаскиваться с усилием, в противном случае отрегулировать зазор.

8. Провернуть коленвал на один оборот (360о) дальше, пока отметка на ременном шкиве не будет совпадать с отметкой на крышке приводного ремня.

9. Проверить и при необходимости отрегулировать зазор впускного клапана 3-го цилиндра (ЕЗ) и 4-го цилиндра (Е4), а также выпускного 2-го цилиндра (А2) и 4-го цилиндра (А4).

10. Щуп должен проходить с усилием, в противном случае отрегулировать зазор.

11. Если значение не соответствует требуемому, то для регулировки нужно ослабить контргайку обычным или накидным ключом на 1 оборот. При этом удерживать регулировочный винт отверткой.

12. Повернуть регулировочный винт отверткой и отрегулировать зазор клапана.

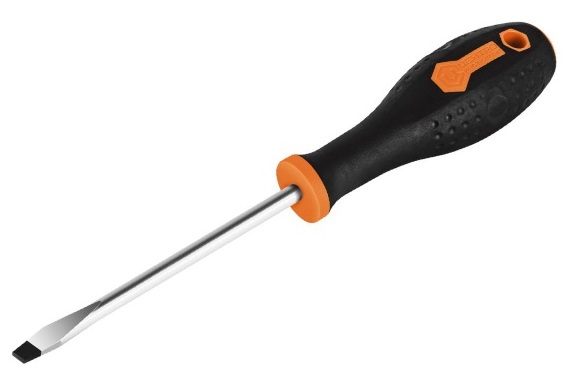

Отвертка плоская средняя Audi A4 2

Отвертка плоская средняя.

13. Затем закрепить регулировочный винт контргайкой.

14. Еще раз проверить зазор клапана.

15. Таким же образом проверить и отрегулировать зазор всех клапанов.
Целесообразно помечать коромысла уже отрегулированных клапанов мелом.

16. Установить крышку головки цилиндров.
