Расположение блоков и замена предохранителей Skoda Rapid

Детали и расходники:

• Предохранитель нужного номинала (при необходимости замены) (VAG 8L0998131)

Примечания:

В зависимости от исполнения, автомобиль Шкода Рапид может быть оборудован блоками предохранителей в салоне с разной схемой. В данной статье описываются оба варианта.

Описание схем предохранителей Шкода Рапид и их расшифровка приведены в этой статье.

Блок предохранителей Шкода Рапид в салоне автомобиля

1. Перед заменой предохранителя выключите зажигание и соответствующий потребитель.

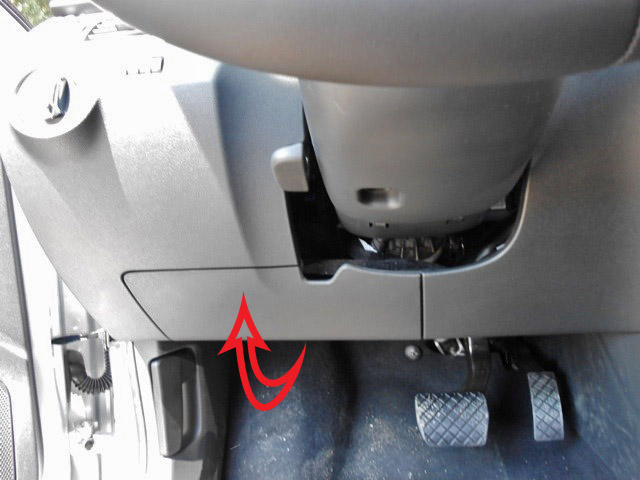

2. Блок предохранителей в салоне автомобиля находится под рулевой колонкой. Чтобы получить доступ к предохранителям, необходимо снять крышку блока. Потяните ее за нижнюю часть крышки и откиньте в направлении стрелки.

3. Отложите крышку в сторону. Для проверки или замены нужного предохранителя, необходимо найти его в блоке сверяясь со схемой-списком. Найдите нужный узел автомобиля в списке и определите номер и расположение соответствующего ему предохранителя. Описание схем и их расшифровка приведены в этой статье.

Примечание:

В зависимости от комплектации, блок с предохранителями может иметь два варианта.

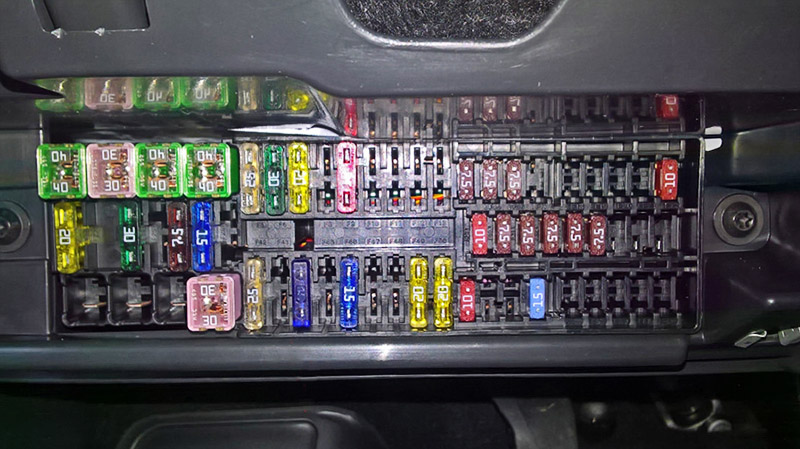

1-й вариант блока предохранителей в салоне Шкода Рапид

2-й вариант блока предохранителей в салоне Шкода Рапид

Примечание:

К одному предохранителю могут относиться несколько потребителей.

К одному потребителю могут относиться несколько предохранителей.

3. Извлеките из креплений в крышке блока пластмассовый захват для предохранителей.

4. Наденьте клещи на нужный предохранитель и извлеките его.

5. Вставьте новый предохранитель.

Предупреждение:

Никогда не «ремонтируйте» предохранители и не заменяйте их предохранителями большего номинала — опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи.

Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи.

Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель новым того же номинала.

6. Верните захват на прежнее место. Установите в переднюю панель только верхний край крышки и осторожно прижмите крышку.

Полезный совет:

Заблаговременно приобретите набор запасных предохранителей. Они должны быть всегда в автомобиле.

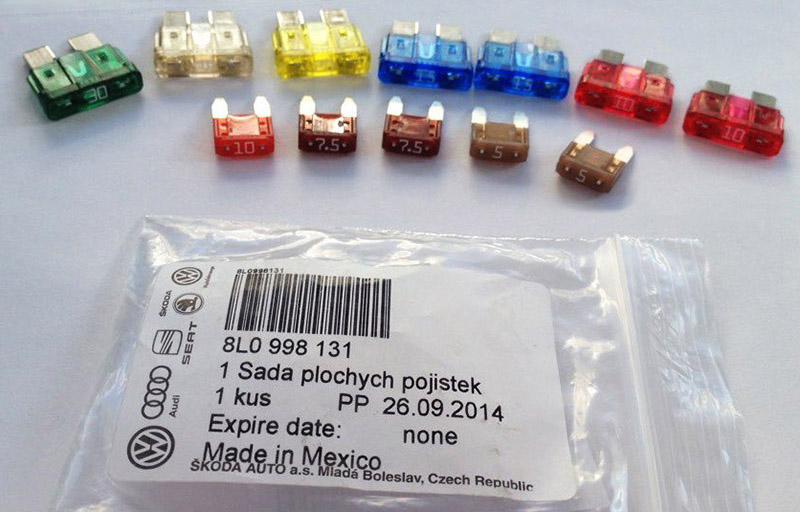

Набор предохранителей VAG 8L0998131

Блок предохранителей Шкода Рапид под капотом автомобиля

1. Перед заменой предохранителя выключите зажигание и соответствующий потребитель.

2. Блок предохранителей под капотом автомобиля находятся возле аккумуляторной батареи (АКБ). В зависимости от версии двигателя, блок может быть слева или справа от АКБ. На изображениях показаны два из четырех вариантов блоков, но остальные версии схожи по своему расположению.

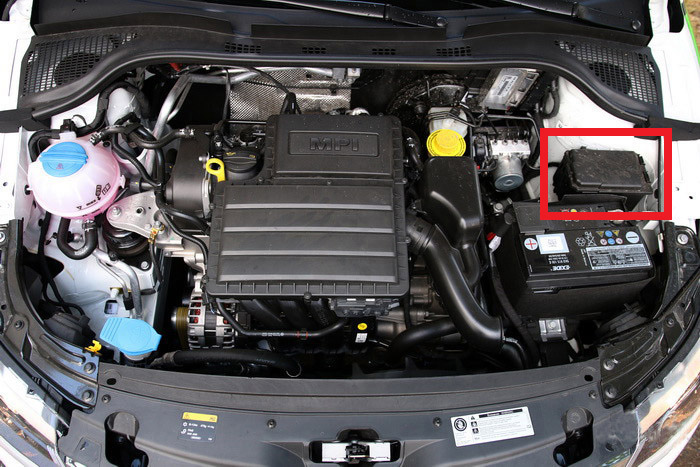

Блок предохранителей под капотом Шкода Рапид с двигателем 1.6 MPI

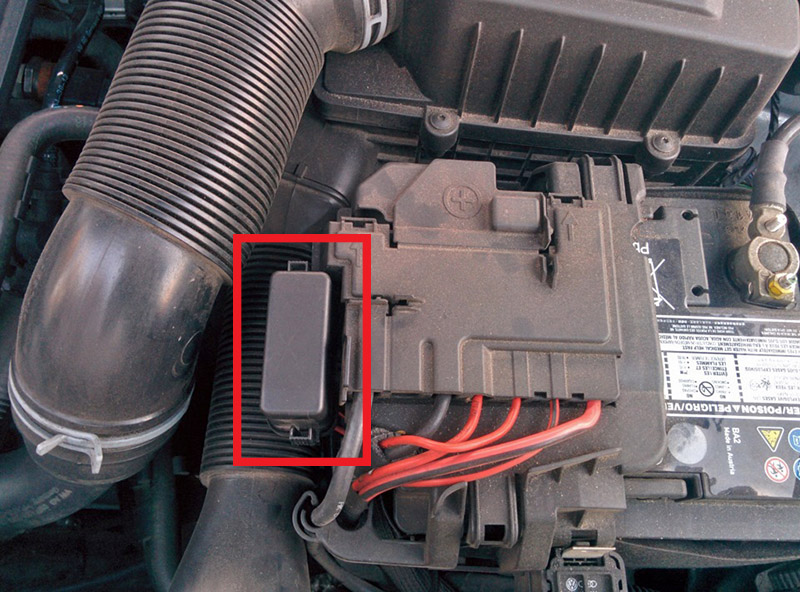

Блок предохранителей под капотом Шкода Рапид с двигателем 1.2 TSI

3. Одновременно сожмите клавиши блокировки крышки с двух сторон блока и поднимите крышку вверх.

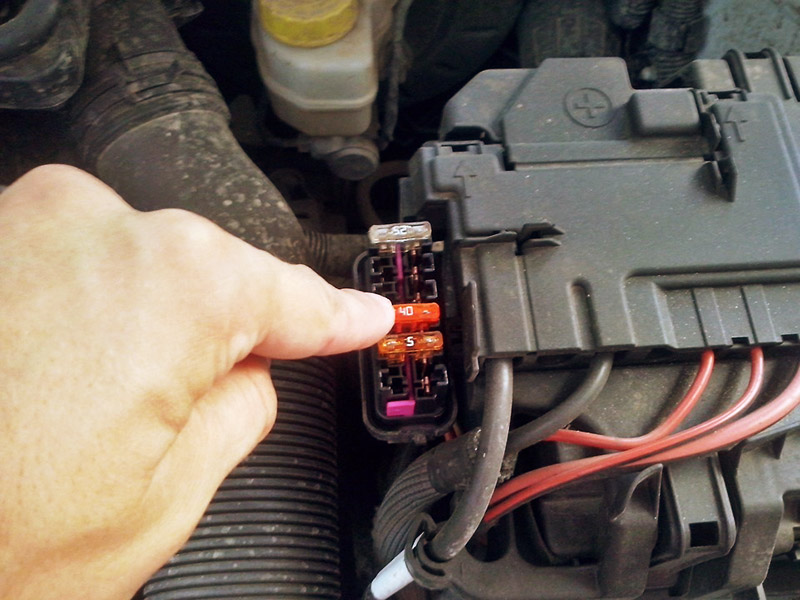

4. Замените соответствующий предохранитель. Следуйте тем же рекомендациям, которые приведены для блока предохранителей в салоне автомобиля. Схема предохранителей Шкода Рапид и ее расшифровка приведены в этой статье.

5. Установите крышку на блок предохранителей, утопите и зафиксируйте клавиши блокировки крышки.

Предупреждение:

Всегда правильно устанавливайте крышку блока предохранителей в моторном отсеке. Если крышка будет установлена неправильно, вода может попасть в блок предохранителей - опасность повреждения автомобиля!
