Ремонт антенны и антенного усилителя.

Так как я все-таки нашел причину и с ней разобрался я решил облагородить данную запись. Все началось с того что я заменил оригинальную автомагнитолу на S150 которую я презентовал ранние. Но я столкнулся с проблемой плохого приема радио. В принципе я его то и не слушаю, но люблю чтобы все работало как надо.
В инете на одном из специализированных форумов по этой магнитоле я встретил много негатива на прием радио и многие утверждали, что причина именно в ней. Но лично я стал в этом сомневаться. Ну и решил все-таки дойти до истины.

Встретив в интернете описание того что в антеннах VW Polo есть усилитель и зная, что для них нужно питание засомневался, что он у меня все правильно запитано. По схеме дополнительного питания усилителя нет, а значит питать его могла только сама автомагнитола по антенному кабелю. В оригиналах то понятно, а в китайских магнитолах это навряд ли.

Но с китайской магнитолой шел так сказать переходник с идущем в него питанием. Ранее я не зная, что есть усилитель в антенне я на этот факт не обратил внимание. но сейчас задумался. Переходник это с питанием для антенны или усилитель. Коробка большая и как для простой гальванической развязки великовата.

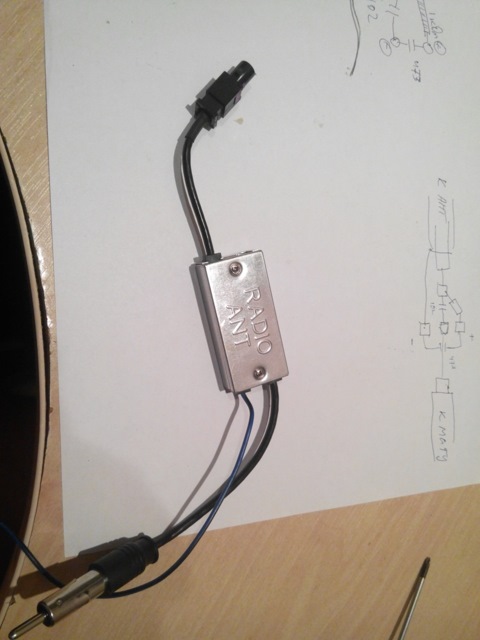

Решил ее вскрыть.

И да мои подозрения оказались верными. Судя по элементам внутри это усилитель. А это значит, что питание для усилителя в антенне не идет. Ну и такая схема не работоспособна.

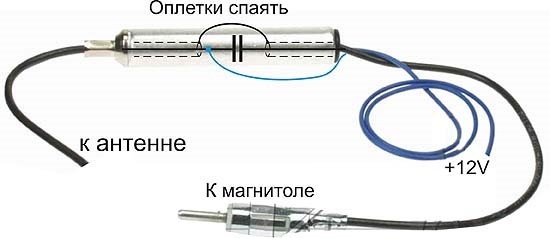

Разбираясь дальше я нашел у китайцев чистые переходники с так сказать гальванической развязкой для питания антенны.

Но это я громко сказал. Это же китайцы. Они экономят на всем поэтому там всего лишь один конденсатор разделяющий магнитолу от антенны. И такая схема ну мягко говоря не эффективна так как будет фонить.

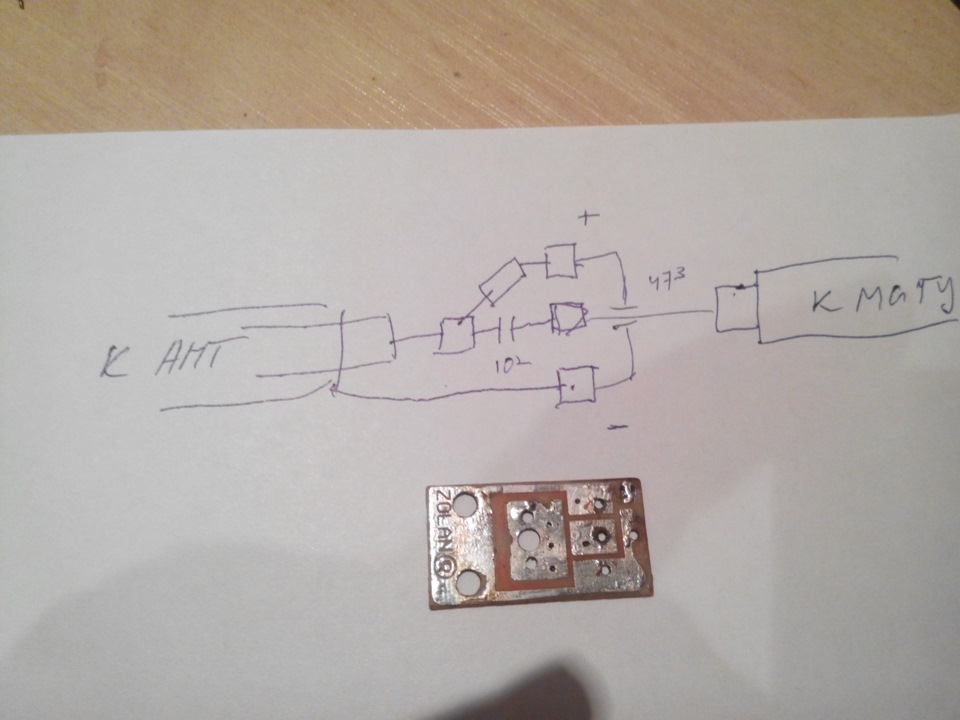

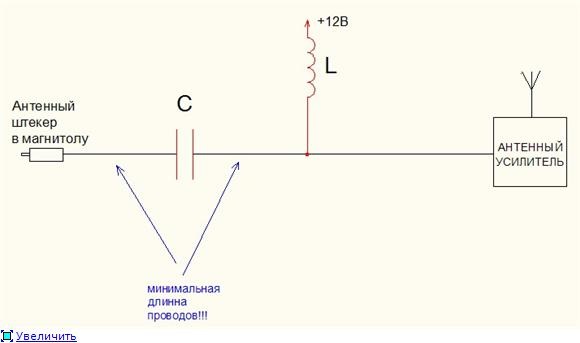

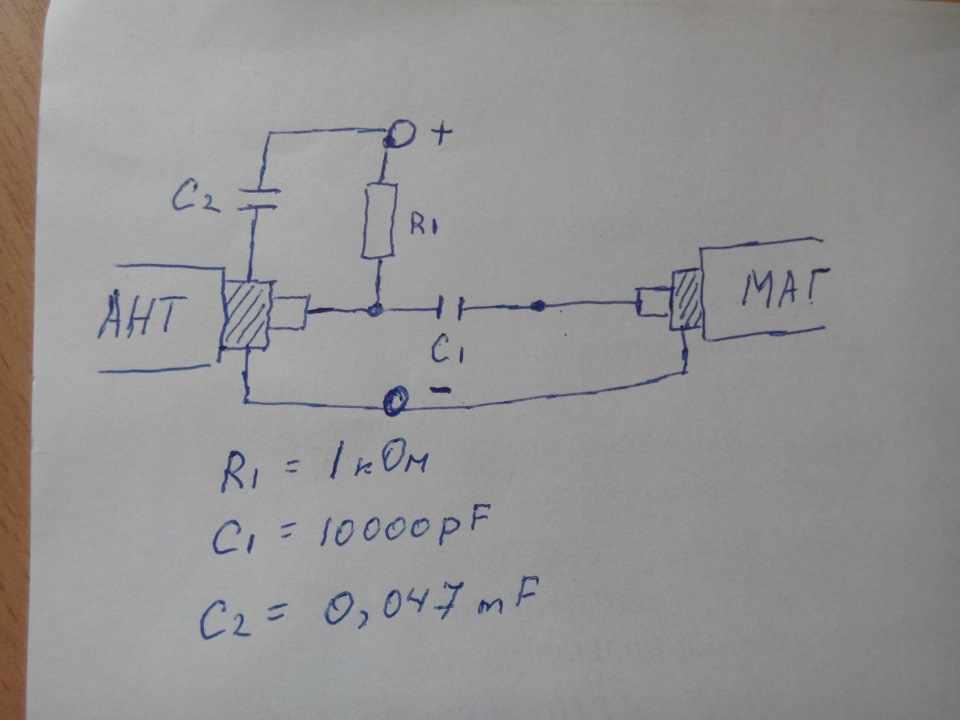

Да и не было у меня этого переходника в наличии. А магнитола снята. Поэтому решил делать развязку сам. Для ее изготовления достаточно иметь резистор на 1 кило ом и керамический конденсатор 10000pF.

Но я пошел немного хитрее. Я разобрал схему усилителя. Не можно было конечно по-другому выкинуть усилитель из антенны и все, но я не хотел снимать потолок только для того чтобы снять антенну.

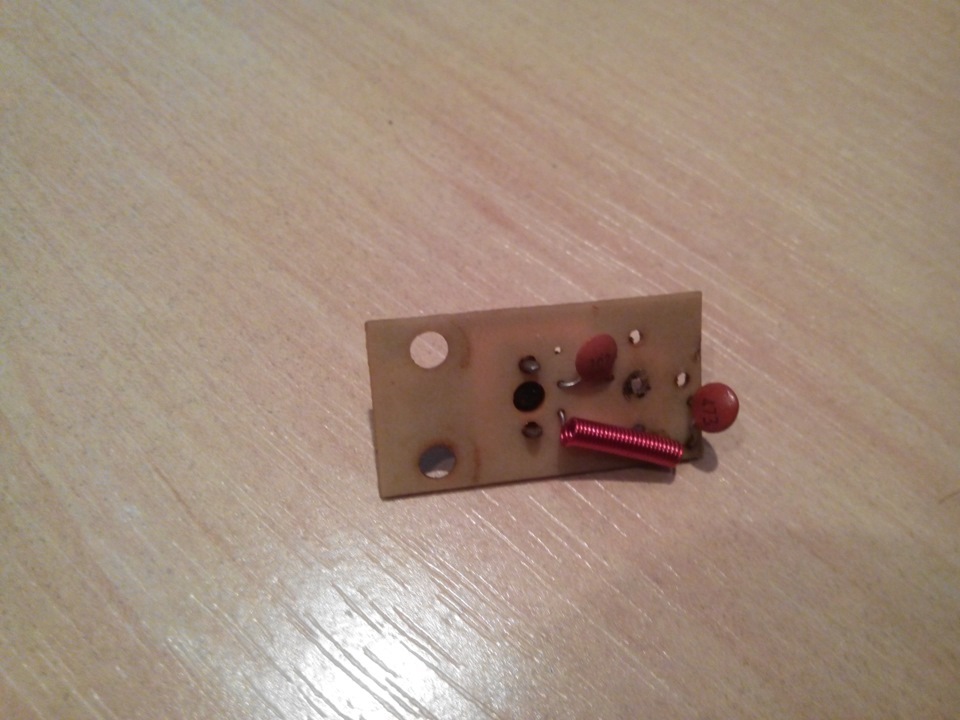

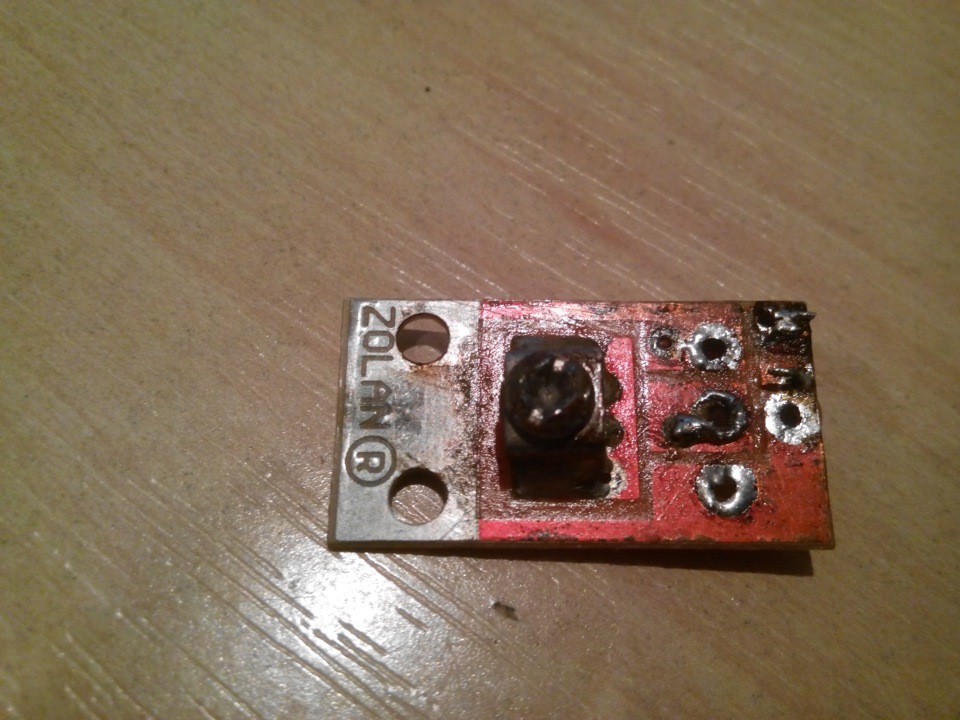

Я разобрал, вытащил плату и вставил туда другую. В закромах нашел палту с развязкой для питания так сказать польской антенны. Давно валяется. Плата была в плачевном состоянии.
