Ремонт и доработка рулевого механизма в автомобиле Mitsubishi Lancer 9

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Давно ничего не писал, но многое было сделано, в частности о рулевой! Изначально был стук, ну думаю потечет буду делать, ПОТЕКЛА! По снятию много отчетов, писать не буду, но вот про доработку ни слова.
Было куплено:
1. Вал HDE диаметр 24 мм, родной вал идет на 23 мм встает идеально с червяком, единственное отличие- это тыльник, о нем позже.

2. Тяги 555
3. Рулевые наконечники 555
4. Рем комплект рулевой рейки оригинал (о чем в итоге пожалел, смысла в нем нету!)

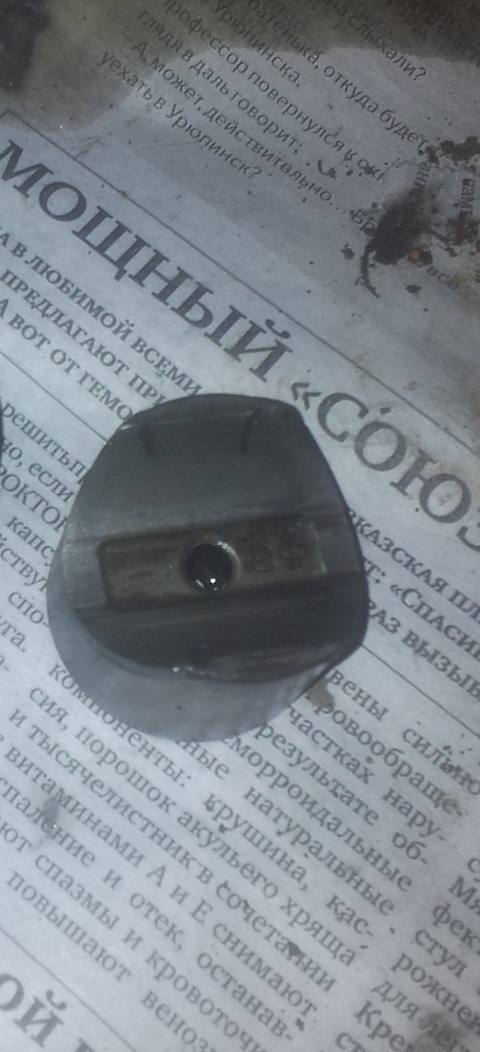

5. Упор вала.

Теперь о ремонте!

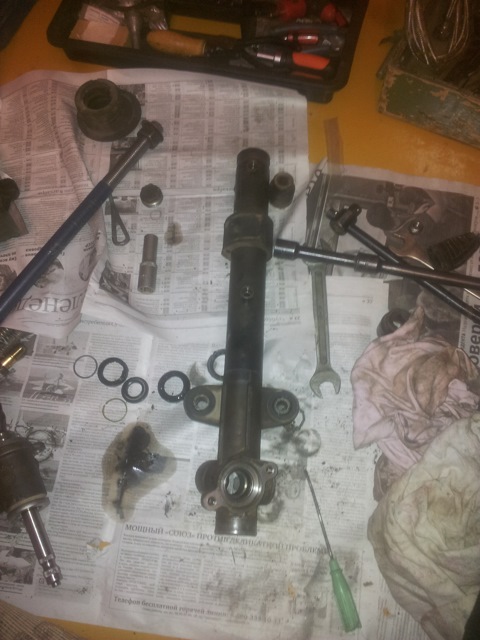

снял тяги, пыльники и понеслась.

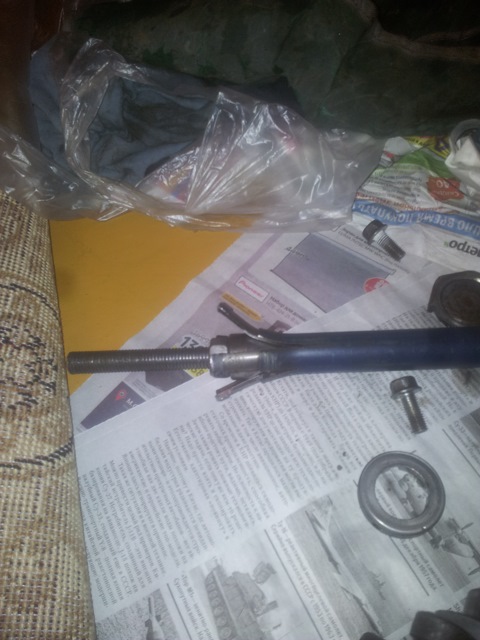

С разбором особо проблем нет, крути гайки и делов то, но вот сальник который находится внутри корпуса рейки доставил массу "удовольствия". Для его снятия на работе из трубы изготовили съемник, т.к у нас в городе в магазинах у продавцов глаза на лоб лезут, никто про такой съемник и не слышал!

никаких космических технологий, труба с фаской, на конце распил, ну и стержень с резьбой.

Сборка в той же последовательности, что и разбирали.
Но теперь о самой доработке.
1. Первый недостаток это вал, а точнее второпласт на валу. Материал из которого сделан очень мягкий, 2-3 кочки и вот ход вала увеличен.
Заменено кольцо на валу, материал Капралон,
2. Вторая особенность это тыльник. Сам тыльник-это металлическая втулка, в которой вал болтается, предохнять от люфта должен сальник на котором установлено кольцо из того мягкого материала. Что было сделано:

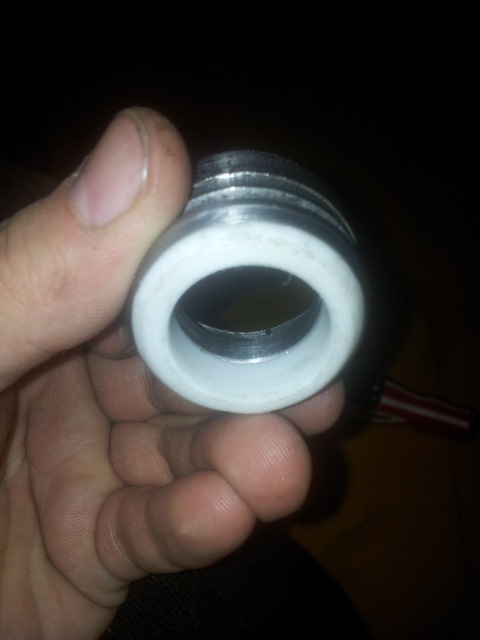

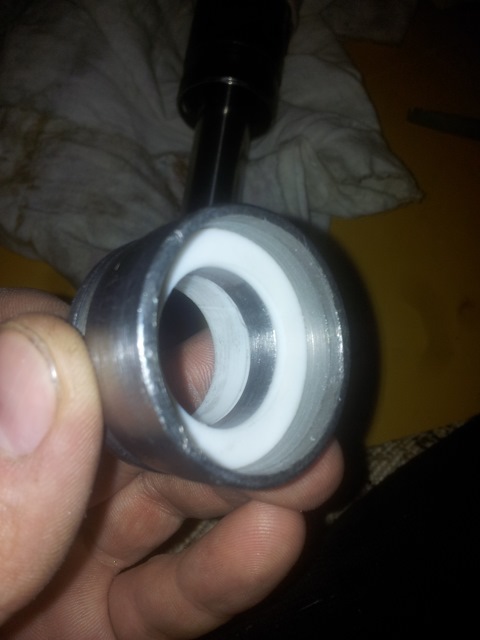

1) на тыльнике выточен паз под вставку из капралона и сама капралоновая втулка.

Вставить вставил, вытащить не смог, поэтому готовый результат.

Под сальник также выточена шайба из того же капролона.

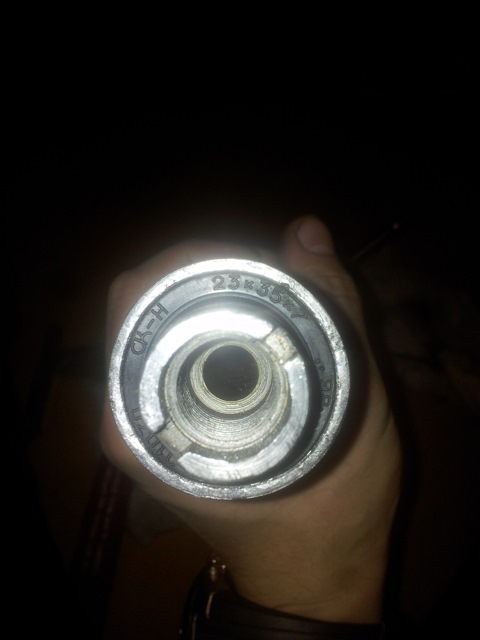

В магазине гидравлики был подобран сальник, размеры в студию
23*35*7 (7-толщина, в зависимости от шайбы подбирается сальник, родной если не ошибаюсь с кольцом из второпласта 11мм).

2)ну и сама стопорная шайба была выточена меньшей толщины, т.к поверх тыльника легла шайба из второпласта. К сожалению забыл сфоткать.
Ну вот и все! Вал мертво 500 км ни намека на стук. Предварительно у гидровцев проверил на рабочее давление, течи нет.
