Ремонт масляного насоса Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Шестигранный ключ - 4 мм
  • Шлифовальный брус с зажимами, мелкой зернистости

Шлифовальный брус с зажимами Chery Tiggo

Детали и расходники:

  • Растворитель
  • Препарат для промывки двигателя ("пятиминутка")

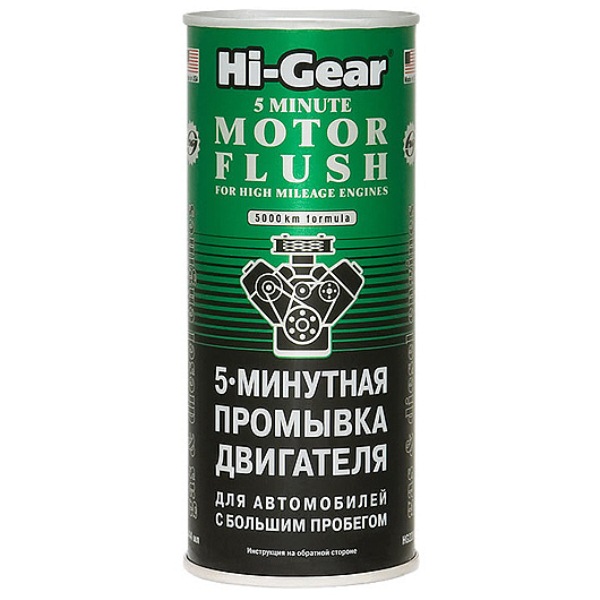

Препарат для промывки двигателя ("пятиминутка") Chery Tiggo

  • Крышка масляного насоса
  • Насос в сборе
  • Пружина редукционного клапана
  • Шестерни

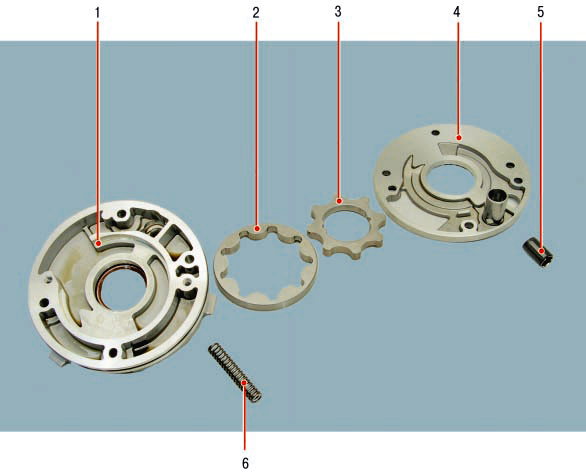

Детали масляного насоса Chery Tiggo

Детали масляного насоса:

1 – корпус насоса;

2 – ведомая шестерня;

3 – ведущая шестерня;

4 – крышка корпуса;

5 – плунжер;

6 – пружина редукционного клапана.

1. Снимите масляный насос с автомобиля. Более подробно здесь.

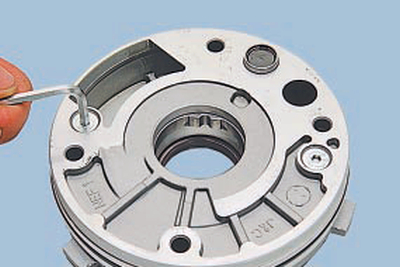

2. Выверните два винта крепления крышки насоса.

Выворачиваем винты крепления крышки насоса Chery Tiggo

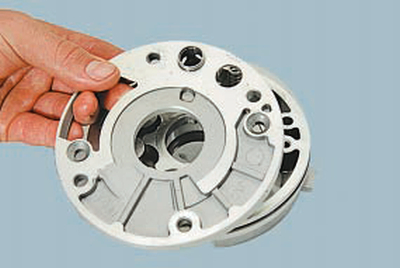

3. Снимите крышку.

Снимаем крышку Chery Tiggo

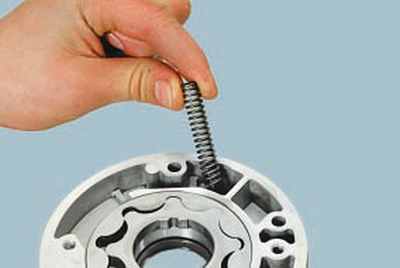

4. Выньте пружину перепускного клапана.

Вынимаем пружину перепускного клапана Chery Tiggo

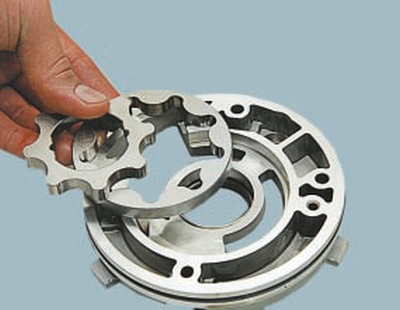

5. Извлеките из полости корпуса ведущую и ведомую шестерни насоса.

Извлекаем из полости корпуса ведущую и ведомую шестерни насоса Chery Tiggo

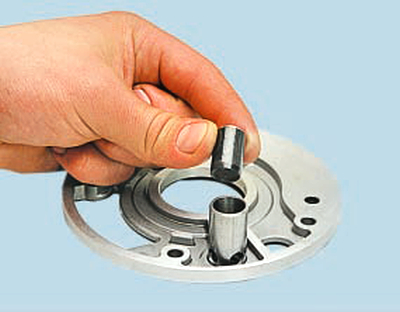

6. Извлеките из крышки корпуса плунжер.

Извлекаем из крышки корпуса плунжер Chery Tiggro

7. Промойте корпус насоса и демонтированные детали от грязи и отложений. Плотные лаковые отложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.

Полезный совет:

Лаковые масляные отложения хорошо удаляются имеющимися в продаже препаратами для промывки двигателя (так называемыми «пятиминутками»).

8. Осмотрите корпус и крышку насоса. При наличии трещин, царапин, дефектов литья, поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) или насос в сборе.

9. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.

10. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Поврежденную пружину замените.

11. Проверьте шестерни на наличие выкрашиваний металла, задиры и износ зубьев. Замените поврежденные шестерни или шестерни с заметным усиленным односторонним износом зубьев.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://chery-tiggo.dv13.ru/sistema-smazki/remont-maslyanogo-nasosa/
