Ремонт направляющих суппорта дискового тормозного механизма FS-III Skoda Fabia

Инструмент:

• Токарный станок (вариант с самостоятельным изготовлением деталей)
• Метчик резьбы 12 мм
• Домкрат подкатной
• Балонный ключ
• Отвертка плоская средняя
• Вороток под торцевую насадку 3/4"
• Насадка на вороток 10 мм
• Ключ с наконечником Torx (звездочка) T30
• Ключ с наконечником Torx (звездочка) Т45
• Резиновая груша или шприц 20 мл
• Щетка металлическая
• Динамометрический ключ

Детали и расходники:

• Палец направляющий (VAG 251 615 219)
• Графитовая смазка
• Аэрозольная смазка типа WD-40 (при необходимости)
• Тормозные колодки (при необходимости замены)
• Винт крепления тормозного диска (при необходимости замены)

Примечания:

В данной статье описывается случай замены износившихся направляющих, которые удерживают тормозной суппорт на поворотном кулаке. Ремонт таких ответственных частей автомобиля, как тормозной суппорт колеса, обычно не соответствует соображениям безопасности, поэтому рассматривается вариант полной замены направляющих пальцев.

Признаками износа направляющих пальцев могут быть шум связанный с болтающимся суппортом, биение руля при торможении.

Данный ремонт подойдет для автомобилей марок Skoda, VW, Audi, Seat, которые испольуют тормозной механизм типа FS III.

Схема тормозного механизма FS III

1 – наружная тормозная колодка;

2 – внутренняя тормозная колодка;

3 – суппорт;

4 – направляющий палец;

5 – защитный колпачок;

6 – упругий стержень;

7 – наконечник тормозного шланга с пустотелым болтом и уплотнительным кольцом;

8 – поворотный кулак;

9, 12 – болты;

10 – датчик частоты вращения колеса;

11 – тормозной щит;

13 – ступица;

14 – тормозной диск;

15 – винт.

Заменить износившиеся направляющие пальцы (4) можно путем приобретения и установки новых, изготовленных в заводских условиях, деталей VAG, либо заменителей.

Направляющий палец (VAG 251615219) суппорта тормозного механизма FS III

Другой вариант заключается в том, что, если у Вас есть необходимое оборудование и умения, направляющие можно изготовить самостоятельно по прилагаемому чертежу.

На данном чертеже представлен вариант направляющего пальца под внешний шестигранник, что может быть удобнее в монтаже с использованием стандартной насадки на вороток.

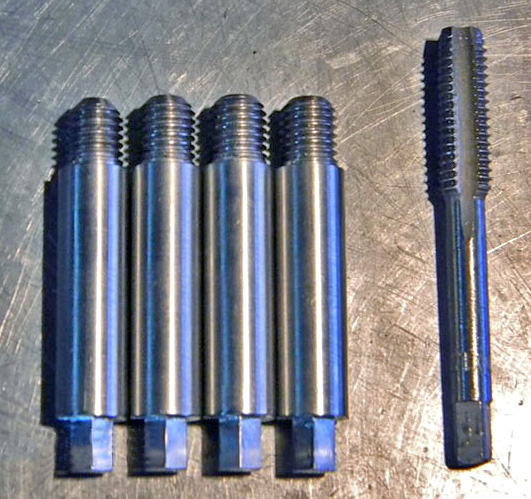

Вид готовых пальцев с заранее подготовленным метчиком.

1. Снимите колесо, предварительно ослабив болты его крепления на автомобиле, стоящем на земле. Очистите все загрязнения металлической щеткой и обработайте соединения аэрозольной смазкой типа WD-40.

2. Снимите защитные колпачки (5) (см. рис. Схема тормозного механизма FS III) направляющих пальцев.

3. Выверните оба направляющих пальца (4).

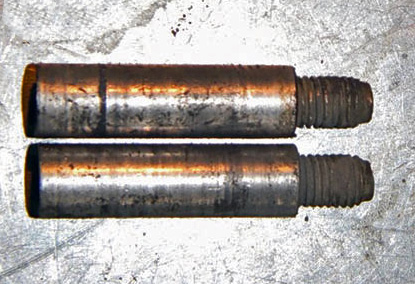

Изношенные направляющие пальцы

4. Вытяните тормозные колодки из суппорта, снимите суппорт и подвесте его на проволоке. Необходимые операции подробно описаны в этой статье.

5. Если направляющие пальцы относительно долгое время плохо удерживали суппорт, то, из-за оттягивания ремонта, колодки могут изнашиваться неравномерно.

6. Снимите тормозной диск (14), как описано здесь. При снятии тормозного диска, может возникнуть проблема отворачивания болта (15), крепящего диск к ступице. Для облегчения откручивания всех крепежей, можно предварительно обработать их аэрозольной смазкой типа WD-40 или горелкой. Если этого не помогает, в случае необходимости, болт можно высверлить и заменить новым.

7. Осмотрите поворотоный кулак (8) на предмет удобного достука метчика с держателем. Это можно сделать со стороны колеса, либо с другой стороны. Поворачивайте руль в крайние положения для облегчения доступа для нарезки резьбы.

8. Нарежьте резьбу в отверстиях для направляющих. Если обычный держатель метчика использовать не получается, можно сделать следующую конструкцию.

Предупреждение:

Будьте аккуратны при нарезке резьбы. Если неправильно начать, то можно сразу испортить отверстия и нарезка не получится. Самое главное - это начало. Нужно стараться изначально расположить метчик верно в пространстве, чтобы резьбу не увело в сторону. Работайте медленно, подрезая по пол-витка. Выворачивайте, чистите метчик от стружки, продувайте отверстие компрессором, мажьте метчик маслом. Смазка метчика обязательна. Прокрутите метчик полностью, пока не будет легко крутится от руки.

9. После нарезки резьбы, попробуйте вкрутить новые направляющие в отверстия, чтобы проверить качество закрепления направляющих.

10. Соберите колодки в суппорт (если старые были неравномерно истерты, замените новыми). Установите тормозной диск и закрепите суппорт новыми направляющими пальцами (момент затяжки - 28 Нм). Смазывайте резьбу и направляющие графитовой смазкой.

11. Наденьте заглушки на направляющие пальцы (выпирающий шестигранник не должен мешать). При необходимости, можно подобрать и надеть колпачки от аккумулятора.

12. Установите колесо. Окончательно затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

13. Несколько раз нажмите на педаль тормоза, чтобы поршни встали в рабочее положение.

14. Проверьте и при необходимости долейте тормозную жидкость до требуемого уровня в бачке.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
