Схема, снятие и установка блока предохранителей автомобиля Skoda Fabia 2002 - 2007

Инструменты:

• Отвертка плоская средняя

Детали и расходники:

• Сменные предохранители

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Если на автомобиле не работает какой-либо из электрических приборов, сначала проверьте предохранитель, защищающий цепь этого прибора. Цепи, защищаемые предохранителями, указаны в табл. Цепи, защищаемые плавкими редохранителями (блок в панели приборов).

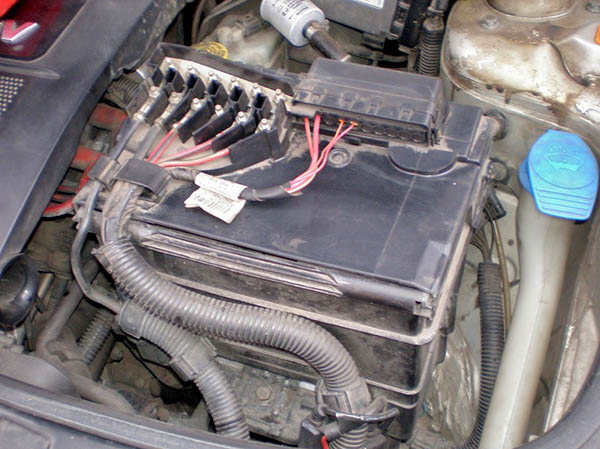

Дополнительный блок предохранителей установлен на аккумуляторной батарее. Цепи, защищаемые предохранителями указаны в табл. Цепи, защищаемые плавкими предохранителями (блок на аккумуляторной батарее).

Предупреждение:

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.

Порядок выполнения:

1. Аккуратно поддев отверткой в местах крепления защелок, по направлению "А", снимите боковую облицовку панели приборов с левой стороны.

2. Снимите вещевой ящик со стороны водителя.

3. Отверните два болта крепления и снимите блок предохранителей.

4. Установите блок предохранителей в обратном порядке.

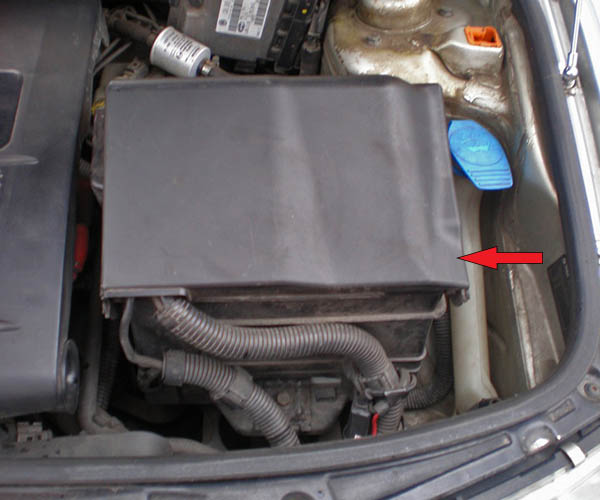

5. Для замены дополнительных предохранителей, установленных в блоке на аккумуляторной батарее, отожмите в стороны пластмассовые петли и откиньте крышку блока.

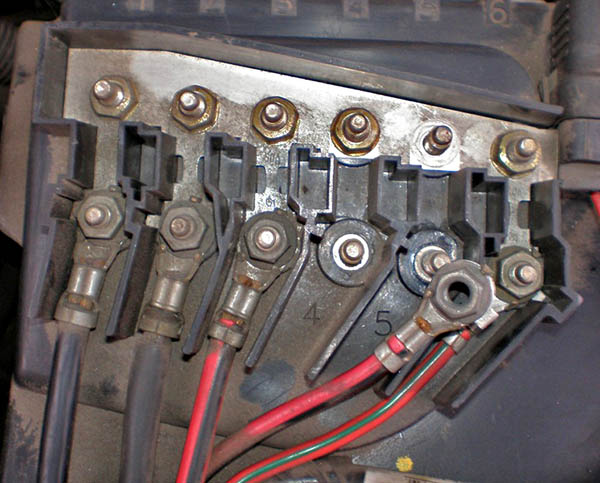

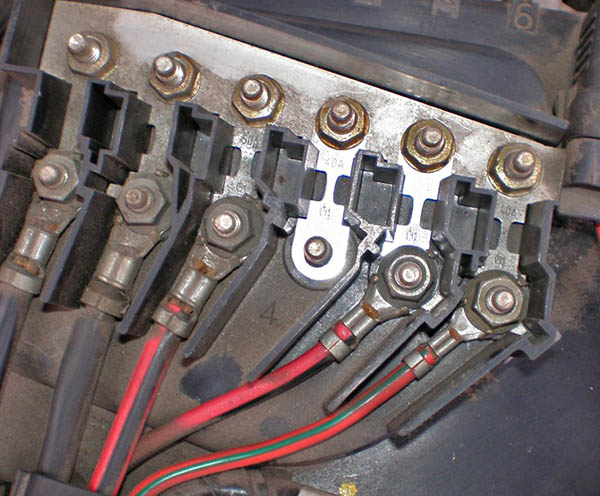

6. Отверните гайки крепления и снимите предохранитель.

7. Установите новый предохранитель в обратном порядке.

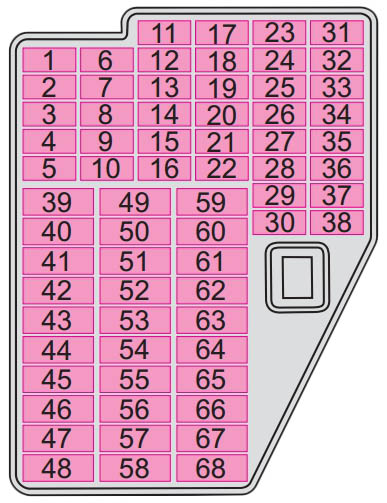

Блок предохранителей в панели приборов

Цепи, защищаемые плавкими предохранителями (блок в панели приборов):

Номер - Защищаемая цепь (Сила тока)

1 - Панель приборов, ESP (5 A)

2 - Стоп-сигналы (10 А)

3 - Система автоматического контроля, кондиционер (5 А)

4 - Внутреннее освещения салона (10 А)

5 - Сигнальные фонари в дверях (5 А)

6 - Корректор угла наклона фар (5 А)

7 - Усилитель рулевого управления, элементы системы управления двигателем (5 А)

8 - Контакт S замка зажигания^a (10 А)

9 - Кислородный датчик (лямбда-зонд) (10 А)

10 - Контакт S замка зажигания^b (5 А)

11 - Электронноуправляемые зеркала заднего вида^c (5 А)

12 - Вентилятор отопителя, кондиционер, фары с ксеноновыми лампами (5 А)

13 - Фонари света заднего хода (10 А)

14 - Блок управления (только для дизельных двигателей) (10 А)

15 - Очиститель и омыватель ветрового стекла (10 А)

16 - Панель приборов (5 А)

17 - Блок управления (только для бензиновых двигателей) (5 А)^d

18 - Телефон (5 А)

19 - Автоматическая коробка передач (10 А)

20 - Реле контроля неисправности ламп (5 А)

21 - Обогрев жиклеров омывателей (5 А)

22 - Резерв

23 - Правая лампа дальнего света в фаре (10 А)

24 - Элементы системы управления двигателем (10 А)

25 - блоки управления ABS, ASR, ESP (5 А)^e

26 - Резерв

27 - Резерв

28 - Выключатель сигнала торможения, датчик положения педали сцепления, Tempomat (5 А)

29 - Резерв

30 - Левая лампа дальнего света в фаре, контрольная лампа дальнего света (10 А)

31 - Замок крышки багажника (с центральным замком) (10 А)

32 - Очиститель стекла двери багажника (10 А)

33 - Правые лампы габаритного света (5 А)

34 - Левые лампы габаритного света (5 А)

35 - Клапанные форсунки (только для бензиновых двигателей) (10 А)

36 - Фонари освещения номерного знака (5 А)

37 - Задний противотуманный фонарь и его контрольная лампа (5 А)

38 - Обогрев наружных зеркал заднего вида (5 А)

39 - Обогрев стекла двери багажника (20 А)

40 - Звуковой сигнал (гудок) (20 А)

41 - Стеклоочистители ветрового стекла (20 А)

42 - Прикуриватель и розетка (15 А)

43 - Центральный блок управления бортовой сетью, блокирование рычага преселектора автоматической коробки передач (20 А)

44 - Указатели поворота (15 А)

45 - Радиоприемник, навигационная система (20 А)

46 - Стеклоподъемник правой передней двери (25 А)

47 - Резерв

48 - Блок управления, топливный насос высокого давления (только для дизельного двигателя) (30 А)

49 - Центральный замок (15 А)

50 - Правая лампа ближнего света фар (15 А)

51 - Розетка в багажнике (15 А)

52 - Система зажигания (15 А)

53 - Стеклоподъемник правой задней двери (25 А)

54 - Левая лампа ближнего света фар (15 А)

55 - Резерв

56 - Блок управления (только для бензиновых двигателей) (25 А)

57 - Розетка тягово-сцепного устройства (25 А)

58 - Стеклоподъемник левой передней двери (20 А)

59 - Устройство смены компакт-дисков^f (15 А)

60 - Сирена противоугонной сигнализации (15 А)

61 - Топливный насос (только для бензиновых двигателей) (15 А)

62 - Люк в крыше (25 А)

63 - Обогрев сидений (15 А)

64 - Омыватель фар (20 А)

65 - Передние противотуманные фары (15 А)

66 - Стеклоподъемник левой задней двери (25 А)

67 - Резерв

68 - Вентилятор отопителя (25 А)

Примечания:

a) в зависимости от комлектации, эта позиция может быть в Резерве;

b) электропотребители, например радиоприемник, которыми можно управлять после выключения зажигания до тех пор, пока не извлечен  ключ из замка зажигания;

c) только у автомобилей без электронноуправляемых стеклоподъемников;

d) для автомобилей с двигателем 1,2 л действует предохранитель на 15 А;

e) в зависимости от комплектации, для блока ESP нужен предохранитель на 10 А;

f) в зависимости от комлектации, эта позиция может быть в Резерве.

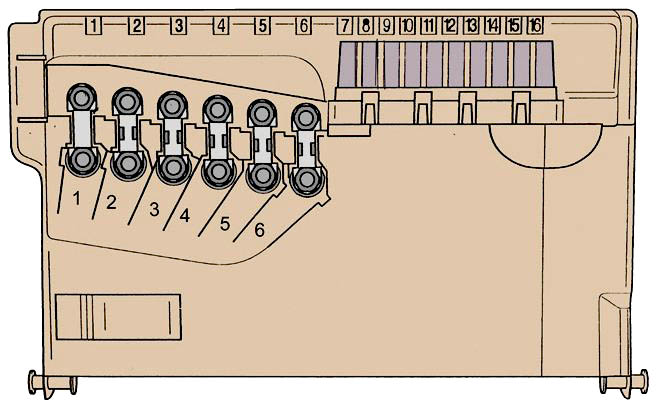

Цепи, защищаемые плавкими предохранителями (блок на аккумуляторной батарее):

Номер - Защищаемая цепь (Сила тока)

1 -  Генератор (110 А)^a

2 -  Цепи, не защищенные указанными в данной таблице предохранителями (110 А)

3 - Усилитель рулевого управления (80 А)

4 - Свечи накаливания (50 А)

5 - Вентилятор радиатора (40 А)

6 - Блоки ABS, ASR, ESP (40 А)

7 - Блок ABS (25 А)

8 - Вентилятор радиатора (30 А)

9 - Блок управления двигателем (15 А)

10 - Центральный блок управления (5 А)

11 - Кондиционер (5 А)

12 - Резерв

13 - Автоматическая коробка передач (5 А)

14 - Резерв

15 - Резерв

16 - Резерв

Примечания:

a) в зависимости от комплектации автомобиля, могут быть установлены предохранители на 150 А или 175 А.

В зависимости от силы тока (A) корпуса предохранителей окрашены в различные цвета.

• Светло-коричневый - 5 А
• Темно-коричневый - 7,5 А
• Красный - 10 А
• Синий - 15 А
• Желтый - 20 А
• Белый - 25 А
• Зеленый - 30 А
