Снятие датчика абсолютного давления и температуры воздуха на впуске Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм

Детали и расходники:

  • Датчик абсолютного давления и температуры воздуха (при необходимости)
  • Уплотнительная прокладка датчика (при необходимости)
  • Проволока

Примечание:

Снимаем датчик для проверки и замены, а также для замены его уплотнительного кольца.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Отвернув болты крепления дроссельного узла к фланцу впускного трубопровода, отводим дроссельный узел в сторону, не отсоединяя от его штуцеров шланги подвода и отвода охлаждающей жидкости, как описано здесь.

Примечание:

Закрепите дроссельный узел любым доступным способом, например подвязав проволокой к полке аккумуляторной батареи.

Отсоединить дроссельный узел на автомобиле Hyundai Solaris

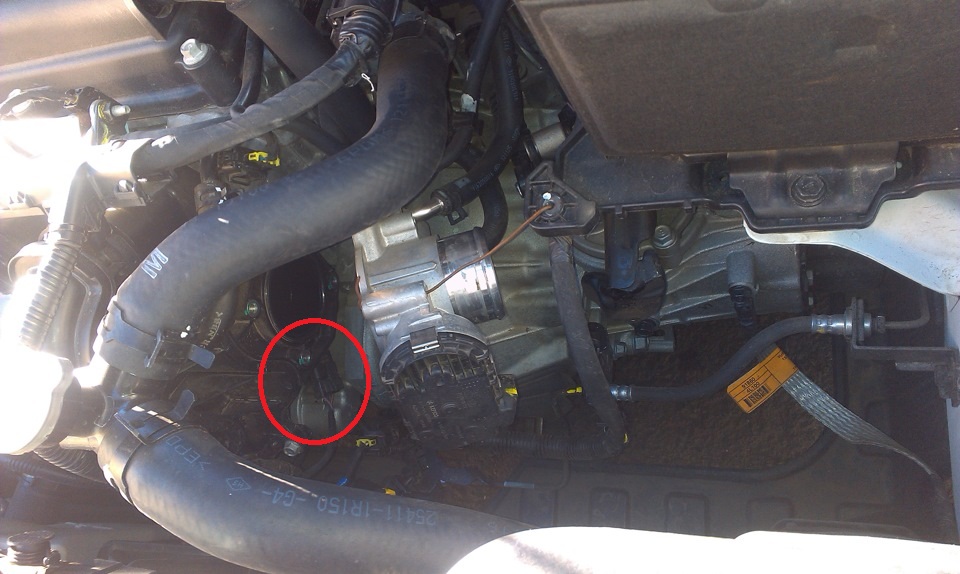

3. Нажав на фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика.

Отсоединить колодку проводов от разъема датчика абсолютного давления и температуры воздуха на автомобиле Hyundai Solaris

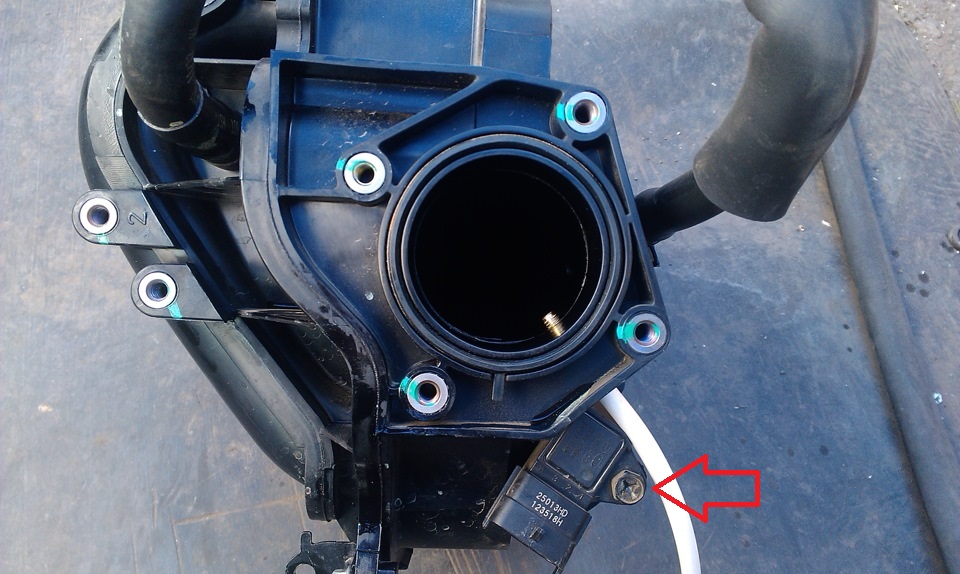

4. Ключом «на 10» отворачиваем болт крепления датчика к впускному трубопроводу и вынимаем датчик из гнезда трубопровода (для наглядности показано на снятом впускном коллекторе).

Снятие датчика абсолютного давления и температуры воздуха на автомобиле Hyundai Solaris

Примечание:

Соединение уплотняется резиновым кольцом.​

Датчик абсолютного давления и температуры воздуха на впуске на автомобиле Hyundai Solaris

Датчик абсолютного давления и температуры воздуха на впуске с уплотнительным кольцом.

5. Устанавливаем датчик абсолютного давления и температуры воздуха на впуске в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ:

При повреждении уплотнительного кольца (трещины, разрывы, замятия) или потери им эластичных свойств - заменяем кольцо новым.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
