Снятие ступичного узла заднего колеса Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 12 мм
• Гаечный ключ торцевой Г-образный 19 мм
• Упоры под колеса «башмаки»
• Опорные стойки

Примечание:

Ступичный узел заднего колеса снимаем для замены в случае его повреждения.

Работу выполняем на ровной площадке.

1. Затормозите автомобиль стояночным тормозом, и установите противооткатные упоры («башмаки») под передние колеса.

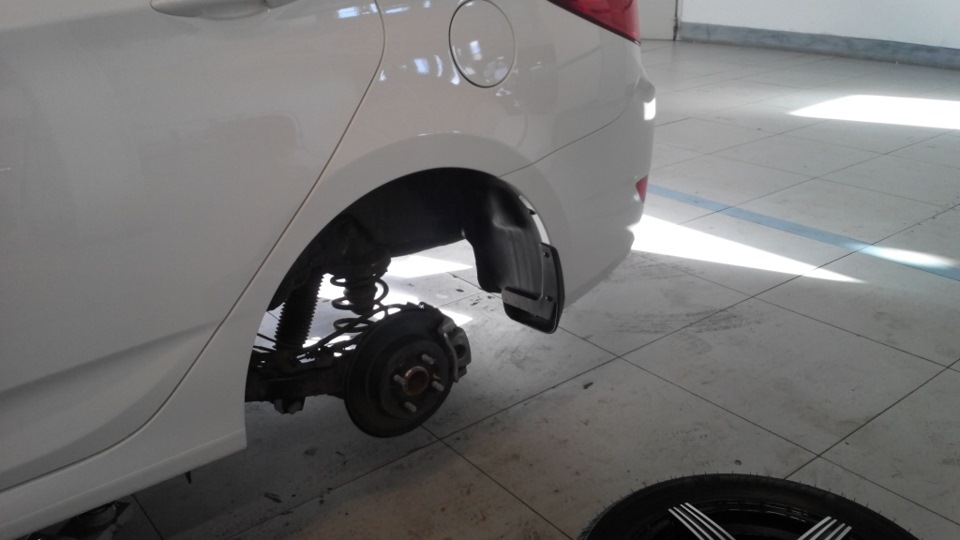

2. Ослабьте затяжку гаек крепления заднего колеса, приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

3. Снимаем диск тормозного механизма, как описано здесь.

4. Ключом «на 12» отворачиваем четыре болта крепления ступичного узла заднего колеса к фланцу балки задней подвески.

Примечание:

Стрелкой показаны болты крепления ступичного узла. На фото одного болта не видно.

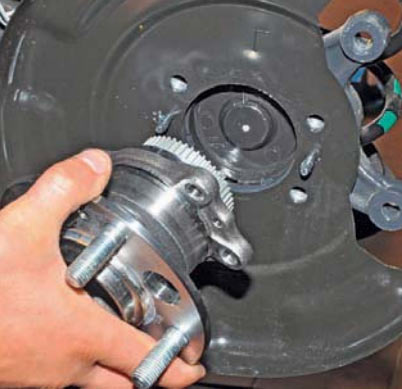

5. Снимаем ступичный узел.

Примечание:

Ступичный узел заднего колеса является неразборным и меняется в сборе.

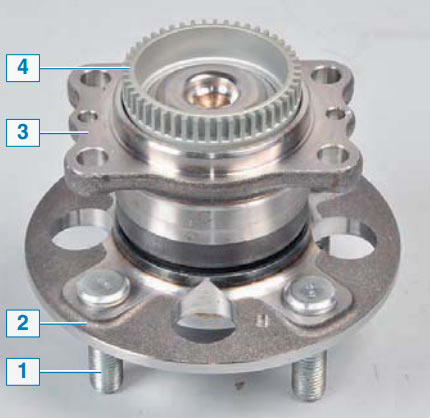

Ступичный узел заднего колеса:

1 – шпилька;

2 – ступица;

3 – фланец ступичного узла;

4 – задающее кольцо датчика ABS.

6. Устанавливаем ступичный узел заднего колеса в обратной последовательности.
