Снятие и проверка термостата Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Гаечный ключ рожковый на 10 мм (для 16-клапанных двигателей)
  • Гаечный ключ накидной прямой на 13 мм (для 16-клапанных двигателей)
  • Ключ трещоточный
  • Удлинитель
  • Головка на 8 мм
  • Головка на 10 мм
  • Головка на 13 мм
  • Головка Torx T30
  • Воронка
  • Плоскогубцы

Детали и расходники:

  • Охлаждающая жидкость 8 л
  • Емкость техническая
  • Сосуд
  • Термометр
  • Наждачная бумага (мелкозернистая)
  • Ветошь
  • Баллон термостата (при необходимости замены)
  • Уплотнительное кольцо крышки термостата
  • Прокладка в соединении корпуса термостата с головкой блока цилиндров

Примечания:

При исправном термостате, после пуска холодного двигателя, отводящий от радиатора нижний шланг некоторое время должен оставаться холодным, а затем (после того как температура охлаждающей жидкости превысит 85±2°C) быстро нагреваться, что указывает на начало циркуляции охлаждающей жидкости по большому кругу.

Снятие и проверка термостата Лада Гранта

1. Для демонтажа термостата, снимите шланг подвода воздуха к дроссельному узлу и воздушный фильтр.

2. Слейте из системы охлаждения жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

3. Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от разъема датчика температуры охлаждающей жидкости, как описано здесь.

4. Отвернув ключом на 13 мм гайку крепления наконечника «массового» провода к корпусу термостата Лада Гранта, снимите наконечник провода со шпильки.

Размещение гайки крепления провода массы к термостату двигателя Лада Гранта (ВАЗ 2190)

5. Головкой на 8 мм или крестовой отверткой ослабьте затяжку хомутов крепления подводящего шланга радиатора и отводящего шланга к радиатору отопителя.

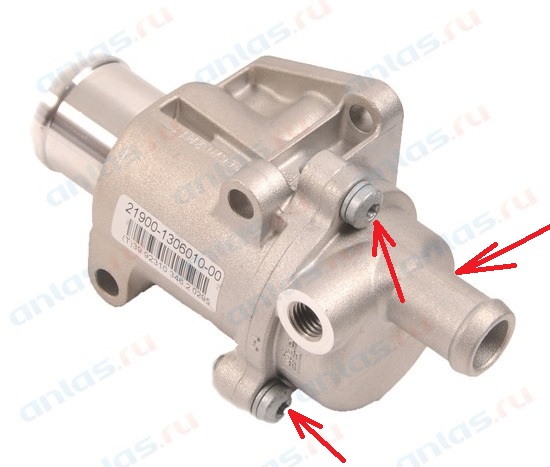

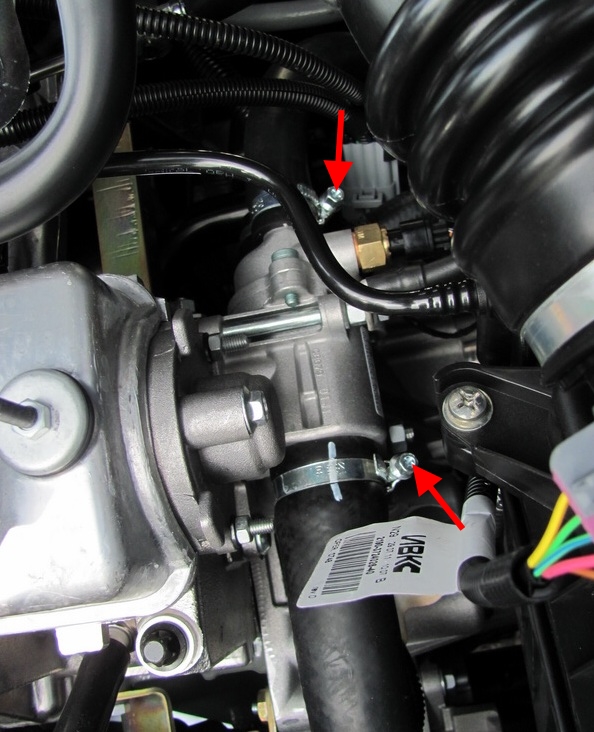

Размещение хомутов крепления шлангов системы охлаждения к термостату Лада Гранта (ВАЗ 2190)

6. Снимите шланги с патрубков корпуса термостата.

Термостат со снятыми шлангами системы охлаждения Лада Гранта (ВАЗ 2190)

7. Головкой на 13 мм отверните 2 гайки крепления корпуса термостата и снимите корпус со шпилек головки блока цилиндров.

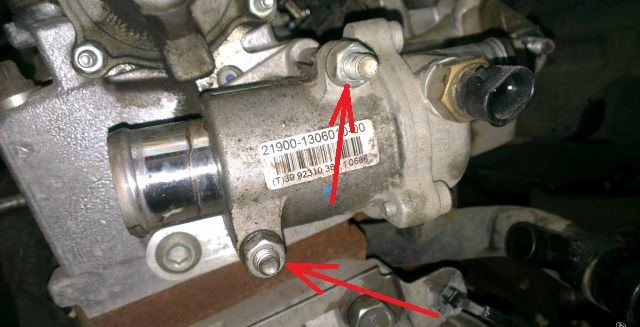

Размещение гаек крепления термостата Лада Гранта (ВАЗ 2190)

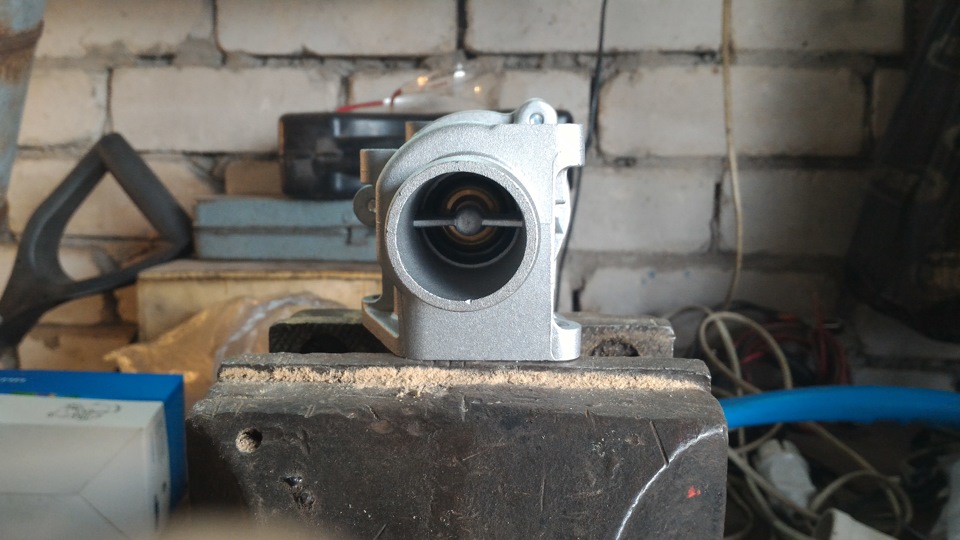

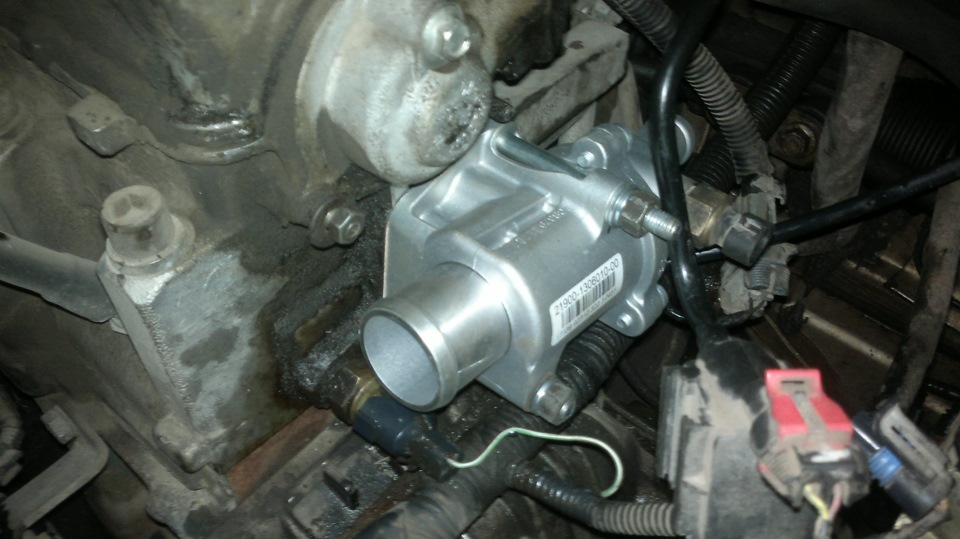

Снятый термостат двигателя Лада Гранта (ВАЗ 2190)

Снятый термостат системы охлаждения двигателя Лада Гранта (ВАЗ 2190)

Примечание:

Соединение корпуса термостата с головкой блока цилиндров уплотнено прокладкой.

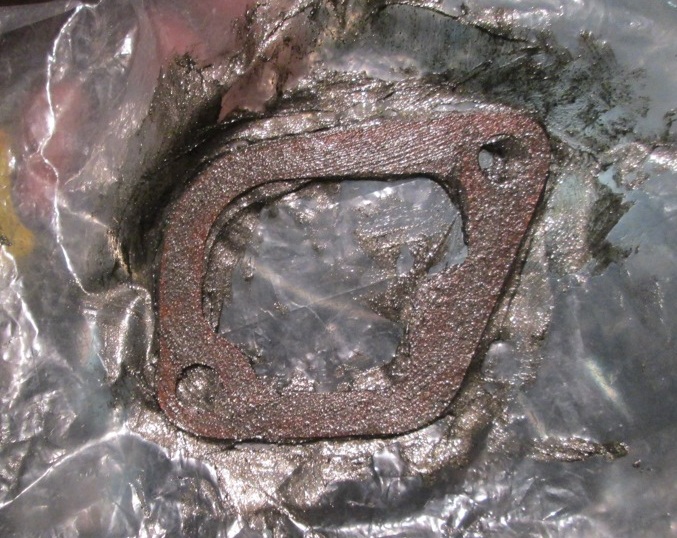

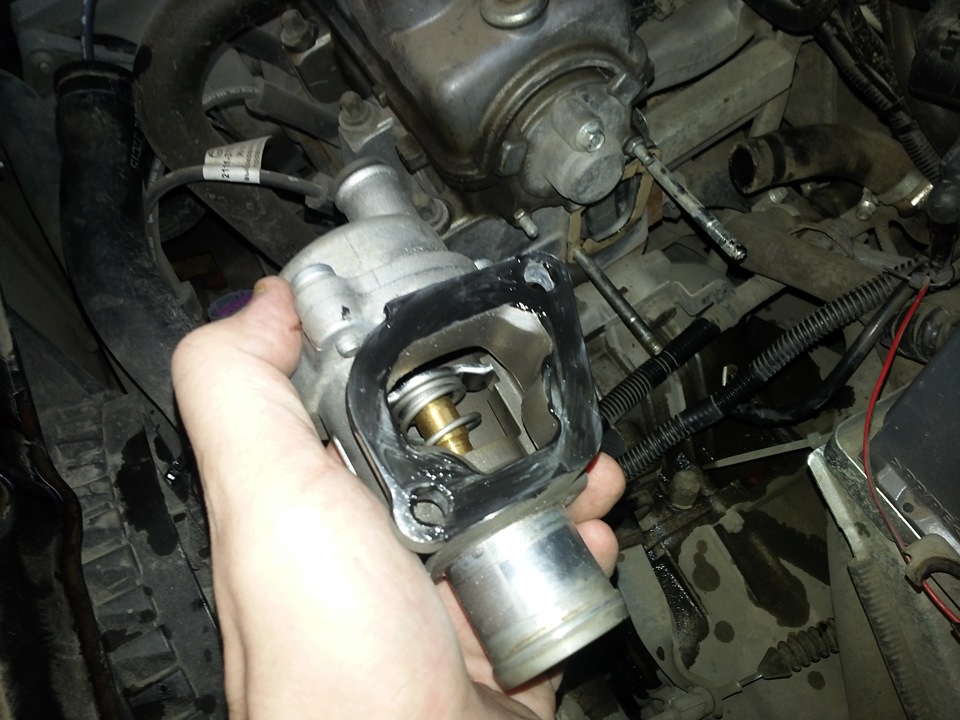

Уплотнительная прокладка термостата Лада Гранта (ВАЗ 2190)

8. Ключом Torx T-30 отверните 3 винта крепления крышки термостата Лада Гранта (показано со снятым датчиком температуры охлаждающей жидкости) и снимите крышку.

Размещение винтов крепления крышки термостата Лада Гранта (ВАЗ 2190)

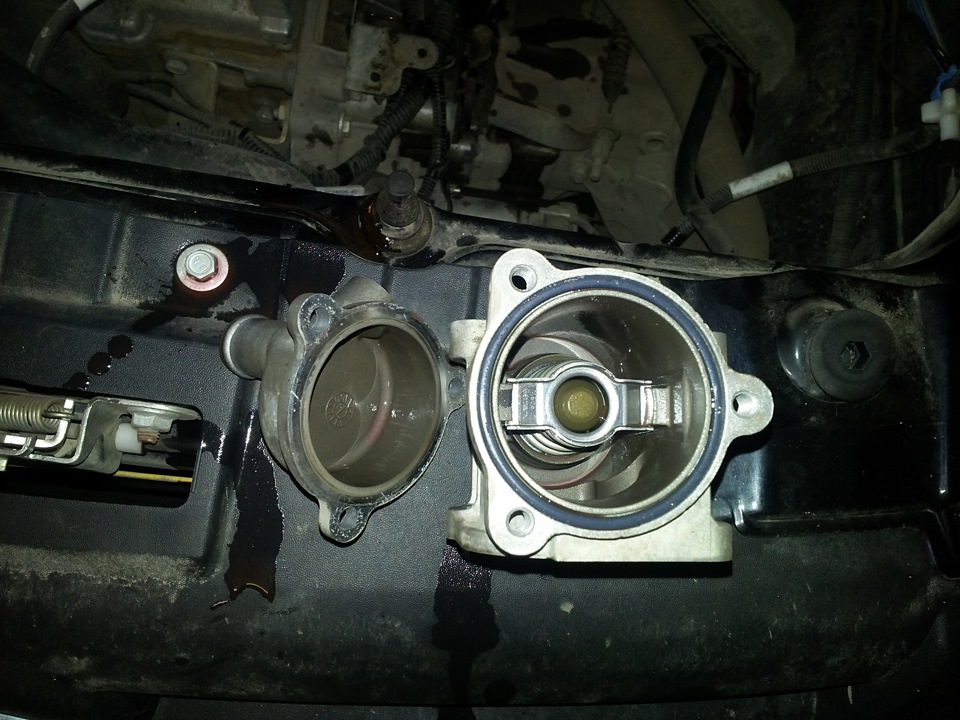

Снятие крышки термостата Лада Гранта (ВАЗ 2190)

Примечание:

Соединение крышки с корпусом термостата уплотнено резиновым кольцом.

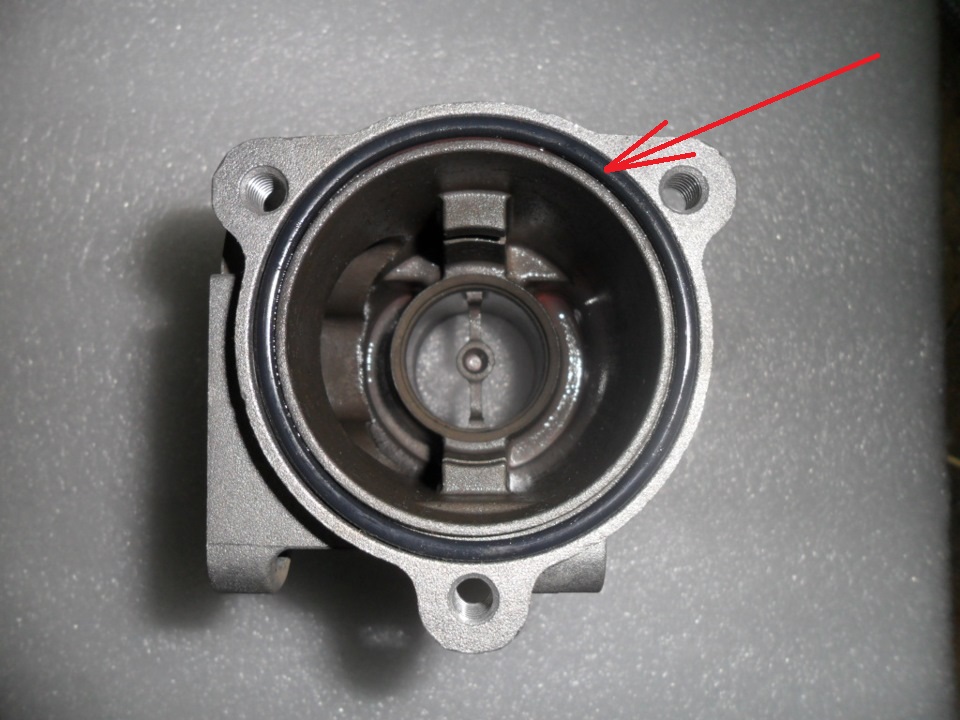

Уплотнительное кольцо крышки корпуса термостата Лада Гранта (ВАЗ 2190)

9. Преодолевая усилие пружины, нажмите губками плоскогубцев на фиксирующую пластину. Поворачивая пластину в любую сторону, выведите ее из зацепления с выступами корпуса термостата.

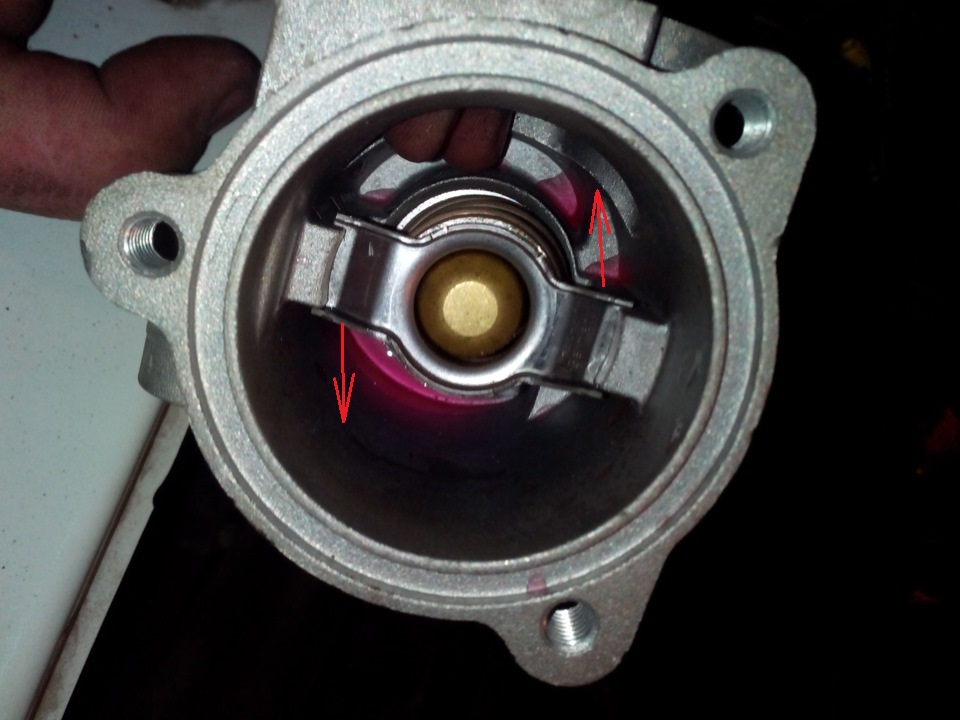

Направление снятия фиксирующей пластины термостата Лада Гранта (ВАЗ 2190)

10. Выньте пластину, пружину и баллон термостата.

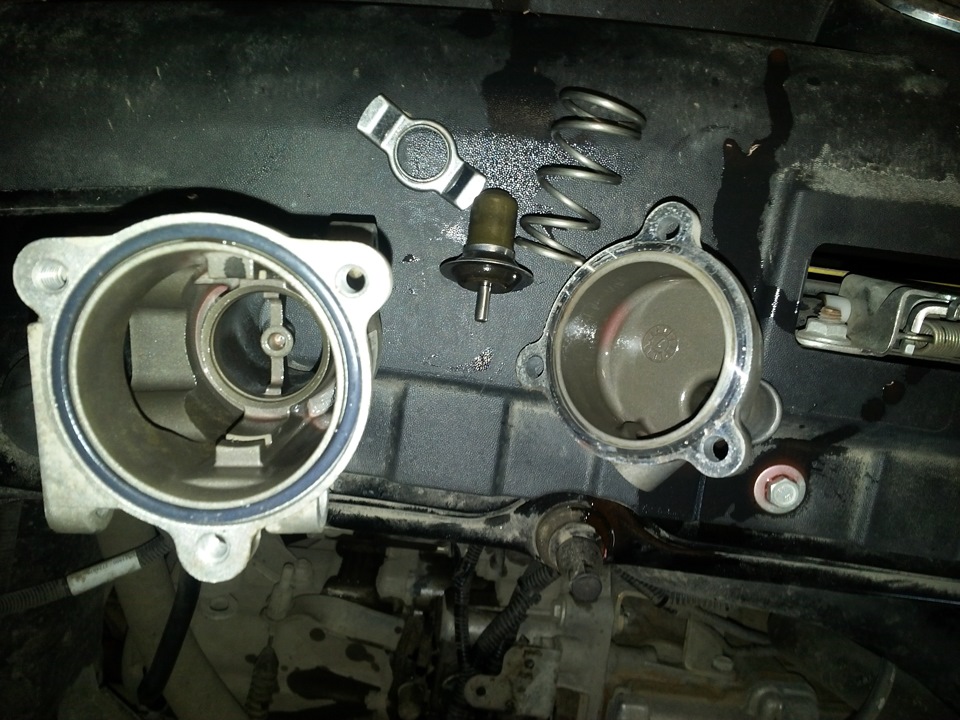

Снятие пластины с пружиной и баллоном термостата Лада Гранта (ВАЗ 2190)

11. Для проверки термостата на Лада Гранта, опусьтите его баллон в прозрачный сосуд с охлаждающей жидкостью. Подогрейте сосуд, одновременно помешивая жидкость и контролируя по термометру начало перемещения штока баллона.

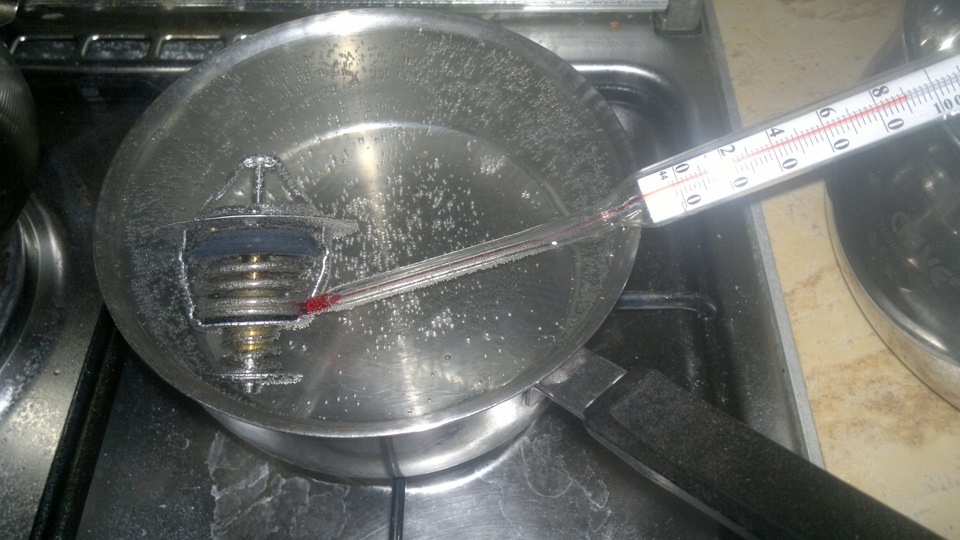

Проверка термостата Лада Гранта (ВАЗ 2190)

Примечание:

У исправного термостата шток баллона должен начать выдвигаться при температуре 85±2°C. При температуре жидкости 100±2°C шток баллона должен полностью выдвинуться – ход штока не менее 8 мм.

12. Соберите и установите термостат в обратной последовательности. При установке баллона его шток должен войти в отверстие корпуса.

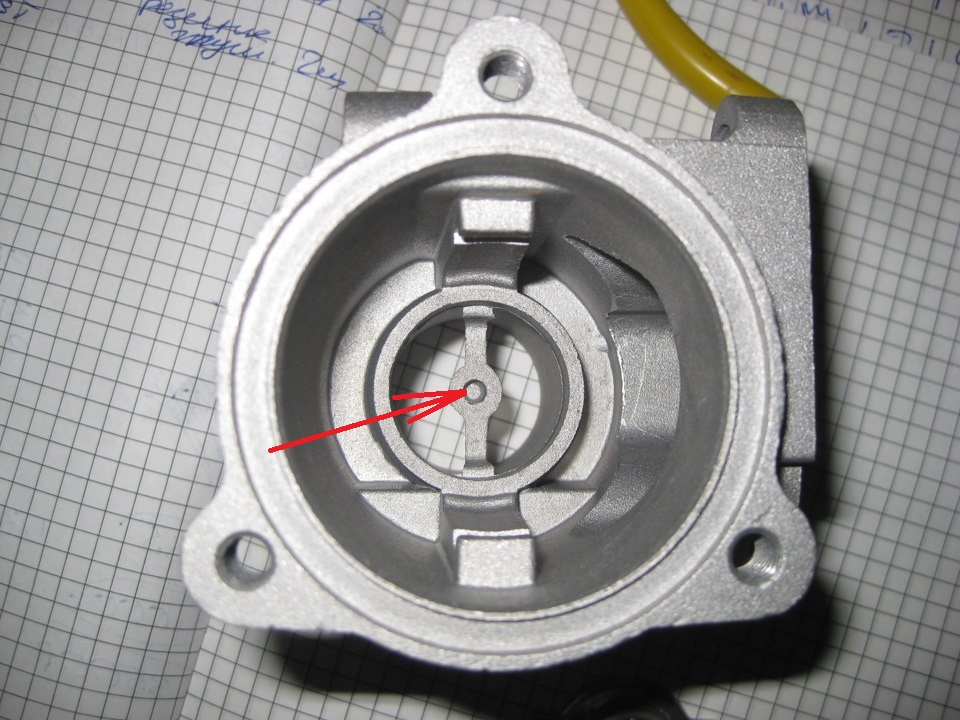

Отверстие в корпусе термостата для установки штока баллона элемента термостата Лада Гранта (ВАЗ 2190)

Примечание:

Уплотнительное кольцо крышки термостата и прокладку в соединении корпуса с головкой блока цилиндров замените новыми. Перед монтажом, очистите от остатков старой прокладки привалочные поверхности головки блока цилиндров и корпуса термостата наждачной бумагой и ветошью.

Установка новой прокладки на корпус термостата Лада Гранта (ВАЗ 2190)
