Снятие и регулировка привода управления механизмом выбора передач Chevrolet Niva

Инструменты:

• Отвертка плоская средняя
• Вороток под торцевую насадку
• Удлинитель для торцового воротка
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Гаечный ключ накидной прямой 13 мм

Примечание:

Работу проводим на смотровой канаве или эстакаде.

1. Снимаем промежуточный вал, как описано здесь.

2. Снимаем облицовку туннеля пола, как описано здесь.

3. Отворачиваем рукоятку рычага переключения передач.

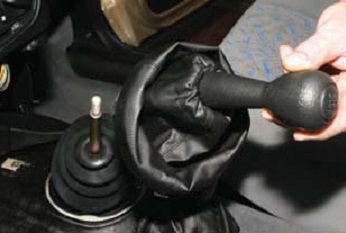

4. Снимаем ее вместе с чехлом.

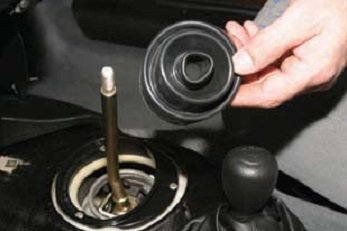

5. Снимаем с рычага переключения передач защитный чехол.

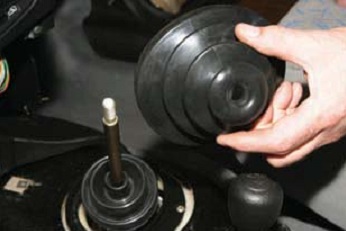

6. Снимаем с рычага уплотнительный чехол.

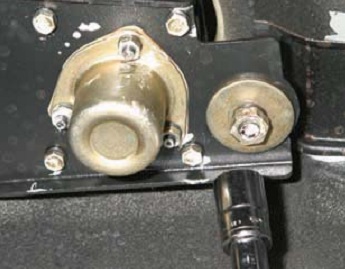

7. Ключом «на 17» отворачиваем гайку крепления привода управления механизмом выбора передач к задней опоре. Под гайкой установлены пружинная и плоская шайбы, а также распорная втулка.

8. Отвернув гайки крепления задней опоры силового агрегата, опускаем задний конец коробки передач (см. «Замена опор силового агрегата»).

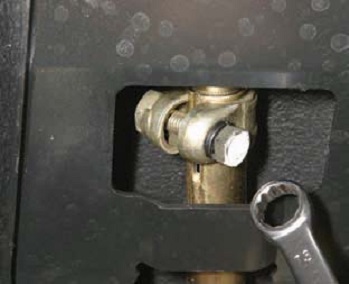

9. Накидным ключом «на 13» ослабляем болт хомута наконечника тяги.

10. Отверткой разжимаем хомут.

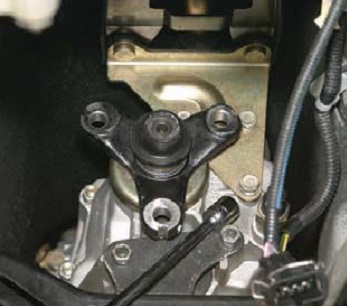

11. Головкой «на 13» с удлинителем отворачиваем три болта крепления кронштейна привода управления механизмом выбора передач к задней крышке коробки передач.

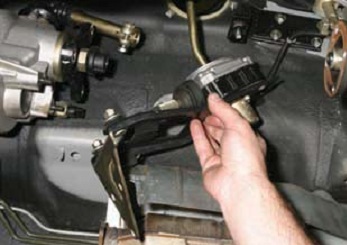

12. Выводя наконечник из отверстия тяги привода, снимаем привод управления механизмом выбора передач в сборе.

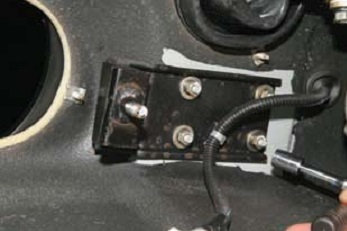

13. Для снятия задней опоры привода, головкой «на 10» отворачиваем четыре гайки крепления опоры к кузову.

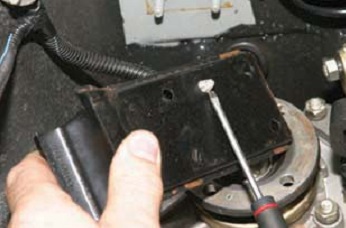

14. Сняв опору со шпилек, отверткой сжимаем лепестки держателя проводов и отсоединяем держатель от опоры.

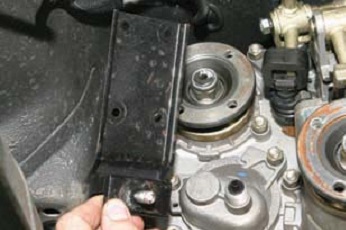

15. Снимаем заднюю опору привода управления механизмом выбора передач.

16. Устанавливаем привод в обратной последовательности. Тягу привода управления коробкой передач переводим в нейтральное положение.

Примечание:

При установке привода удерживаем рычаг переключения передач в положении, определяемом следующими размерами (в мм): Д=1,5±0,5; Е=1±0,5; (см. рис. «Привод управления механизмом выбора передач»). В этом положении рычага затягиваем болт хомута тяги привода управления.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
