Проверка датчика положения дроссельной заслонки (TPS)

Датчик положения дроссельной заслонки представляет собой потенциометр со скользящим контактом, который перемещается соответственно вращению оси дроссельной заслонки, указывая угол открытия заслонки. При повороте оси дроссельной заслонки напряжение сигнала датчика ее положения изменяется. На основе изменения значения напряжения сигнала датчика и скорости его изменения электронный блок управления двигателем определяет степень и скорость открытия дроссельной заслонки.

Рис. 2.244. Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки установлен на боковой стороне корпуса дроссельной заслонки, подвижная часть датчика соединена с осью дроссельной заслонки. Датчик выполнен в виде переменного резистора (потенциометра), сопротивление которого меняется в зависимости от положения дроссельной заслонки. При открытии заслонки сопротивление датчика уменьшается, а при ее закрытии – возрастает. Блок управления двигателем подает на датчик опорное напряжение и измеряет напряжение в сигнальной цепи датчика. ЭБУ использует информацию от датчика положения дроссельной заслонки для регулирования угла опережения зажигания и длительности впрыска топлива. По сигналам от датчика положения дроссельной заслонки и датчика массового расхода воздуха ЭБУ вычисляет нагрузку двигателя.

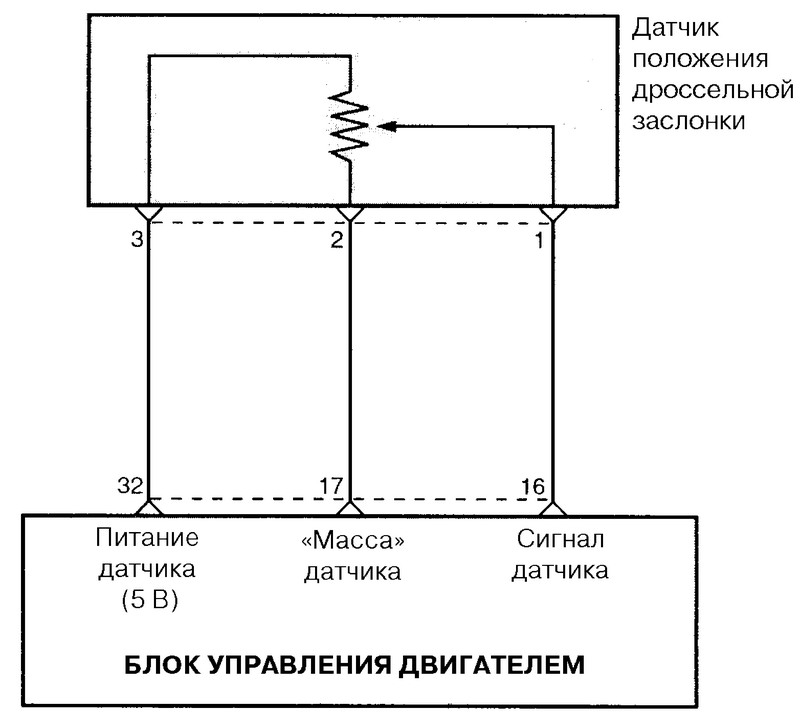

 Рис. 2.245. Схема соединений датчика положения дроссельной заслонки с ЭБУ
