Снятие и установка двигателя (8V) Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 16 мм
• Насадка на вороток 18 мм
• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ рожковый 18 мм
• Домкрат подкатной

Примечания:

Работу выполняем при необходимости ремонта двигателя или его замены.

Работу выполняем на смотровой канаве или эстакаде.

Операции по демонтажу двигателя показываем для автомобиля с гидроусилителем руля и кондиционером.

Снятие и установка двигателя Лада Ларгус

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

2. Сливаем из двигателя масло и охлаждающую жидкость.

3. Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора.

Соединение приемной трубы с выпускным коллектором двигателя 1,6 (8V)

1 - пружина

2 - прижимная пластина

3 - гайка

4. Отсоединяем наконечник топливной трубки от штуцера топливной рампы.

5. Отсоединяем наконечник троса от промежуточного рычага привода дроссельной заслонки.

6. Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера впускного трубопровода двигателя.

7. Отсоединяем трубку продувки адсорбера от патрубка на впускном трубопроводе.

8. Снимаем бачок гидроусилителя рулевого управления с кронштейна верхней поперечины рамки радиатора.

9. Отсоединяем кронштейн трубки гидроусилителя рулевого управления от блока цилиндров.

10. Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и, не отсоединяя от насоса трубку и шланг, шнуром или проволокой подвязываем насос к верхней поперечине рамки радиатора так, чтобы он не мешал демонтажу двигателя.

11. Снимаем генератор.

12. Снимаем стартер.

13. Отворачиваем болты крепления компрессора кондиционера к кронштейну и, не разъединяя трубок системы кондиционирования, отводим компрессор в сторону и подвязываем, чтобы он не мешал снятию двигателя.

14. Снимаем радиатор системы охлаждения.

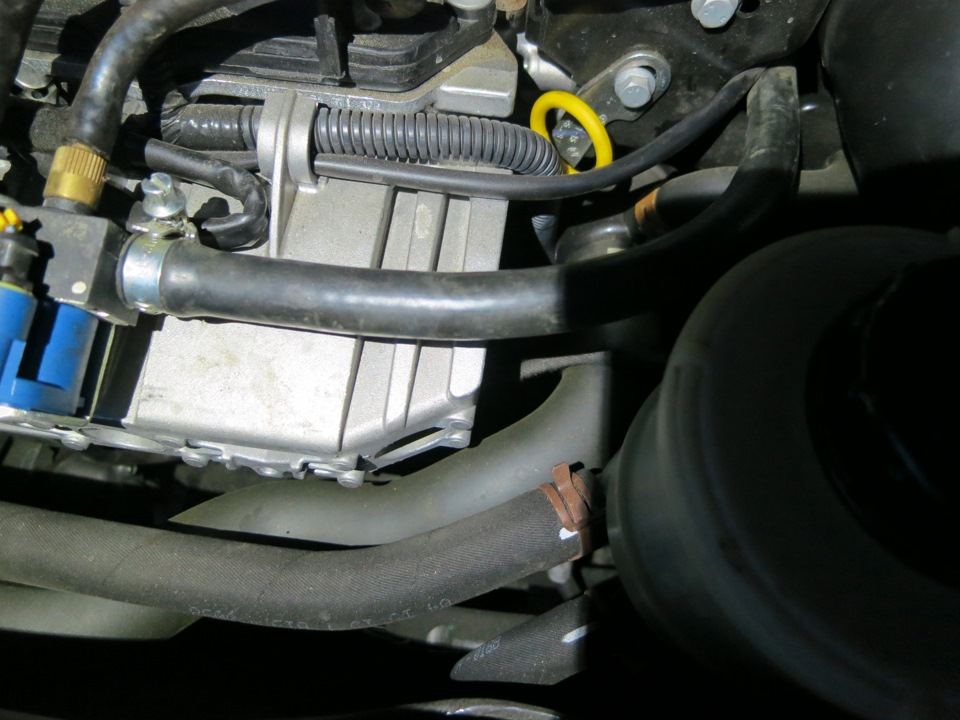

15. Отсоединяем от корпуса термостата, выпускного патрубка головки блока цилиндров и трубы насоса охлаждающей жидкости шланги системы охлаждения.

16. Отсоединяем колодки жгута проводов системы управления двигателем от катушки зажигания, регулятора холостого хода, топливных форсунок, электромагнитного клапана продувки адсорбера и датчиков: концентрации кислорода, детонации, абсолютного давления воздуха, температуры воздуха на впуске, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, положения коленчатого вала, положения дроссельной заслонки (см. соответствующие разделы).

17. Отводим жгуты проводов от двигателя в сторону.

18. Снимаем коробку передач.

19. Поднимаем капот и удерживаем его в вертикальном положении. Закрепляем цепи подъемного устройства за рымы двигателя (показаны стрелками).

20. Натянув цепи, убираем упор из-под двигателя, который поддерживал его при снятии коробки передач.

21. Снимаем правую опору силового агрегата.

Примечание:

Перед тем, как вынимать двигатель, необходимо еще раз проверить, все ли шланги, трубки, провода отсоединены от двигателя и отведены в сторону.

22. С помощью подъемного устройства поднимаем и вынимаем двигатель из моторного отсека.

23. Устанавливаем двигатель на Лада Ларгус в обратной последовательности.
