Снятие и установка модуля зажигания ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Шестигранный ключ 5 мм
  • Гаечный ключ рожковый 10 мм

Детали и расходники:

  • Модуль зажигания

Примечание:

При некорректно работающем модуле зажигания, двигатель может начать троить, так как модуль перестанет посылать импульс на какой-то высоковольтный провод, а может и на несколько проводов и соответственно свеча не будет выдавать искру.

1. Отсоединяем клемму "минуса" от аккумулятора.

Снимаем клемму с аккумуляторной батареи Lada Kalina

2. Отсоединяем высоковольтные провода от модуля зажигания.

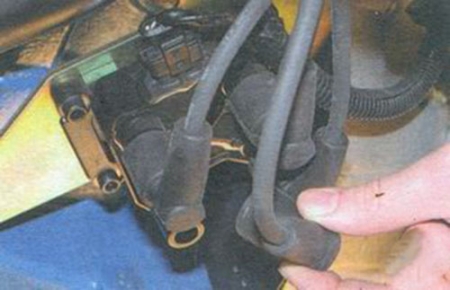

Снятие высоковольтных проводов с модуля зажигания Lada Kalina

Примечание:

Желательно запомнить подключение проводов, но если Вы забыли куда какой провод подключать, то посмотрите на цифры, написанные на корпусе модуля зажигания, это номера цилиндров, по ним и вставляйте нужные высоковольтные провода.

3. Теперь отсоедините от модуля колодку с проводами, нажав на фиксатор.

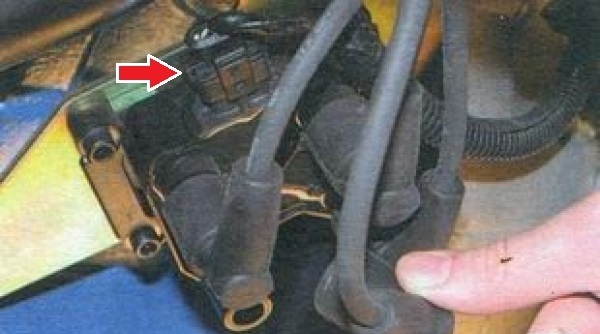

Колодка жгута проводов модуля зажигания Lada Kalina

4. Откручиваем шестигранником на 5 четыре болта, которые крепят модуль зажигания, и снимаем его.

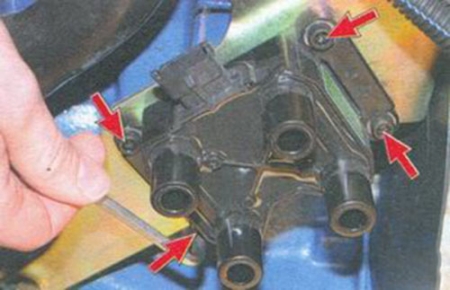

Винты крепления модуля зажигания Lada Kalina

5. Операции по установке нового модуля зажигания происходят в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
