Замена элементов стабилизатора поперечной устойчивости Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 17 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Выколотка из мягкого металла
  • Отвертка плоская малая
  • Нож

Детали и расходники:

  • Мыло
  • Вода
  • Аэрозольная смазка типа WD-40
  • Подушки штанги стабилизатора

Примечания:

Работу проводим на смотровой кана­ве или эстакаде.
Показано снятие правой стойки стаби­лизатора поперечной устойчивости.
Левая стойка снимается аналогично.

1. Накидным ключом «на 17» отво­рачиваем гайку крепления стой­ки стабилизатора к рычагу перед­ней подвески, удерживая болт ключом того же размера.

Отворачиваем гайку крепления стабилизатора к рычагу передней подвески Lada Kalina

2. Выколоткой из мягкого металла вы­биваем болт.

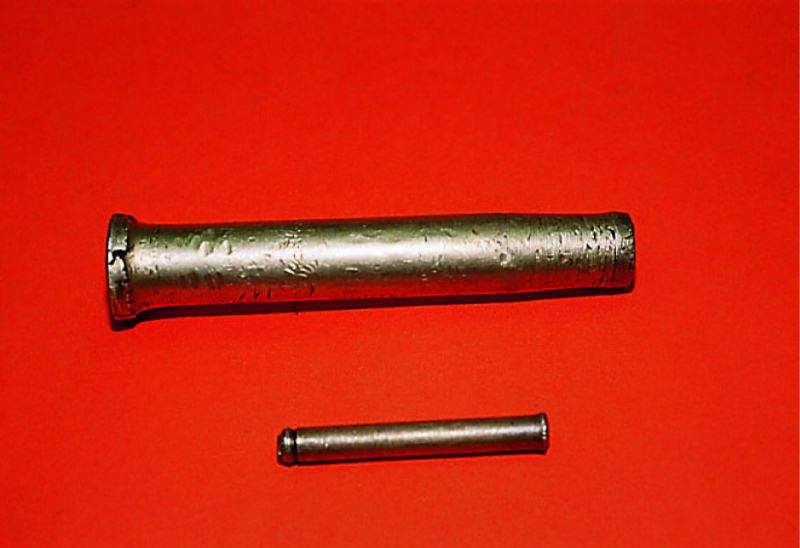

Выколотка из мягкого металла Lada Kalina

Выколотки из мягкого металла.

3. Для удобства снятия стойки со штанги стабилизатора, отворачиваем с пра­вой стороны две гайки крепления кронштейна подушки стабилизатора (как показано ниже).
Опустив правую часть стабилизатора снимаем стойку со штанги ста­билизатора.

Снимаем стойки стабилизатора Lada Kalina

4. Как правило, на автомобилях с боль­шим пробегом, изношенные стойки снимаются легко.
Если же стойку сразу снять не удает­ся, рекомендуем вставить тонкое лез­вие отвертки между стержнем штанги и резиновой втулкой и отжать резину. После этого, в образовавшуюся щель следует впрыснуть проникаю­щую жидкость типа WD-40 и, пока­чивая стойку из стороны в сторону, снять ее со штанги стабилизатора.

Аэрозольная проникающая жидкость для снятия деталей Lada Kalina

5. Новую стойку устанавливаем в обрат­ной последовательности, предвари­тельно очистив конец штанги и сма­зав ее мыльным раствором.

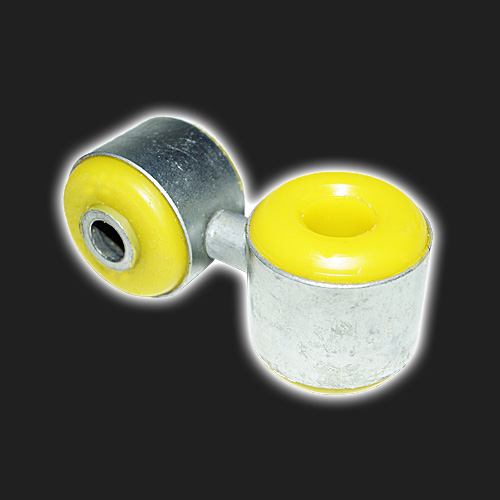

Новая стойка стабилизатора поперечной устойчивости Lada Kalina

6. Для замены подушек штанги стаби­лизатора отворачиваем гайки бол­тов крепления стоек стабилизатора поперечной устойчивости к рычагам и вынимаем болты.

Головкой «на 13» отворачиваем гайки крепления кронштейна по­душки.

Отворачиваем гайки крепления подушки кронштейна стабилизатора поперечной устойчивости Lada Kalina

7. Снимаем кронштейн и стойку стабилизатора со штанги (см. выше).

Снимаем кронштейн подушки штанги стабилизатора Lada Kalina

8. Снимаем со штанги подушку.

Снимаем подушку стабилизатора Lada Kalina

9. Как правило, изношенные подушки легко снимаются со штанги, но в слу­чае затруднения разрезаем подушку ножом и снимаем ее.

Ножом разрезаем старую подушку стабилизатора Lada Kalina

10. Устанавливаем новую подушку в об­ратной последовательности, смазав штангу и отверстие в подушке мыль­ным раствором.

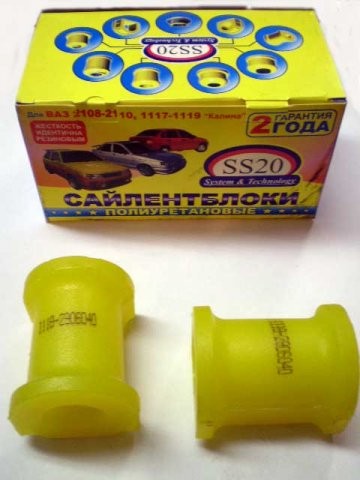

Новые подушки стабилизатора Lada Kalina

11. Подушку с другой стороны штанги стабилизатора заменяем аналогично. Для снятия стабилизатора попереч­ной устойчивости отсоединяем трубу дополнительного глушителя от катколлектора, как описано здесь.
Отсоединяем стойки стабилизатора поперечной устойчивости от рыча­гов передней подвески и снимаем кронштейны подушек штанги стаби­лизатора (см. выше).

Снимаем стабилизатор попереч­ной устойчивости.

Снимаем стабилизатор поперечной устойчивости Lada Kalina

12. Устанавливаем стабилизатор попе­речной устойчивости в обратной по­следовательности.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://wiki.zr.ru/147_Ремонт_Kalina
