Блок управления системой вентиляции и отопления Kalina 1117

Блок управления системой вентиляции и отопления:

1 — регулятор температуры воздуха;

2 — переключатель режимов работы вентилятора;

3 — регулятор распределения потоков воздуха;

4 — рычаг управления рециркуляцией воздуха;

5 — выключатель обогрева заднего стекла.

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков может задавать несколько основных направлений потока воздуха в салоне автомобиля.

Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.

Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.

Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля.

Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха — вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов.

Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

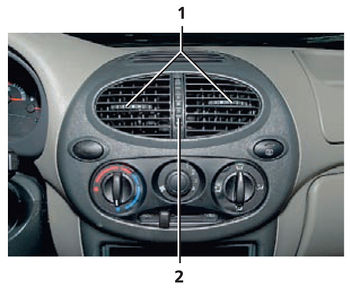

Центральные дефлекторы системы вентиляции и отопления:

1 — маховичок регулировки направления воздушного потока влево-вправо;

2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается).

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю часть дефлектора. Практически также регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).
