Снятие и установка монтажных блоков ВАЗ (Lada) Kalina 1117

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка крестовая средняя
  • Пинцет малый
  • Пинцет большой

Примечание:

Монтажный блок реле и предохра­нителей находится в панели прибо­ров под крышкой, слева от рулевой колонки. В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.

1. Для доступа к монтажному блоку поддеваем за приливы крышку пане­ли приборов, с левой и правой стороны.

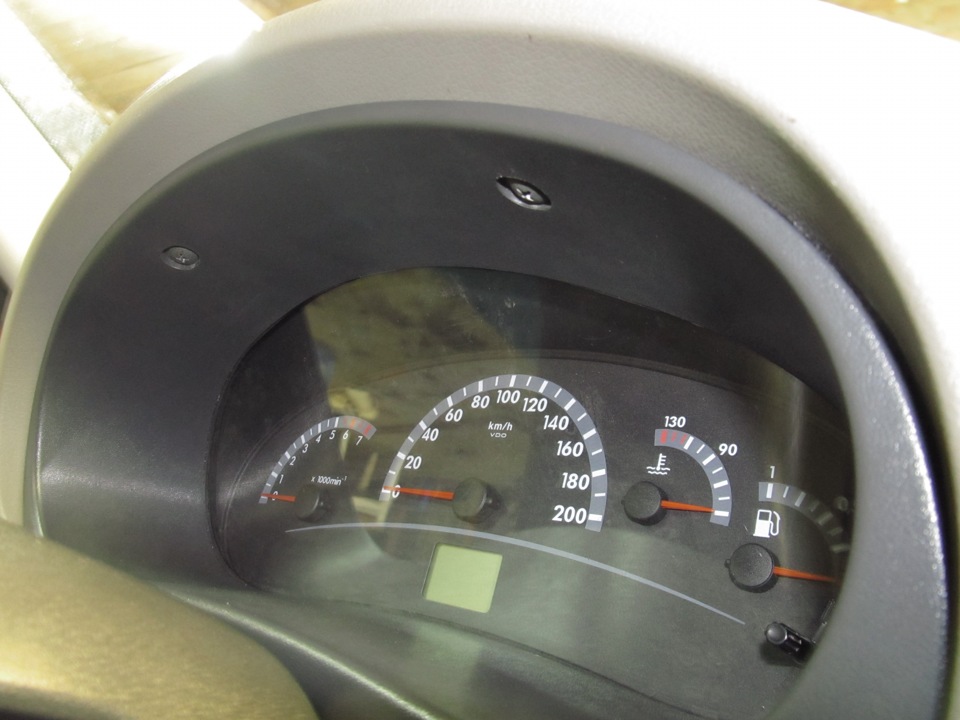

Крышка панели приборов Lada Kalina

2. Опускаем крышку.

Опускаем крышку панели приборов Lada Kalina

3. Маркировка гнезд для предохрани­телей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.

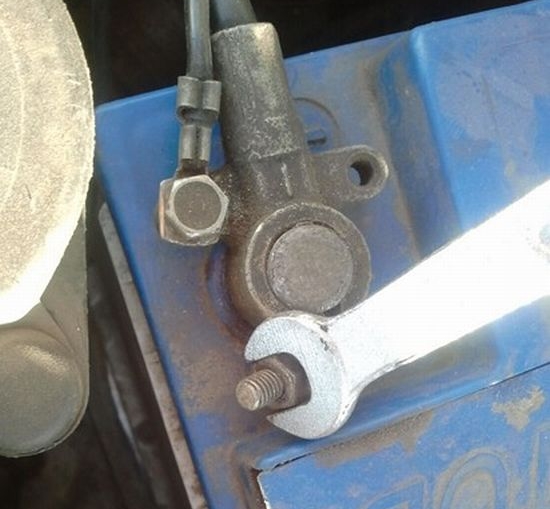

4. Перед заменой реле и предохраните­лей отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Неисправный предохранитель опре­деляем по перегоревшей перемычке.

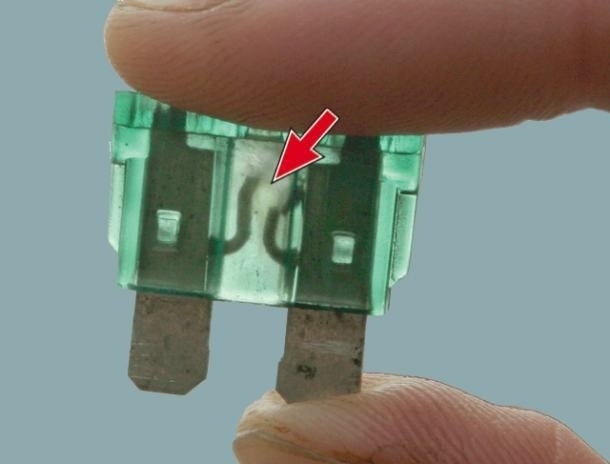

Перегоревшая перемычка предохранителя Lada Kalina

5. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчитанные на определенную ве­личину номинального тока (величина номинального тока предохранителя указана на его корпусе). Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

6. Маленьким пинцетом извлекаем предохранитель.

Извлекаем предохранитель Lada Kalina

7. Аналогично извлекаем реле малого размера.

Извлекаем реле малого размера Lada Kalina

8. Большим пинцетом извлекаем реле большого размера.

Извлекаем реле большого размера Lada Kalina

9. Для проверки надежности контактов наконечников проводов с выводами реле и предохранителей необходи­мо извлечь монтажный блок из гнез­да панели приборов. Для этого, крестообразной отверткой отво­рачиваем саморез нижнего креп­ления монтажного блока к панели приборов.

Саморез нижнего крепления блока реле Lada Kalina

10. Потянув блок на себя, выводим два его боковых пластмассовых фиксато­ра (по одному с каждой стороны) из прорезей металлических кронштей­нов панели приборов и вынимаем блок из гнезда па­нели приборов.

Извлекаем блок реле Lada Kalina

11. Устанавливаем монтажный блок в об­ратной последовательности.

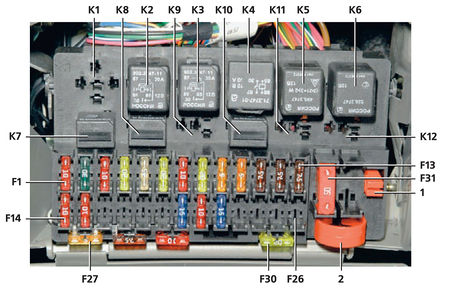

Компоненты расположенные на монтажном блоке Lada Kalina

Монтажный блок реле и предохранителей:

F1-F31 — предохранители;
К1-К6 — реле большого размера;
К7-К12 — реле малого размера;
1 — маленький пинцет для извлечения предохранителей и реле малого размера;
2 — большой пинцет для извле­чения реле большого размера.
