Снятие и установка переднего бампера Lancer X

Вам потребуются: торцовые ключи «на 10» и «на 12», отвертки с плоским и крестообразным лезвием

Снятие и установка переднего бампера Митсубиси Лансер X

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 115).

2. Снимите подкрылки передних колес (см. «Снятие и установка брызговиков колес и подкрылков», с. 227).

3. Снимите передний брызговик двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 85).

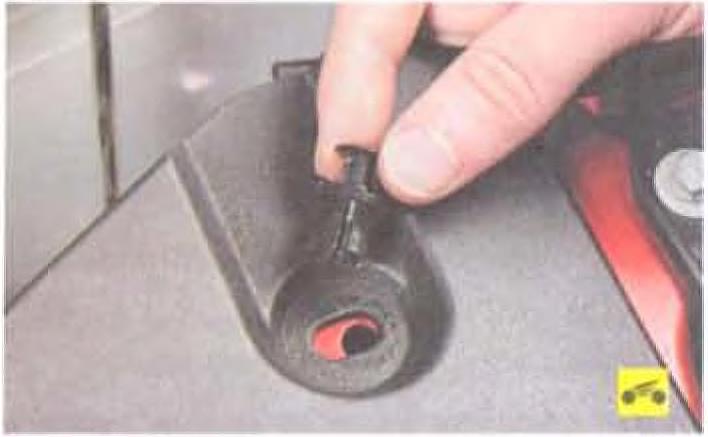

4. Подденьте отверткой фиксаторы трех пистонов крепления накладки переднего бампера и выньте фиксаторы.

5. Извлеките 3 пистона крепления верхней накладки.

Прмечание:

Так расположены пистоны крепления верхней накладки бампера.

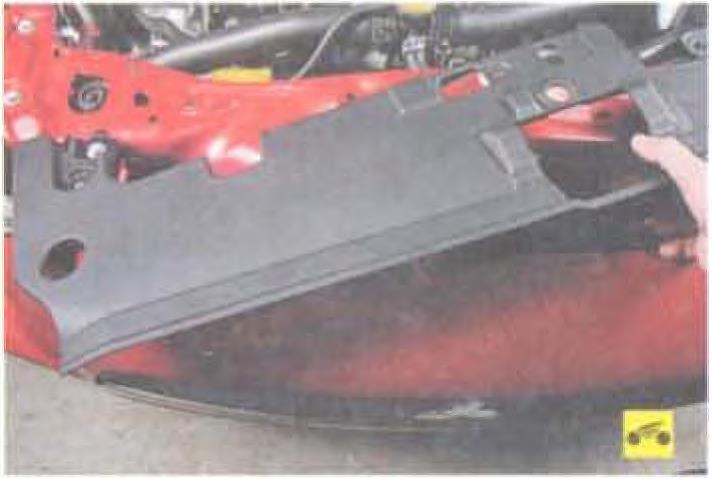

6. Снимите накладку переднего бампера Митсубиси Лансер X с автомобиля.

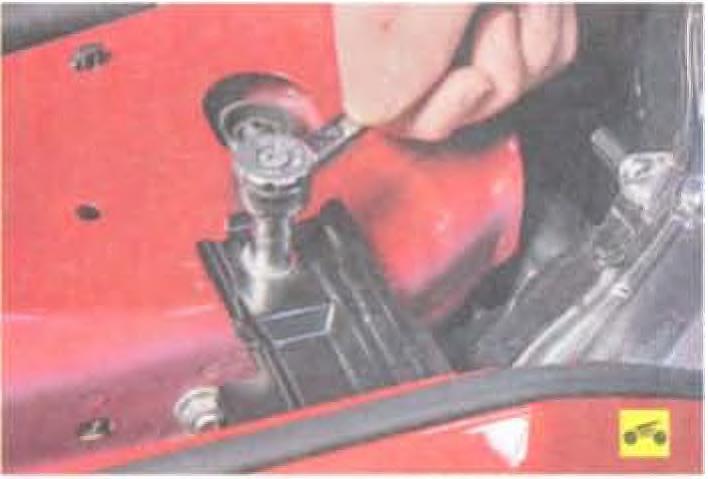

7. Выверните 4 болта крепления бампера к верхней рамке радиатора.

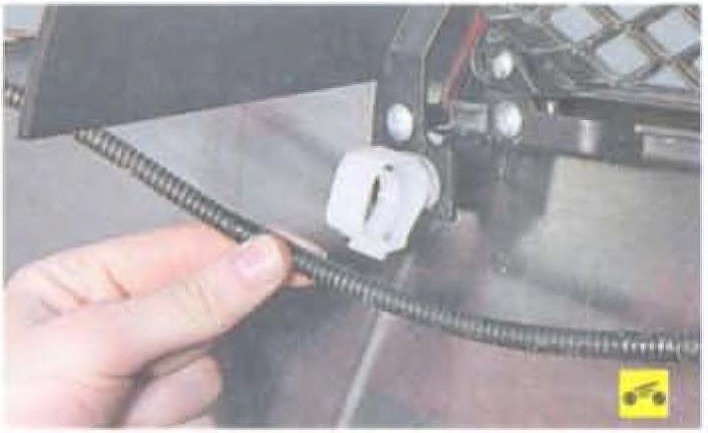

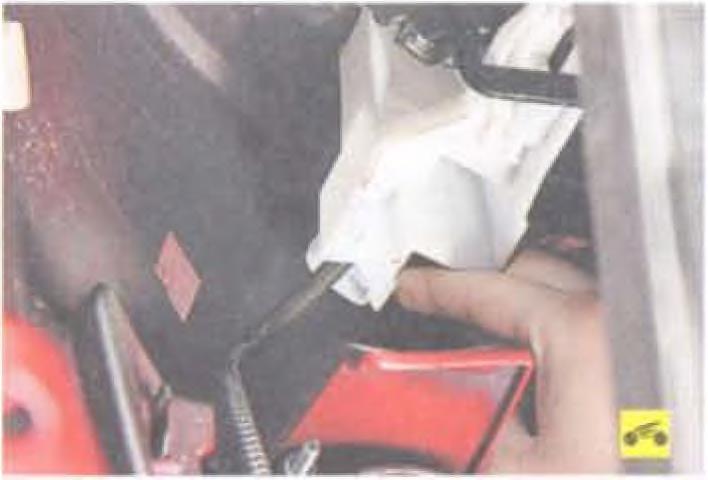

8. Извлеките жгут проводов противотуманных фар из держателя.

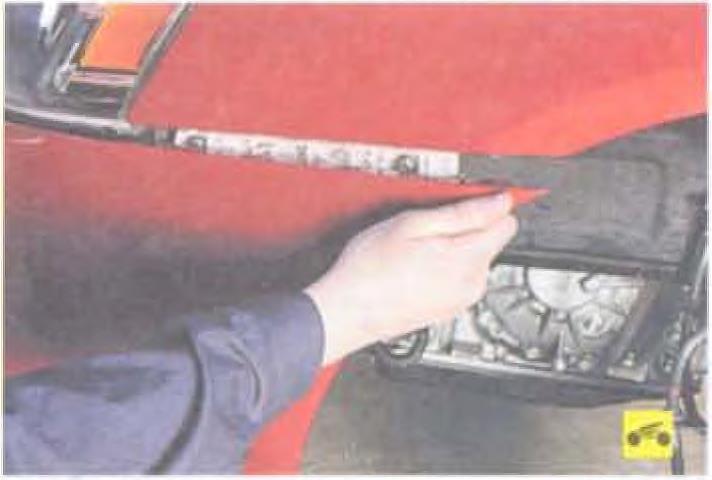

9. Аккуратно, преодолевая усилие фиксаторов, извлеките защелки крепления бампера Митсубиси Лансер X к крылу.

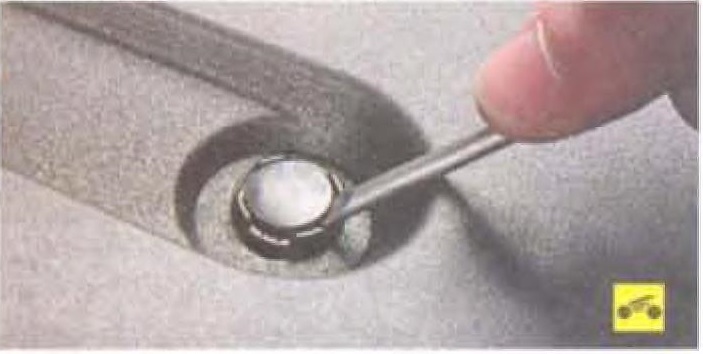

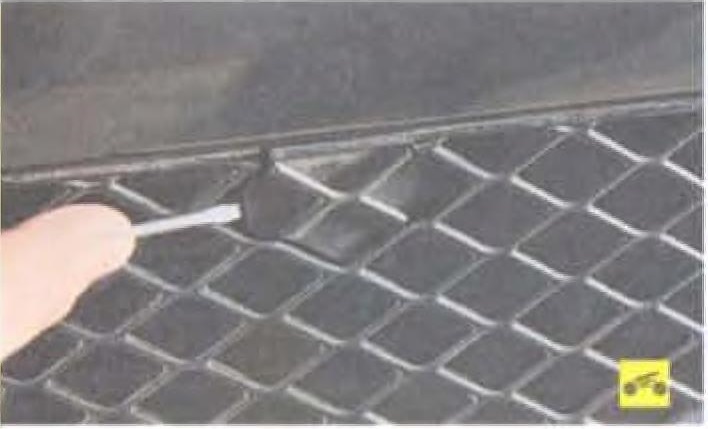

10. Извлеките 2 декоративные заглушки.

Примечание:

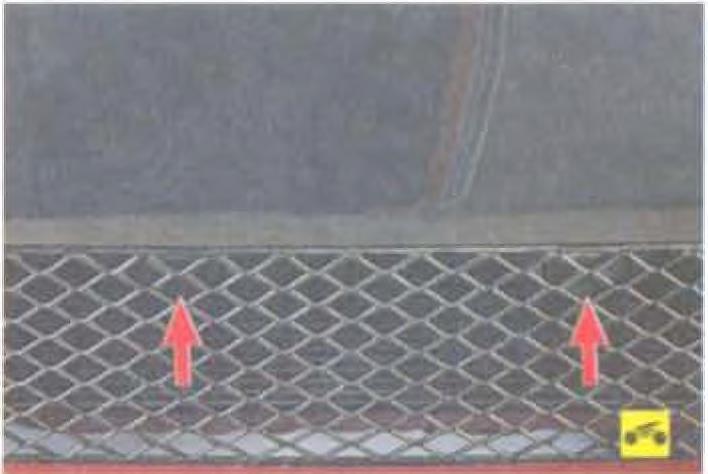

В этих местах расположены крепления переднего бампера, закрытые заглушками.

11. Выверните 2 болта крепления переднего бампера Митсубиси Лансер X к поперечине.

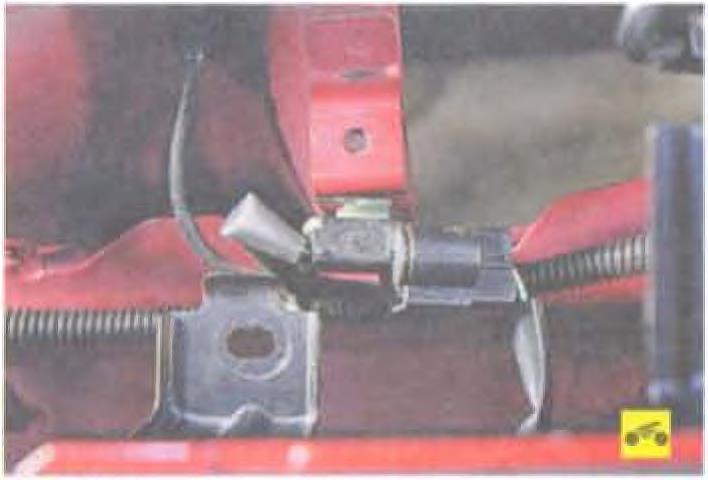

12. Разъедините колодки жгута проводов противотуманных фар.

13. Снимите передний бампер с автомобиля.

14. Извлеките из держателя жгут проводов.

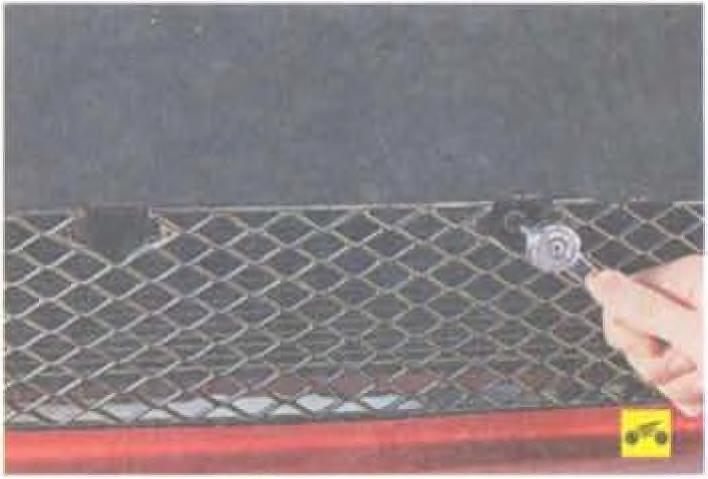

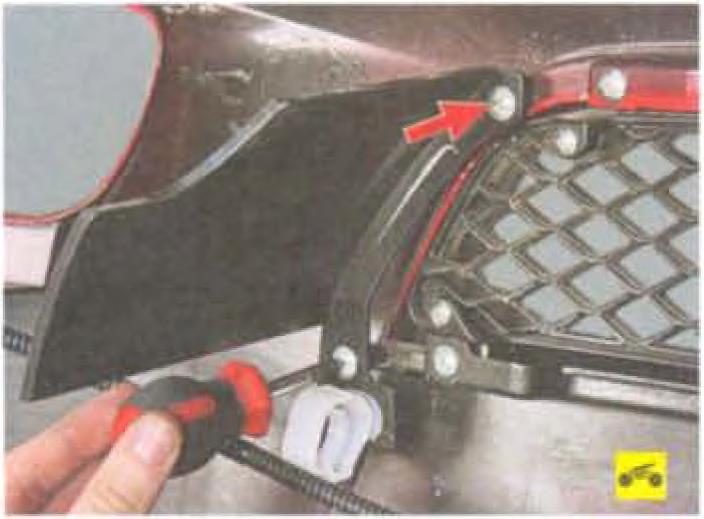

15. Выверните 2 винта крепления к бамперу щитка, направляющего поток воздуха на радиаторы, и снимите щиток.

16. Снимите нижнюю решетку.

17. Снимите верхнюю решетку облицовки радиатора (см. «Снятие и установка облицовки радиатора», с. 227).

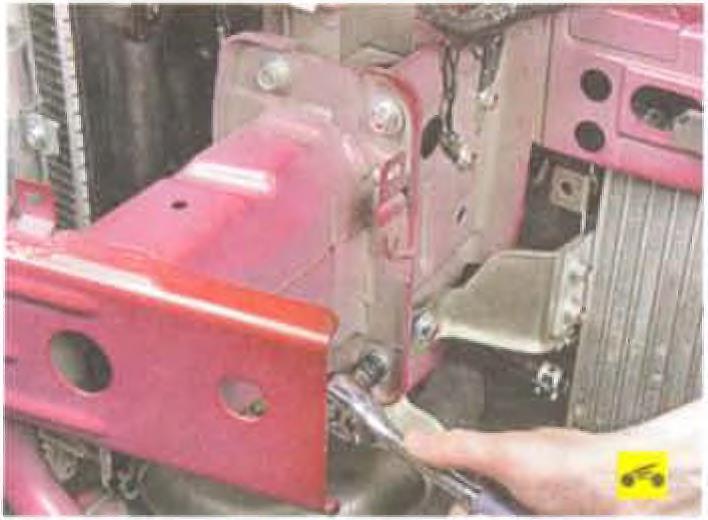

18. Выверните 4 болта левого крепления усилителя бампера к кузову.

19. Аналогично выверните болты правого крепления усилителя бампера и снимите усилитель.

20. Установите усилитель бампера и бампер Митсубиси Лансер X в порядке, обратном снятию.

Источник: Руководство по эксплуатации Mitsubishi Lancer X
