Снятие и установка плафона для задних пассажиров.

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Давно хотел поставить плафон для задних пассажиров, решил перед зимой реализовать.

Было приобретено:
— Плафон — 3C0 947 291 EY20.
— Разъем для плафона — 3B0 972 705.
— Пины для плафона — N 103 358 07 (3шт.).
— Кабель 5м.

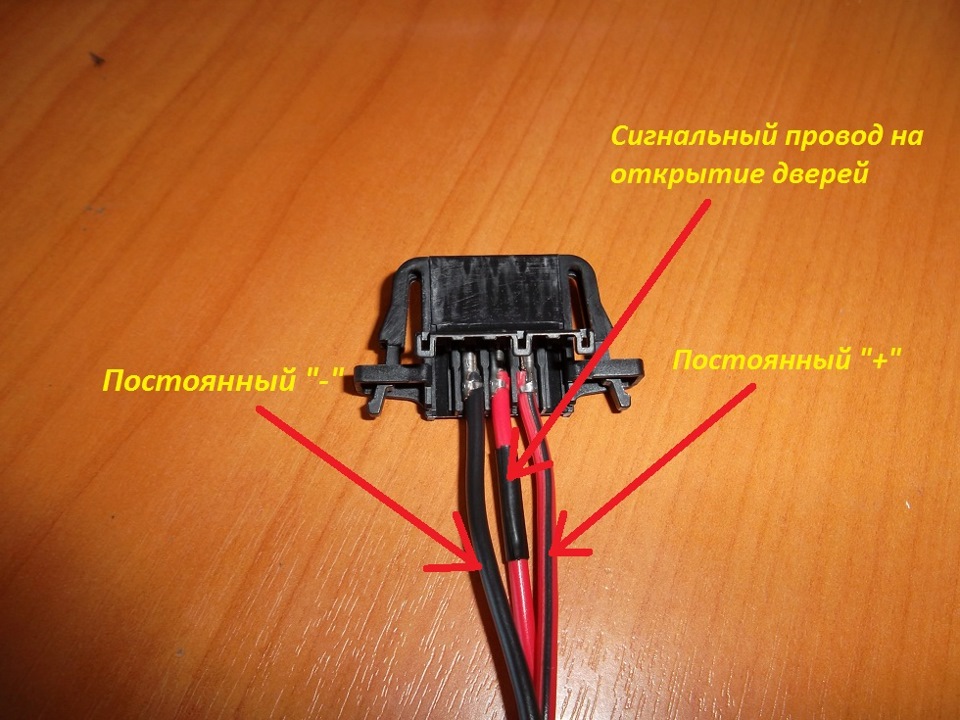

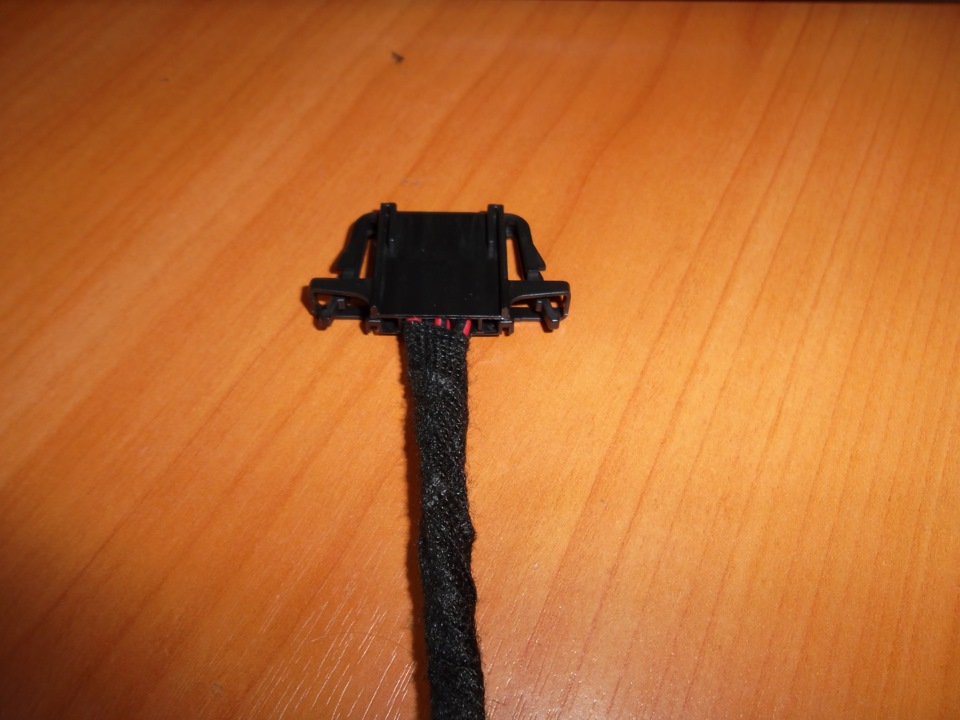

Подготавливаем разъём для плафона. Пины "1" и "5" не задействуются.

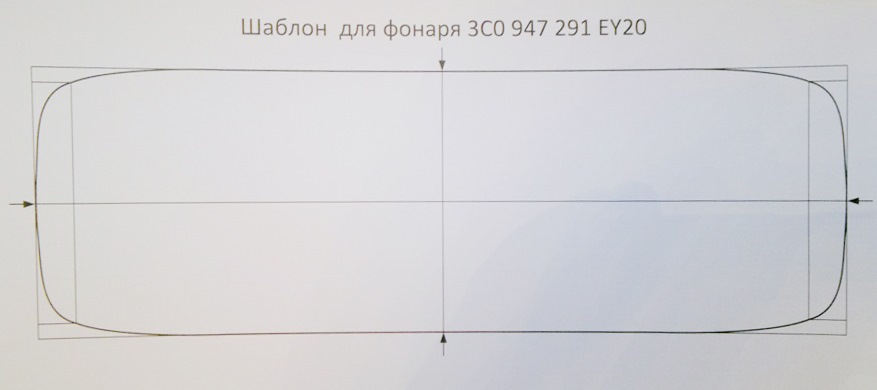

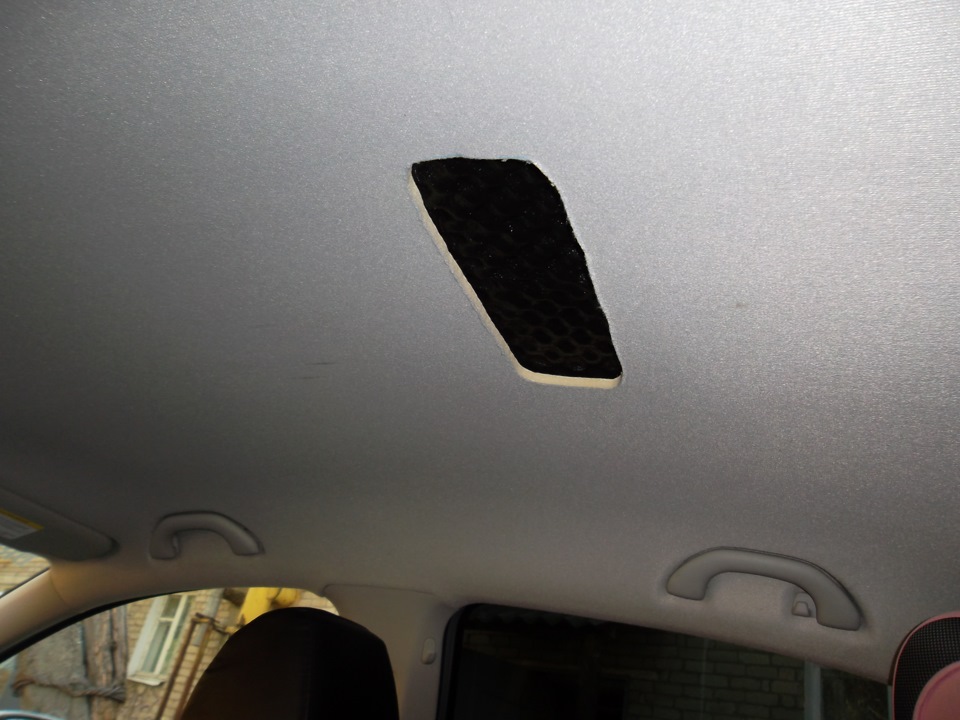

Далее нужно вырезать отверстие под плафон в потолке. Лучше всего это сделать по шаблону.

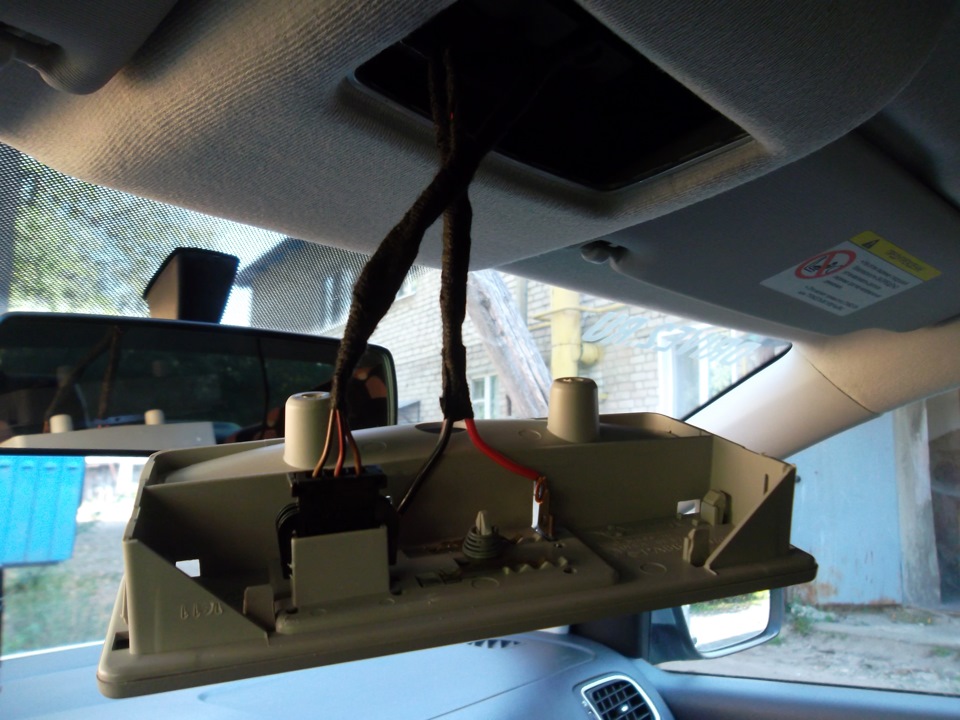

Затем снимаем передний плафон (снять стекло, вывернуть 2 болта и отщёлкнуть 2 защёлки по краям). Протягиваем провод от заднего плафона до переднего с помощью проволоки.

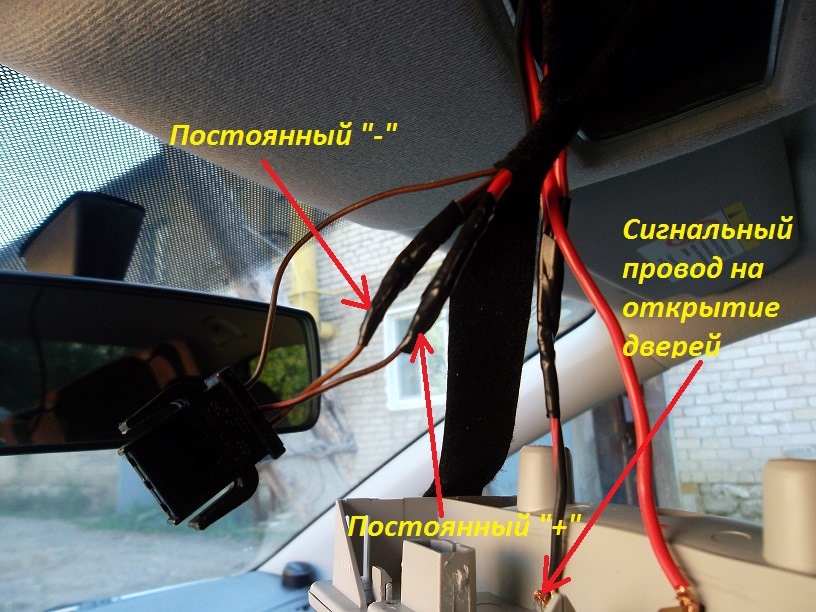

И подключаем:
— Постоянный "+" к красно-чёрному проводу разъема переднего плафона.
— Постоянный "-" к коричневому проводу разъёма переднего плафона.

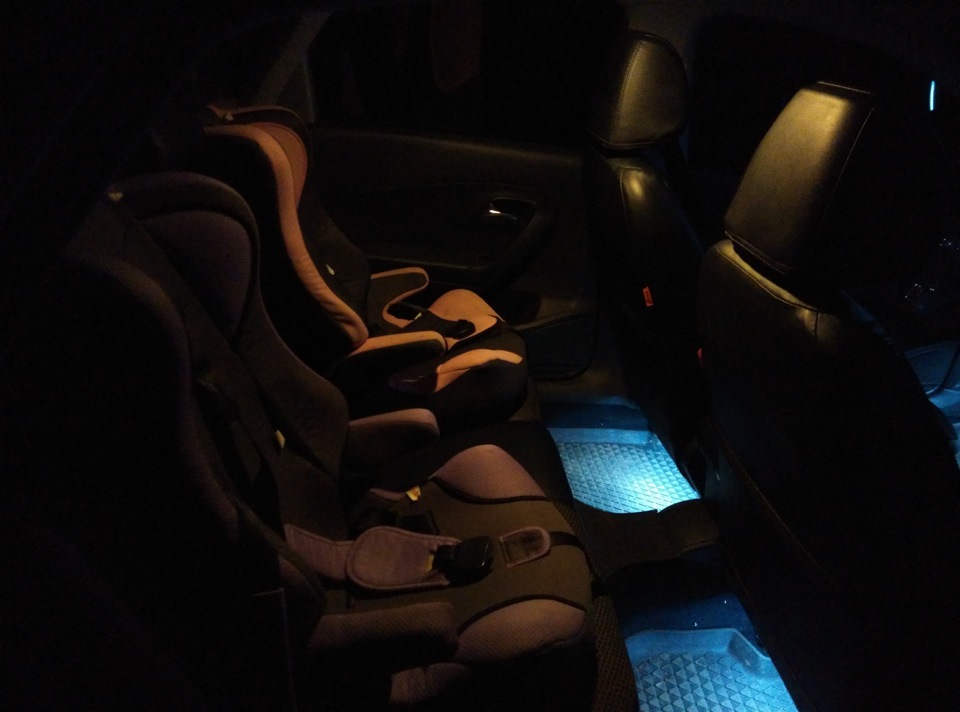

— Сигнальный провод на открытие дверей подключаем к контакту лампочки (который ближе к разъёму). У меня там уже подключена подсветка ног, поэтому сигнальный провод на открытие дверей я просто подцепил к проводу от подсветки ног.

И для аккуратности обматываем провода мохнатой изолентой.

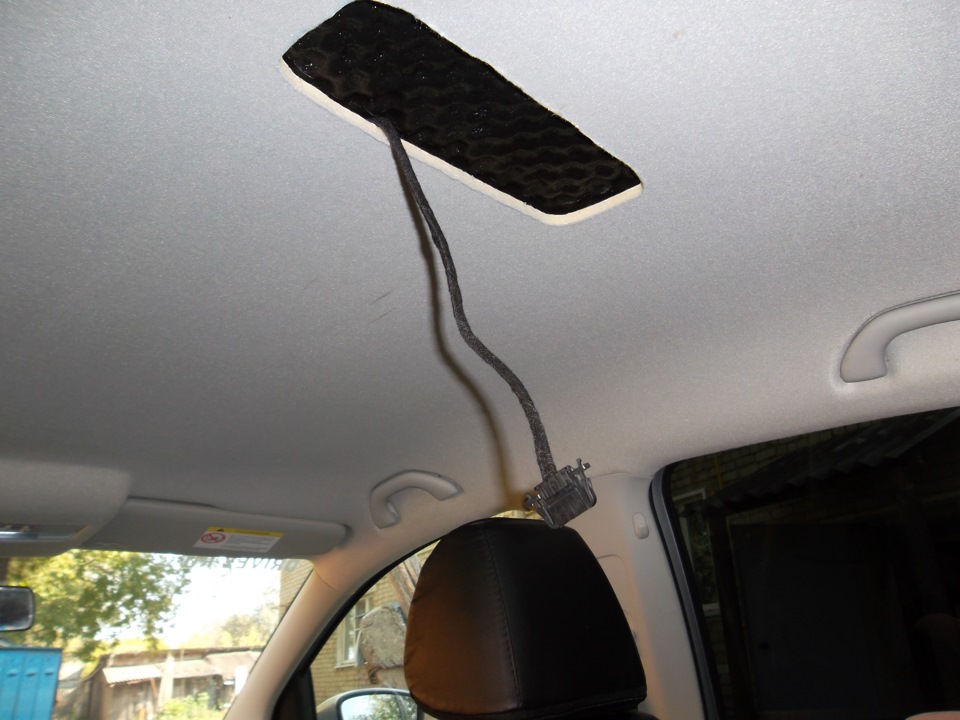

Ну и можно подключать задний плафон и устанавливать. Только из-за ШВИ крыши плафон не садился на место, поэтому пришлось увеличивать расстояние между крышей и потолком путём подкладывания плотных поролоновых полосок. После чего плафон благополучно сел на своё место.

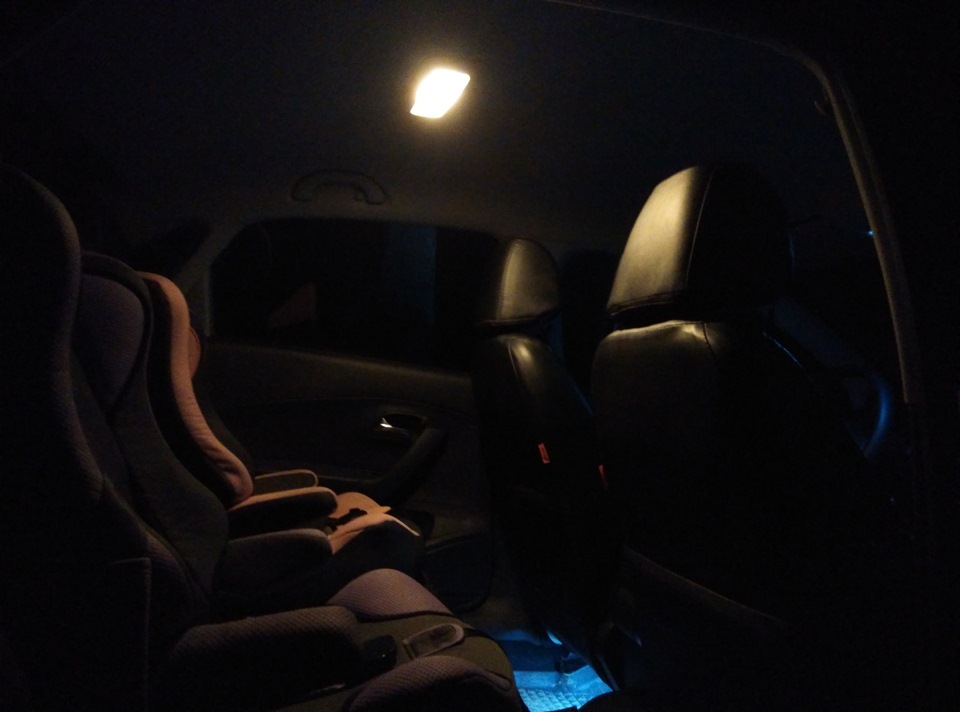

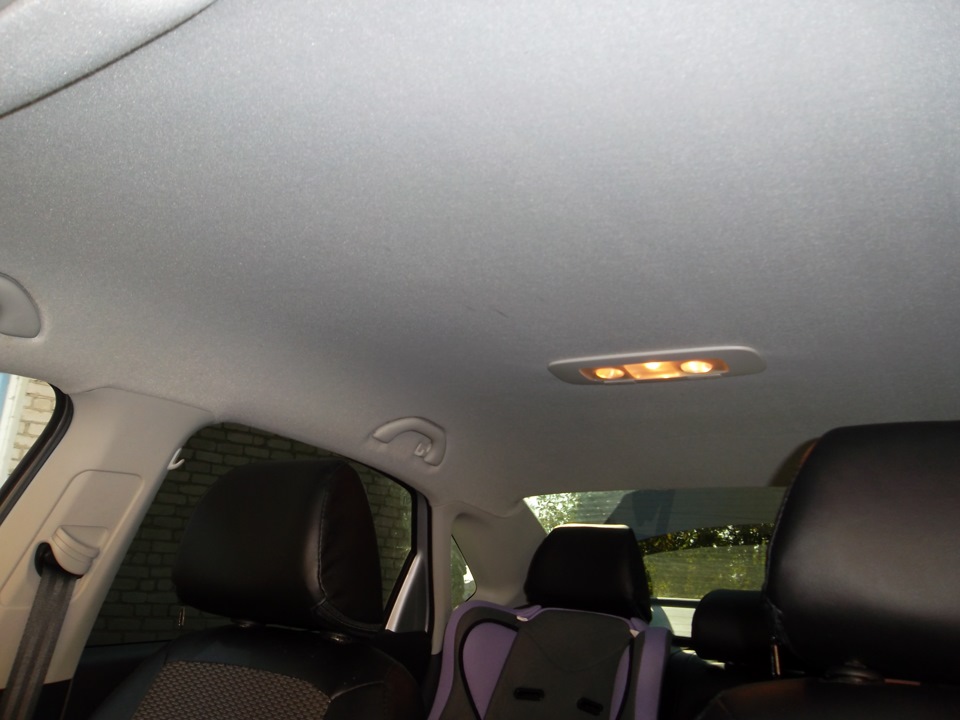

Фото вечером.

Теперь осталось только заменить желтые лампочки на белые и всё готово.

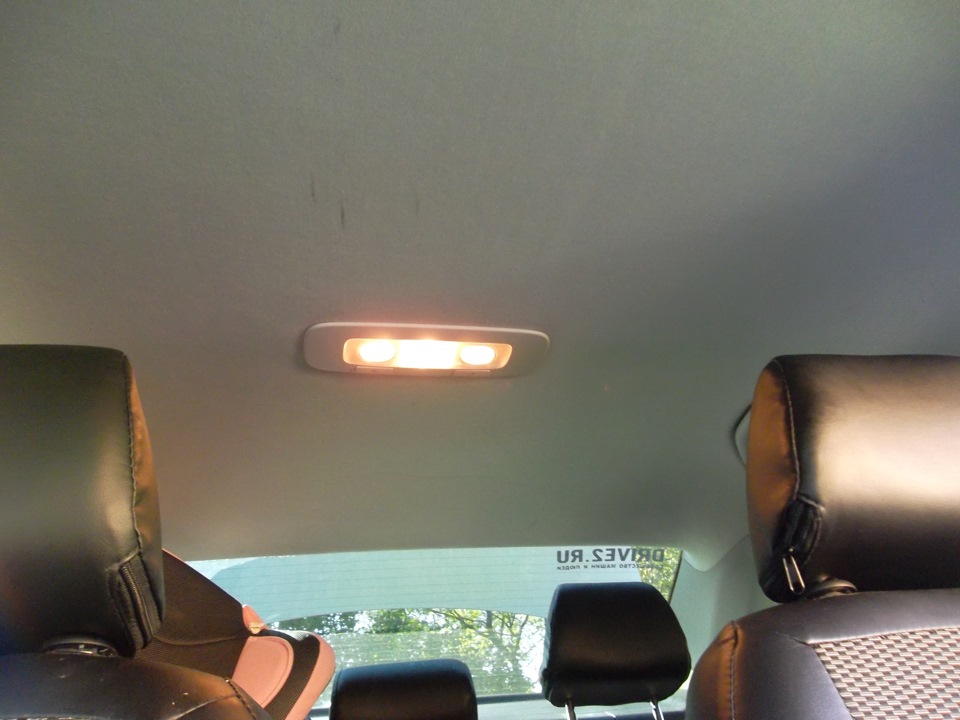

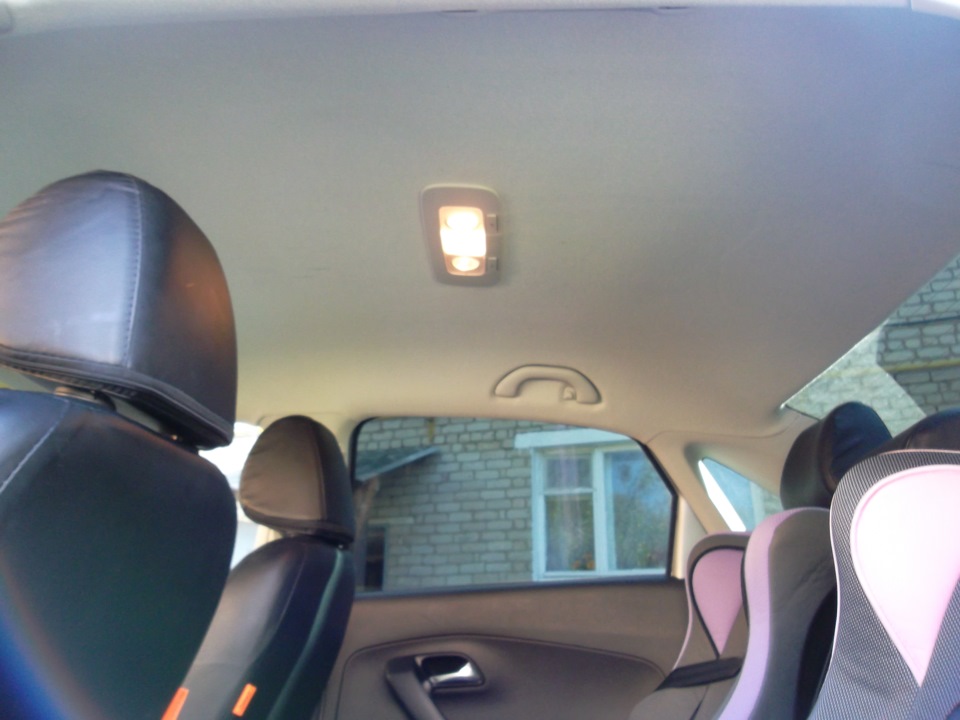

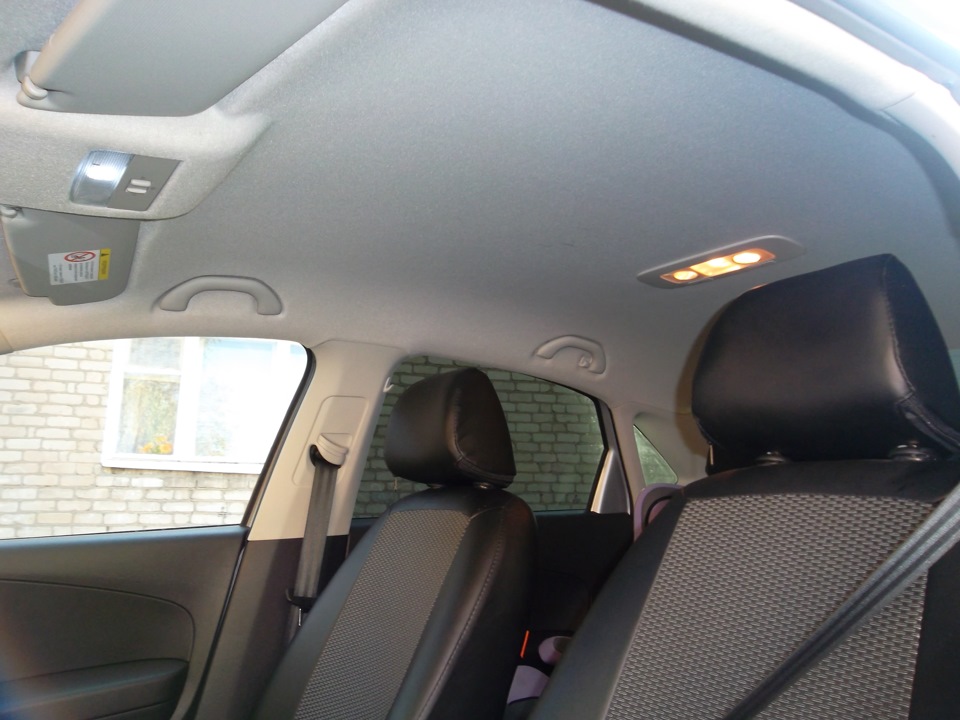

Задний плафон загорается и тухнет также, как и передний. При отключении переднего плафона отключается и задний, но при этом остаётся возможность включить подсветку заднего плафона по краям с помощью кнопок.
