Снятие и установка приводов передних колес Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Удлинитель для торцового воротка
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток 27 мм
  • Отвертка плоская большая
  • Молоток малый
  • Монтажная лопатка
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Домкрат подкатной
  • Регулируемая опора

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Герметик
  • Прокладка крышки подшипника

Примечание:

Работу проводим на смотровой канаве или эстакаде.

Снятие и установка приводов передних колес Шевроле Нива

1. Сливаем масло из редуктора переднего моста, как описано здесь.

2. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов, как описано здесь.

3. Отведите приемную трубу к двигателю (для снятия левого привода эта операция не требуется).

Отведите приемную трубу к двигателю Chevrolet Niva

4. Отсоединяем от редуктора переднего моста карданный вал, как описано здесь.

5. Отсоедините амортизаторы от нижних рычагов передней подвески, как описано здесь.

6. Устанавливаем под редуктор переднего моста регулируемый упор. Отводим поворотный кулак в сторону.

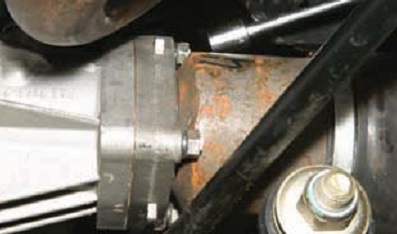

7. Головкой «на 13» отворачиваем три гайки крепления крышки подшипника, корпуса внутреннего шарнира правого и левого приводов к картеру редуктора переднего моста.

Отворачиваем три гайки крепления крышки подшипника Chevrolet Niva

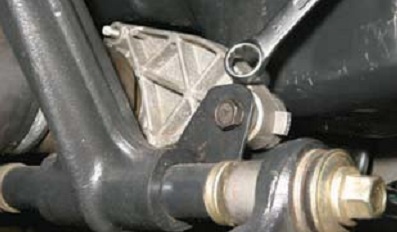

8. Ключом «на 17» отворачиваем болт крепления крышки подшипника корпуса внутреннего шарнира к кронштейну поперечины передней подвески.

Отворачиваем болт, крепления крышки подшипника корпуса внутреннего шарнира, к кронштейну поперечины передней подвески Chevrolet Niva

9. Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины.

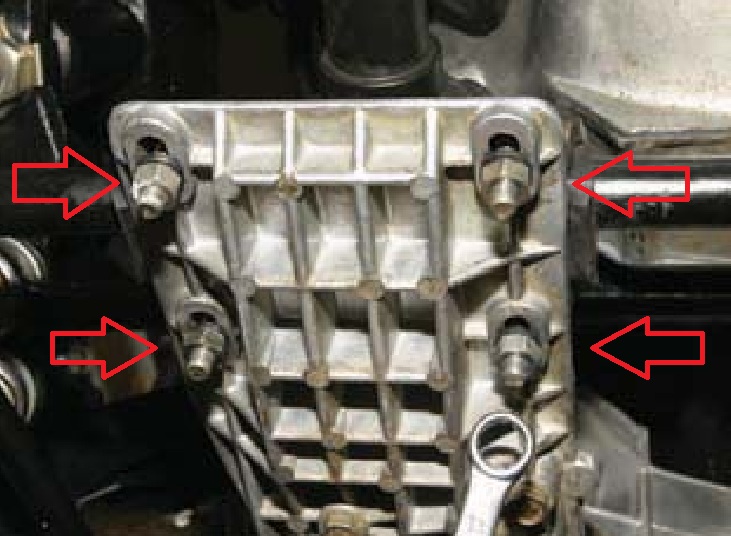

10. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

Отверните гайки крепления скоб подвески редуктора переднего моста Chevrolet Niva

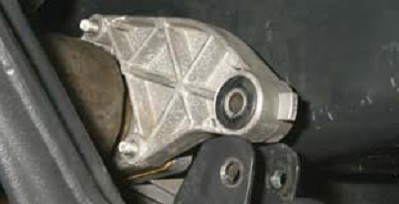

11. Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины.

Выводим проушины крышек подшипников, из кронштейнов поперечины Chevrolet Niva

12. Снимите колпак ступицы переднего колеса и отверните гайку ступицы.

Отворачиваем гайку ступицы Chevrolet Niva

Полезный совет:

Гайка ступицы затянута большим моментом. Поэтому рекомендуем пользоваться головкой с прочным воротком.

13. Снимите гайку и центрирующую втулку.

Снимаем гайку и центрирующую втулку Chevrolet Niva

14. Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры.

Отворачиваем гайки и вынимаем из рычага болты шаровой опоры Chevrolet Niva

15. Выводим хвостовик корпуса наружного шарнира правого привода из ступицы. Отведите поворотный кулак в сторону.

Выводим хвостовик корпуса наружного шарнира правого привода из ступицы Chevrolet Niva

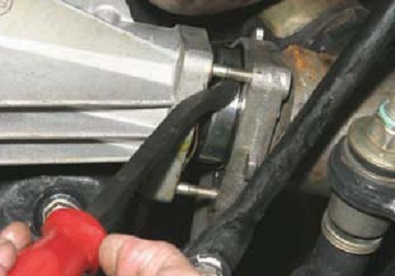

16. Поддев монтажной лопаткой крышку подшипника корпуса внутреннего шарнира, сдвигаем крышку со шпилек редуктора.

Сдвигаем крышку подшипников со шпилек редуктора Chevrolet Niva

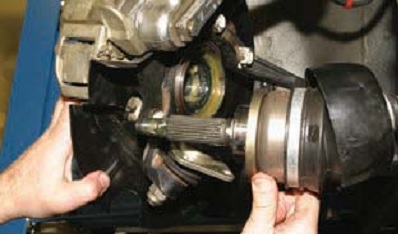

17. Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора.

Выводим хвостовик корпуса внутреннего шарнира из редуктора Chevrolet Niva

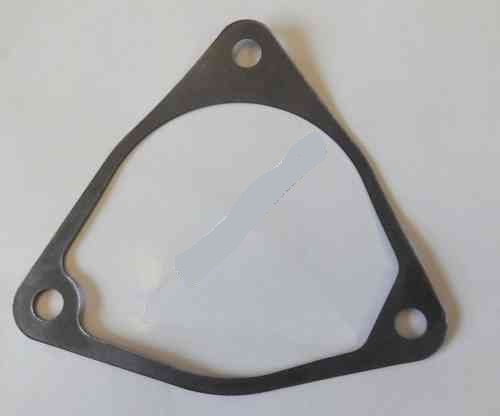

18. Соединение крышки с редуктором уплотнено картонной прокладкой.

Прокладка привода п/моста Chevrolet Niva

19. Аналогично снимите левый привод.

20. Устанавливайте приводы и все снятые детали в порядке, обратном снятию, заменив прокладки новыми. При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://mashintop.ru/rukovodstvo_po_remontu.php?id=52;
Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
