- Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, - при обслуживании механизмов надевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензин или растворители на нефтяной основе, - применяйте только фирменные чистящие средства или метиловый спирт!
- СНЯТИЕ
- ПОРЯДОК ВЫПОЛНЕНИЯ
- 1. Снимите декоративный колпак диска или крышку ступичной гайки. Извлеките шплинт и отожмите флажок стопорной шайбы, затем ослабьте ступичную гайку (см. Главу Сцепление и приводные валы).
- Если торцевая головка не проходит в отверстие в центре колеса, временно установите на место последнего запаску.
- 2. Ослабьте гайки крепления колеса, поддомкратьте передок автомобиля и установите его на подпорки. Снимите колесо.

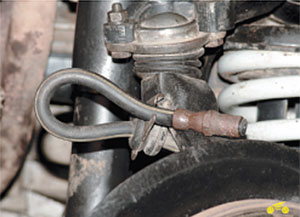

- 3. Снимите суппорт тормозного механизма и тормозной диск (см. Главу Тормозная система). Высвободите тормозной шланг из кронштейна на стоечной сборке. На оборудованных ABS моделях отсоедините электропроводку и снимите колесный датчик.
- 4. Отдайте гайки крепления стойки подвески к поворотному кулаку, однако, не выбивайте пока крепежные болты.
- 5. Высвободите из рычага поворотного кулака наконечник рулевой тяги (см. Раздел Снятие и установка наконечников рулевых тяг).
- 6. Высвободите шаровую опору из сборки поворотного кулака (см. Раздел Снятие и установка рычага управления передней подвески).
- 7. Выбейте крепежные болты и отделите поворотный кулак от стоечной сборки, одновременно выталкивая цапфу приводного вала из ступицы колеса (если вал “прикипел”, воспользуйтесь молотком и латунной выколоткой). Подвяжите высвобожденный приводной вал проволокой к элементам подвески.
- УСТАНОВКА
- ПОРЯДОК ВЫПОЛНЕНИЯ
- 1. Смажьте шлицы цапфы приводного вала универсальной смазкой. Заведите сборку поворотного кулака на свое штатное место, проденьте в ступицу цапфу приводного вала.
- 2. Заправьте кулак во фланец стойки, проденьте болты, затем наверните, но не затягивайте, крепежные гайки.
- 3. Подсоедините рычаг управления подвески к поворотному кулаку (см. Раздел Снятие и установка рычага управления передней подвески).
- 4. Заправьте в рычаг кулака наконечник рулевой тяги (см. Раздел Снятие и установка наконечников рулевых тяг). Затяните с требуемым усилием гайки болтов крепления стойки, а также крепеж опоры к рычагу и гайку наконечника тяги.
- 5. Установите на ступицу тормозной диск и прочие компоненты тормозного механизма (см. Главу Тормозная система).
- 6. Наверните ступичную гайку и затяните ее прочно, но пока не окончательно.
- 7. Установите колесо. Опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание).
- 8. Окончательно затяните с требуемым усилием ступичную гайку, не забудьте зафиксировать ее новым шплинтом (см. Главу Сцепление и приводные валы).
- Источник:http://automn.ru/chevrolet-niva/chevrolet-8916-10.m_id-770.m_id2-771.html
