Снятие и установка продольного рычага задней подвески Mitsubishi Outlander 2007 - 2010, XL

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Вам потребуются: ключ «на 12», торцовая головка «на 17» и весь комплект инструментов для снятия пружины задней подвески.

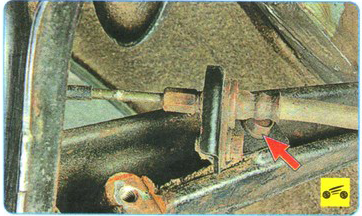

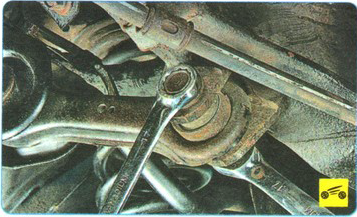

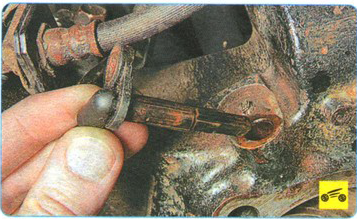

1. Отверните гайку крепления стойки стабилизатора к штанге и отведите стойку в сторону.

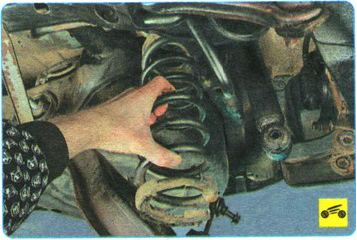

2. Снимите пружину задней подвески.

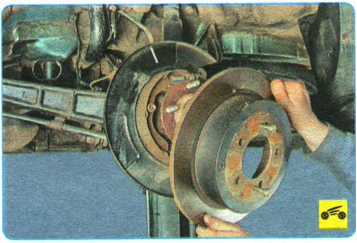

3. Снимите тормозной диск тормозного механизма заднего колеса.

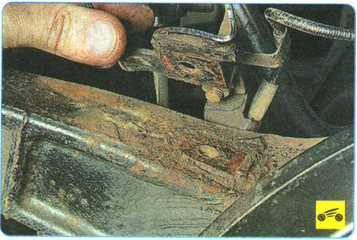

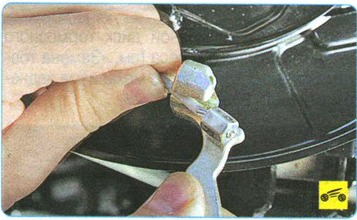

4. Выверните болт крепления...

5. ...и отведите от продольного рычага задней подвески кронштейн с тросом привода стояночного тормоза.

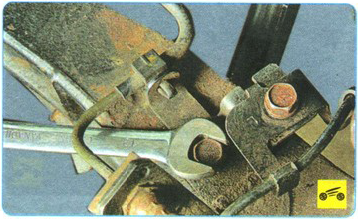

6. Выверните болт крепления кронштейна тормозного шланга к продольному рычагу задней подвески и отведите кронштейн со шлангом в сторону.

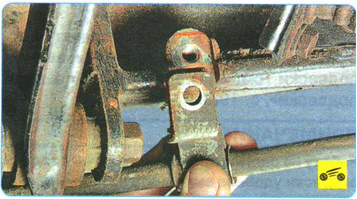

7. Выверните болт крепления кронштейна с держателями тормозной трубки и проводом датчика частоты вращения заднего колеса...

8. ...и отведите кронштейн от продольного рычага задней подвески.

9. Снимите датчик частоты вращения заднего колеса.

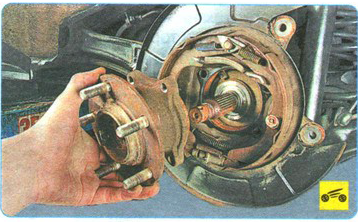

10. Снимите ступицу заднего колеса (см «Замена ступицы заднего колеса»).

11. Снимите с кулака задней подвески тормозной механизм в сборе и привяжите его шнуром к кузову.

12. Отсоедините наконечник левого заднего троса от разжимного рычага задней колодки тормозного механизма .

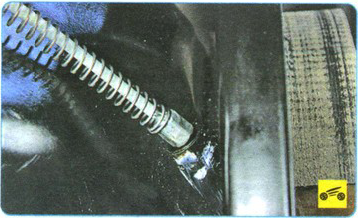

13. Извлеките трос из отверстия в тормозном щите.

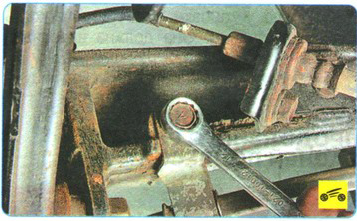

14. Удерживая от проворачивания болт крепления переднего нижнего рычага к кронштейну продольного рычага, отверните гайку и извлеките из отверстия болт.

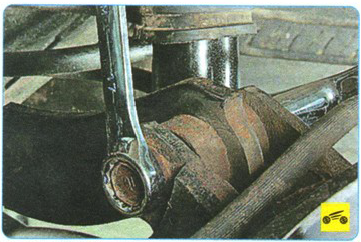

15. Удерживая от проворачивания болт крепления верхнего рычага к кронштейну кулака продольного рычага, отверните гайку и извлеките из отверстия болт.

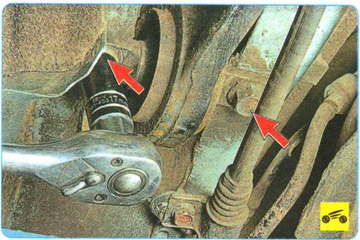

16. Выверните два болта крепления кронштейна продольного рычага задней подвески к кузову и снимите рычаг.

17. Установите кулак в порядке, обратном снятию.

18. После установки поперечины при необходимости отрегулируйте привод стояночного тормоза.

Источник: Руководство по эксплуатации издательства "Третий Рим"
