Снятие и установка воздушного фильтра Mitsubishi Outlander 2007 - 2010, XL

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием, пассатижи.

1. Выверните два фиксатора и извлеките пистоны крепления воздухозаборника.

2. Ослабьте хомут крепления воздухоподводящего шланга.

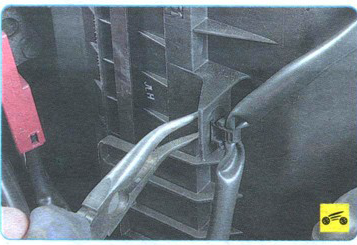

3. Сожмите фиксаторы...

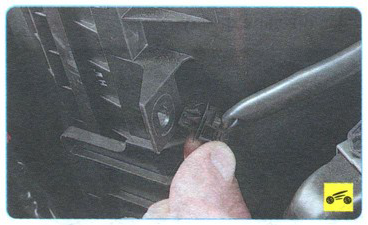

4. ...и извлеките держатель жгута проводов из кронштейна на воздушном фильтре. Аналогично отсоедините остальные фиксаторы жгута проводов.

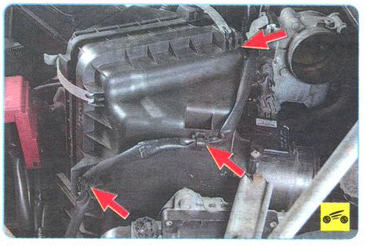

Так расположены фиксаторы жгута проводов на корпусе воздушного фильтра.

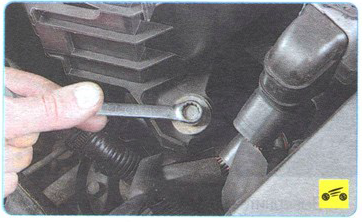

5. Выверните два болта крепления...

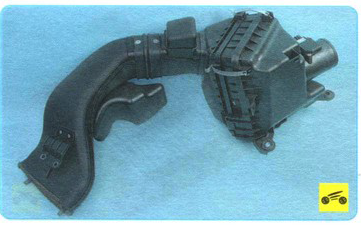

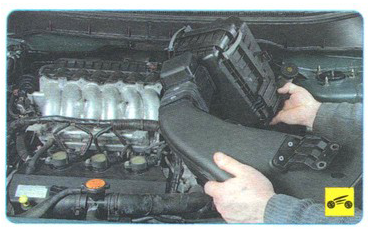

6. ...и извлеките воздушный фильтр из моторного отсека.

7. Установите воздушный фильтр в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
