Снятие и установка радиатора на Nissan Almera Classic

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Плоскогубцы
  • Бокорезы

Детали и расходники:

  • Подушки опор радиатора
  • Радиатор
  • Силиконовый герметик
  • Охлаждающая жидкость

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать.

Предупреждение:

Снимайте радиатор только при холодном двигателе.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость из системы охлаждения (инструкция здесь).

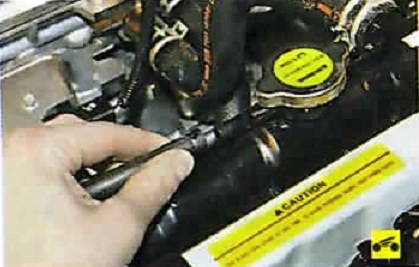

3. Сожмите усики хомута крепления пароотводящего шланга, сдвиньте его по шлангу.

Хомут крепления пароотводящего шланга радиатора Nissan Almera Classic

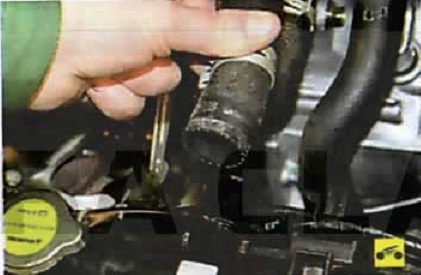

4. Снимите шланг со штуцера наливной горловины радиатора.

Снятие шланга со штуцера наливной горловины радиатора Nissan Almera Classic

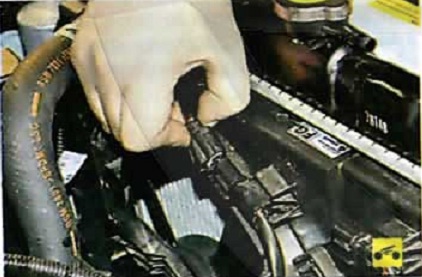

5. Нажмите на фиксатор колодок жгута проводов правого электровентилятора.

Фиксатор колодок жгута проводов правого электровентилятора Nissan Almera Classic

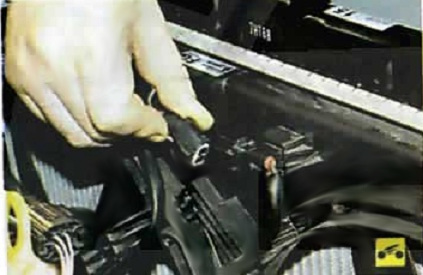

6. Разъедините колодки.

Разъединение колодок жгута проводов правого электровентилятора Nissan Almera Classic

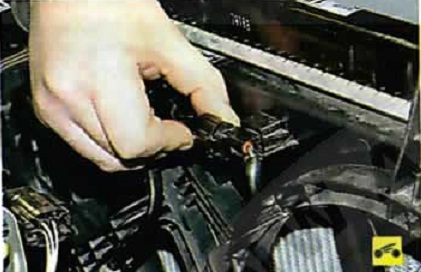

7. Аналогично разъедините колодки жгута проводов левого электровентилятора.

Разъединение колодки жгута проводов левого электровентилятора Nissan Almera Classic

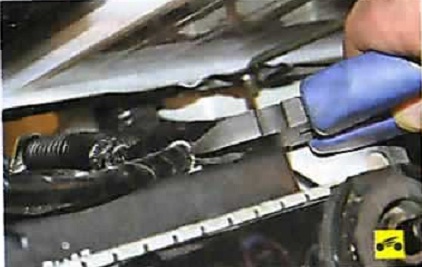

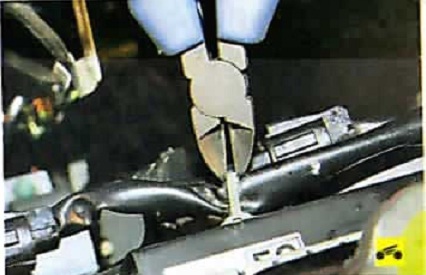

8. Перекусите хомуты крепления жгута проводов к кожуху электровентиляторов в средней части кожуха.

Хомуты крепления жгута проводов к кожуху электровентиляторов Nissan Almera Classic

9. Перекусите хомуты крепления жгута проводов к кожуху электровентиляторов в левой части кожуха и отведите жгут проводов в сторону.

Хомуты крепления жгута проводов к кожуху электровентиляторов Nissan Almera Classic

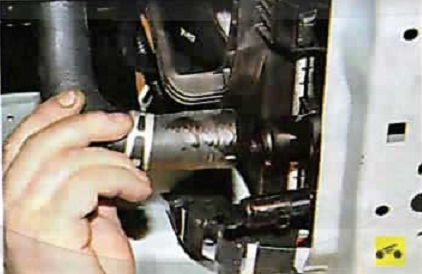

10. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

Хомут крепления подводящего шланга радиатора Nissan Almera Classic

11. Снимите шланг патрубка радиатора.

Шланг патрубка радиатора Nissan Almera Classic

12. Аналогично отсоедините отводящий шланг радиатора.

Отводящий шланг радиатора Nissan Almera Classic

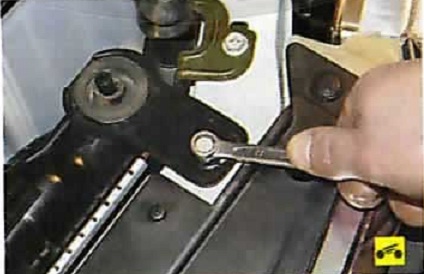

13. Выверните болты крепления верхних опор радиатора к кузову.

Болты крепления верхних опор радиатора к кузову Nissan Almera Classic

Примечание:

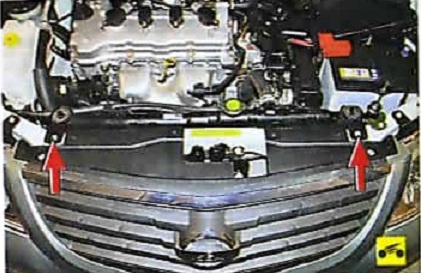

Так расположены верхние опоры радиатора.

Расположение верхних опор радиатора Nissan Almera Classic

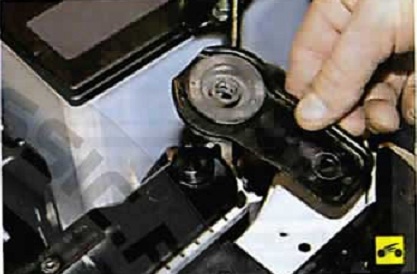

14. Снимите опоры с автомобиля.

Снятие опор радиатора с автомобиля Nissan Almera Classic

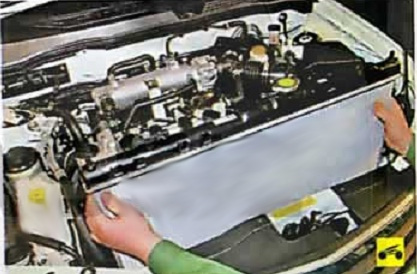

15. Извлеките радиатор системы охлаждения в сборе с электровентиляторами из моторного отсека.

Извлечение радиатора системы охлаждения Nissan Almera Classic

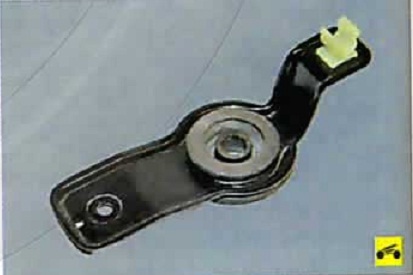

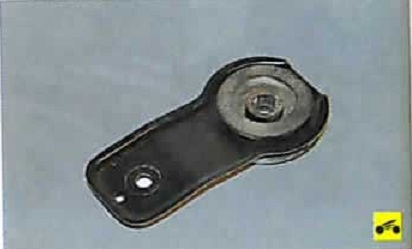

16. Осмотрите подушки правой верхней опоры радиатора.

Подушка правой верхней опоры радиатора Nissan Almera Classic

17. Осмотрите подушки левой верхней опоры радиатора.

Подушка левой верхней опоры радиатора Nissan Almera Classic

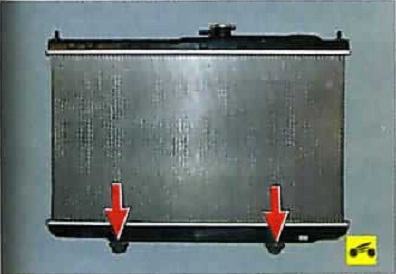

18. Осмотрите подушки нижних опор радиатора, замените сильно затвердевшие или деформированные подушки.

Расположение нижних опор радиатора Nissan Almera Classic

19. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

20. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подайте к нему воздух под давлением 0,1 МПа (1кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Нарушение герметичности радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость полностью, проверяйте его основательно со всех сторон.

21. Установите радиатор в последовательности, обратной снятию.

Примечание:

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

22. Залейте охлаждающую жидкость.
