Снятие и установка регулятора включения света.

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

При поездке на дальние расстояния в тёмное время суток стал замечать, что приборная панель светит очень ярко, что отрицательно сказывается на восприятии глаз, а регулятор яркости отсутствует. Поэтому было решено поставить его самостоятельно.

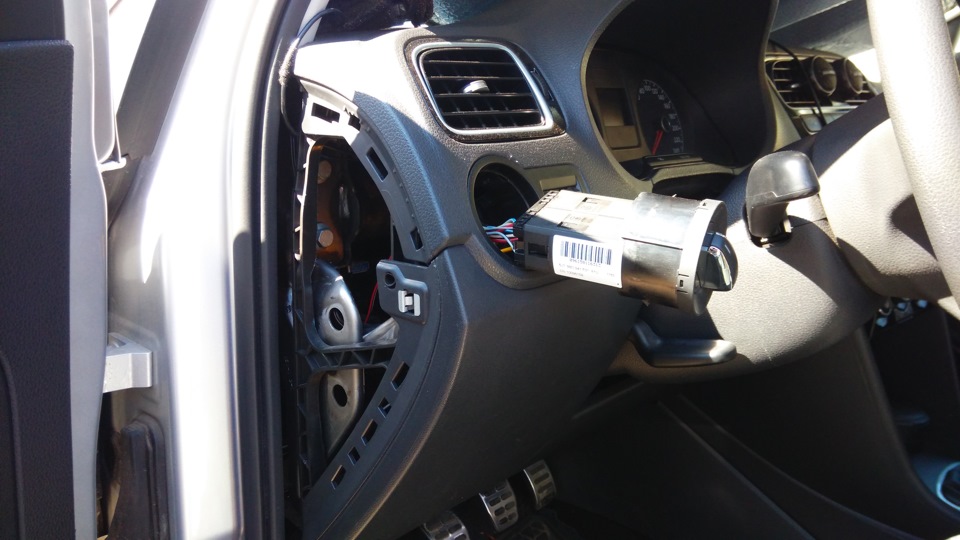

Для начала снимаем старый регулятор. Для этого снимаем боковую крышку панели, для удобства вытаскиваем переключатель света и вытаскиваем старый регулятор, он крепится защёлками по краям.

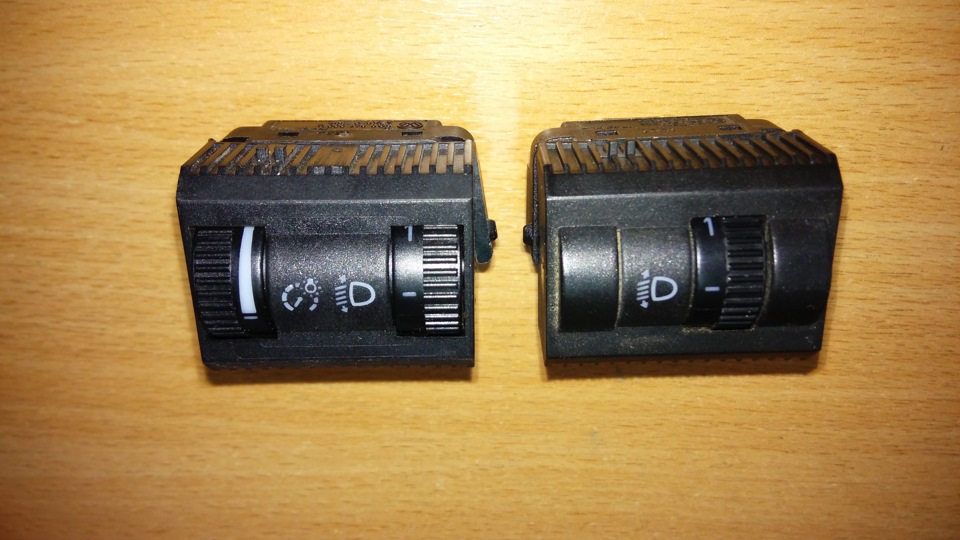

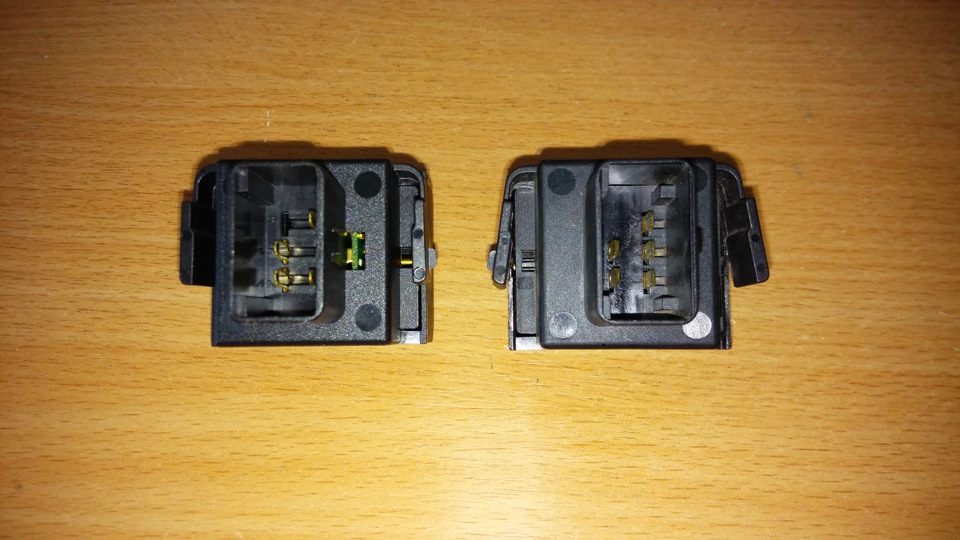

Фото сравнения старого и нового регулятора.

Слева новый, справа старый.

Слева старый, справа новый.

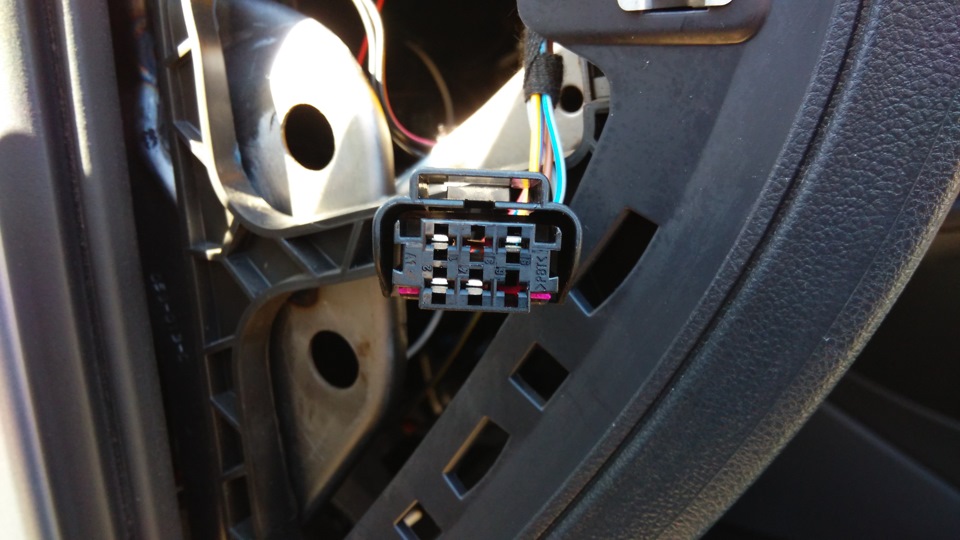

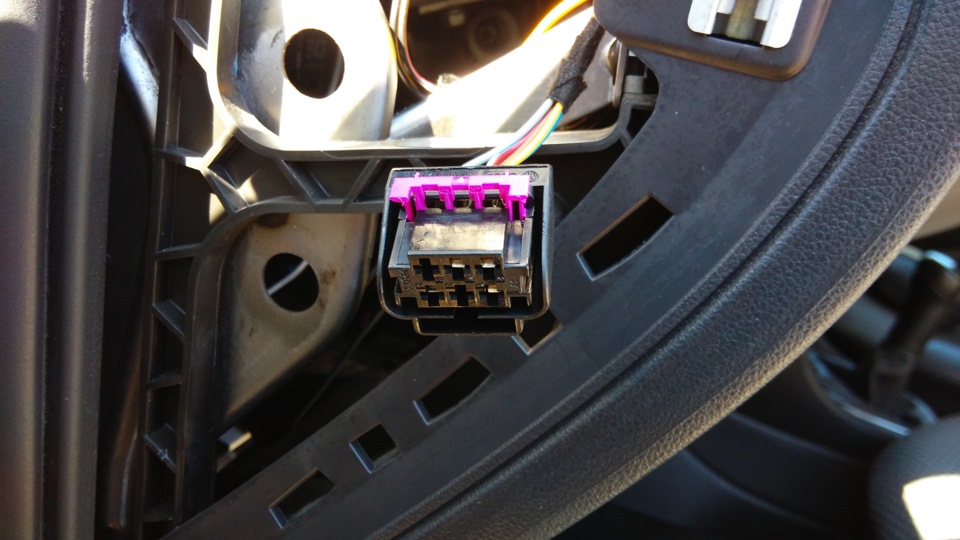

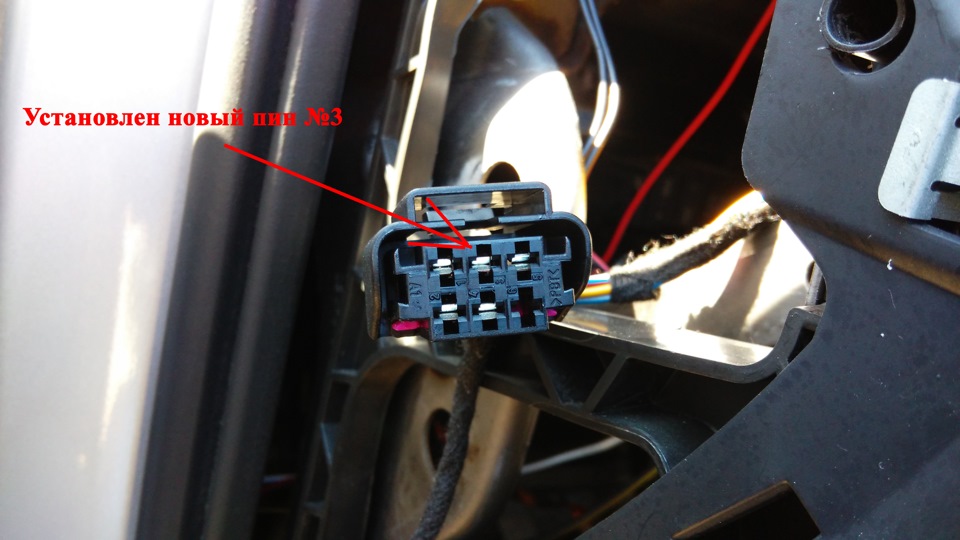

Далее нам потребуется пин N 906 844 05 и провод длиной примерно 80см. Обжимаем этот провод, и я ещё дополнительно обмотал его "мохнатой" изолентой. Потом вставляем его в колодку регулятора в разъём №3, предварительно вытащив фиолетовую пластину, которая не даёт вставить пин на место.

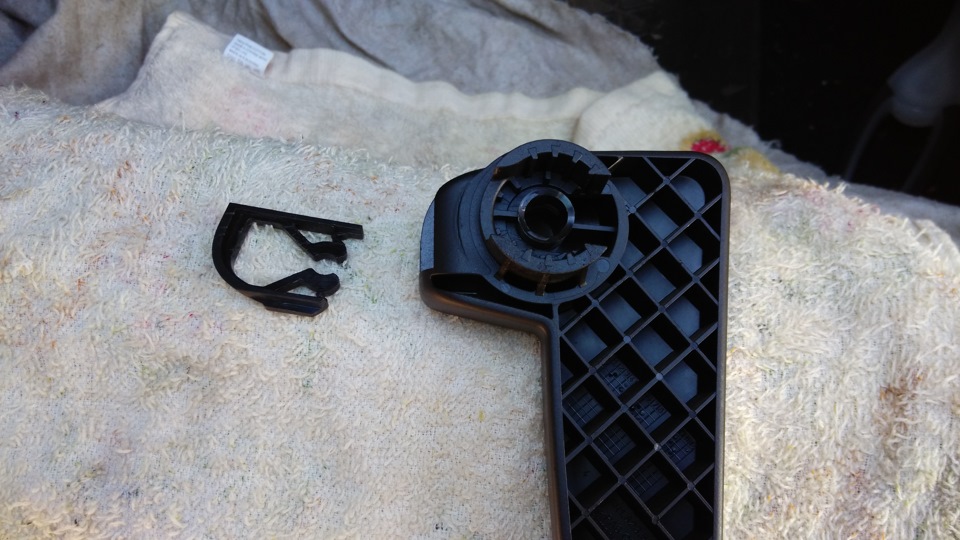

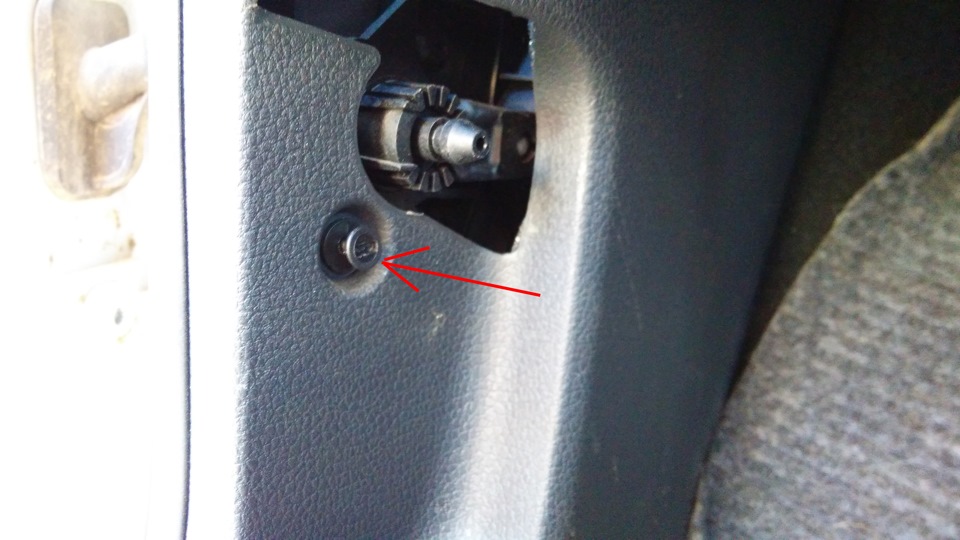

Затем снимаем пластиковую накладку слева от педалей, чтобы добраться до штатной проводки. Для этого вытаскиваем стопорное кольцо рычага открытия капота, снимаем рычаг, выкручиваем пластиковый болт и снимаем саму накладку.

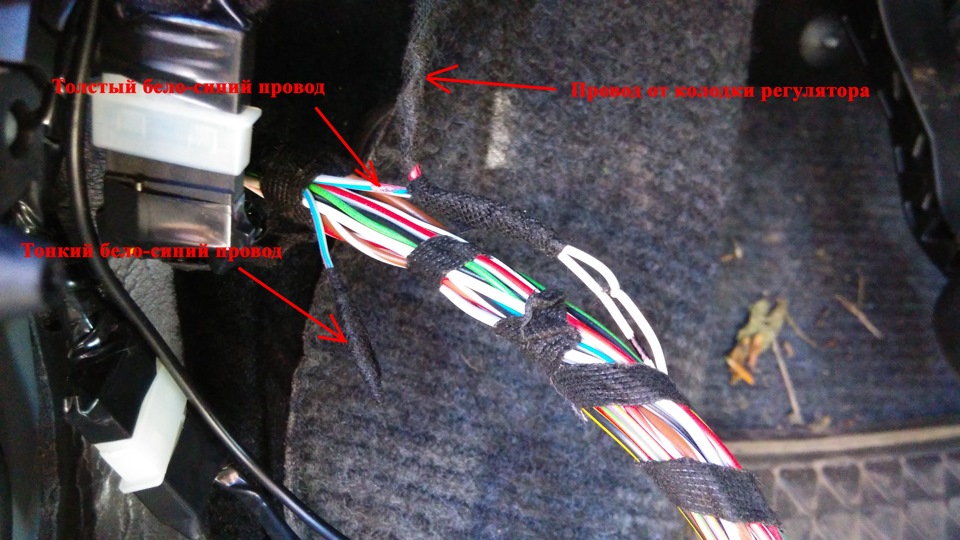

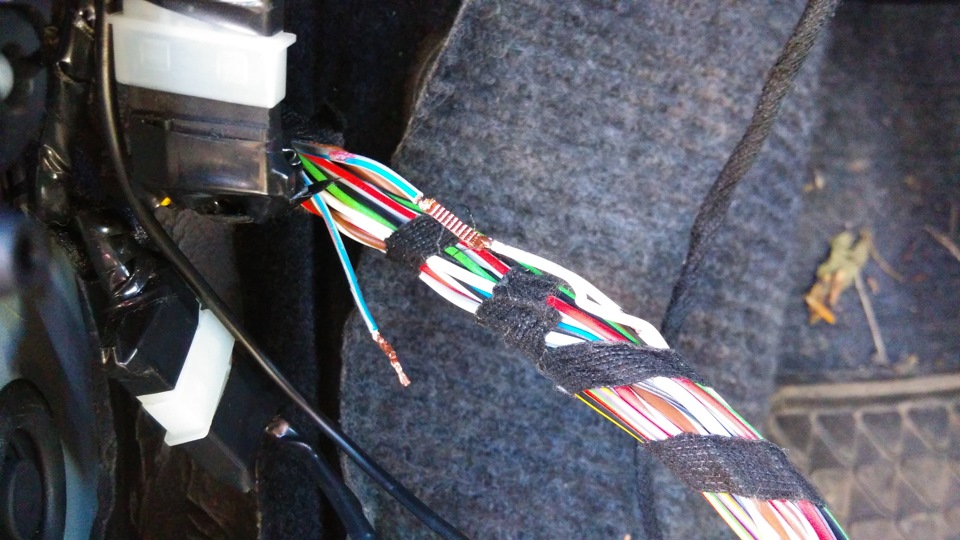

Видим штатную проводку, в которой нас интересует заводская скрутка, в моём случае (авто 2011г.в.) из 4-х проводов: 2-х белых снизу и 2-х бело-синих сверху. На более новых авто скрутка из 5-ти проводов, а на некоторых она вообще отсутствует.

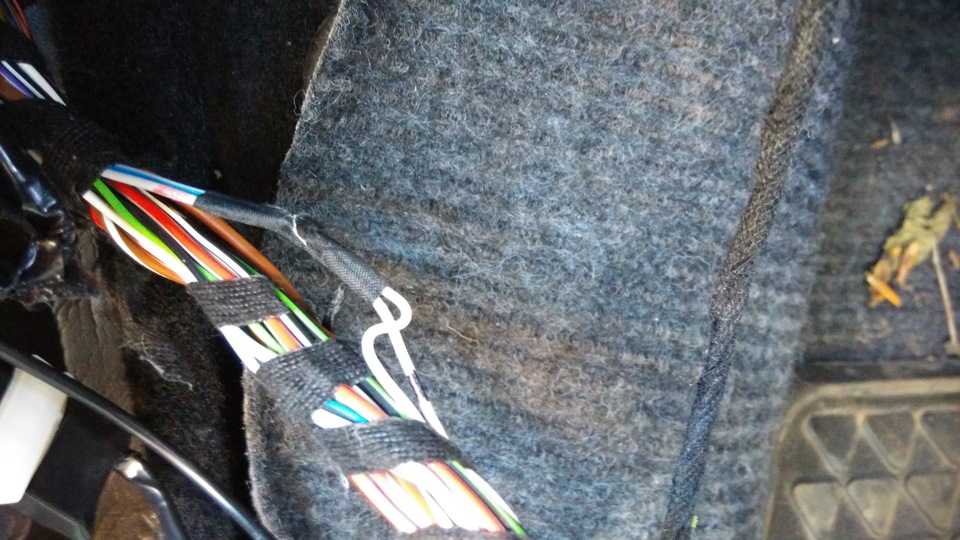

Раскручиваем эту скрутку и видим, что один бело-синий провод чуть толще, его оставляем в скрутке, а другой бело-синий провод отсоединяем и изолируем. Далее подсоединяем ранее обжатый нами провод (Пин №3) от колодки регулятора к оставшейся скрутке, состоящей из 2-х белых и одного более толстого бело-синего проводов, всё изолируем, укладываем и ставим всё на место.

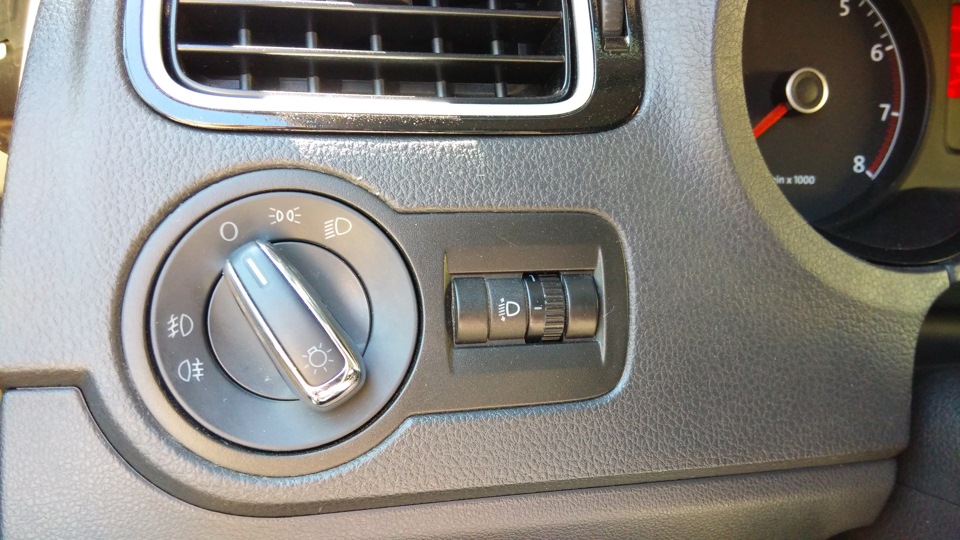

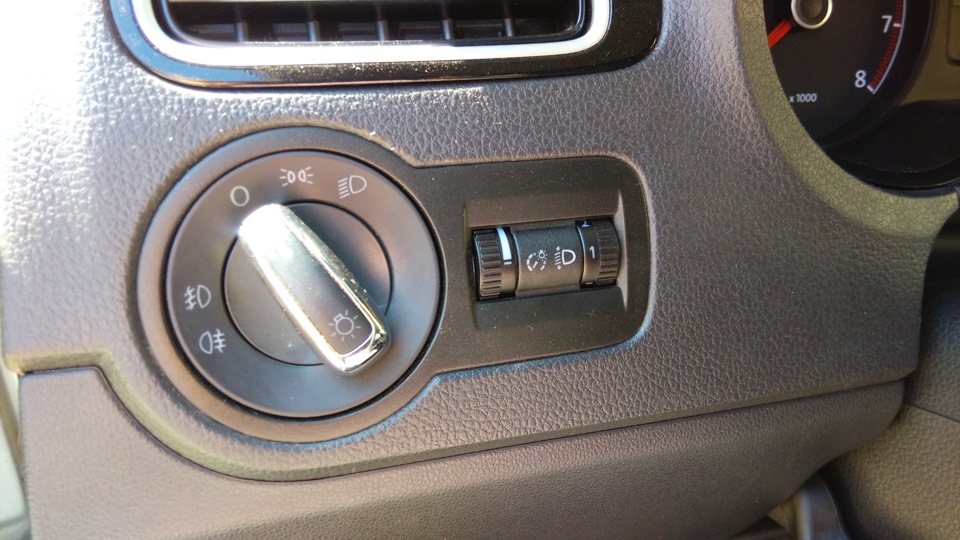

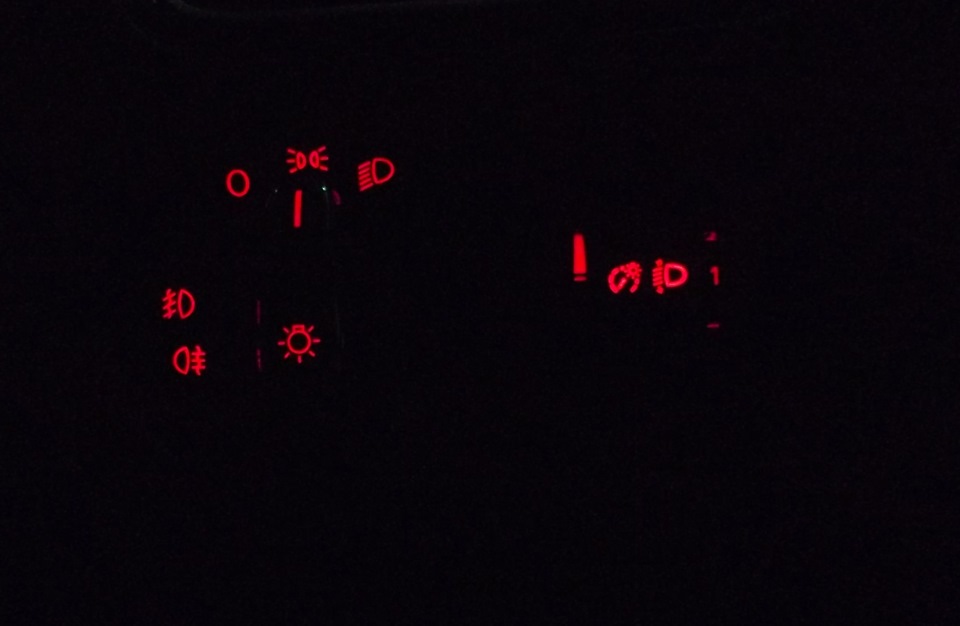

Фото установленного регулятора до и после.

Старый регулятор.

Новый регулятор.

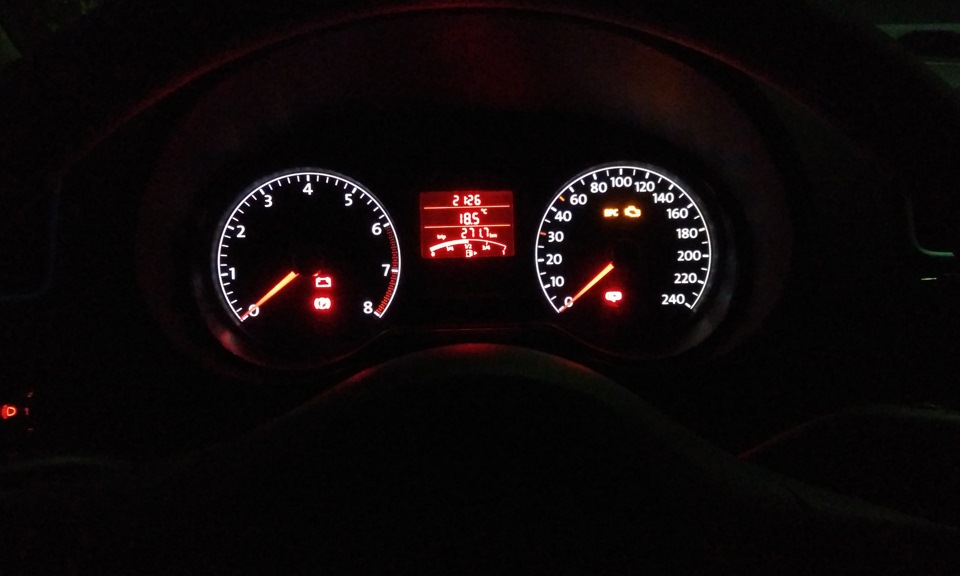

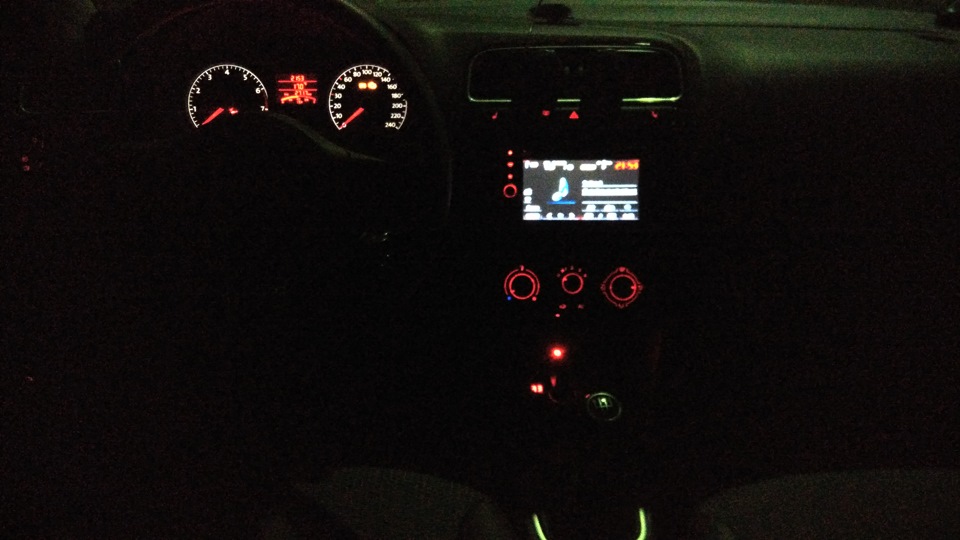

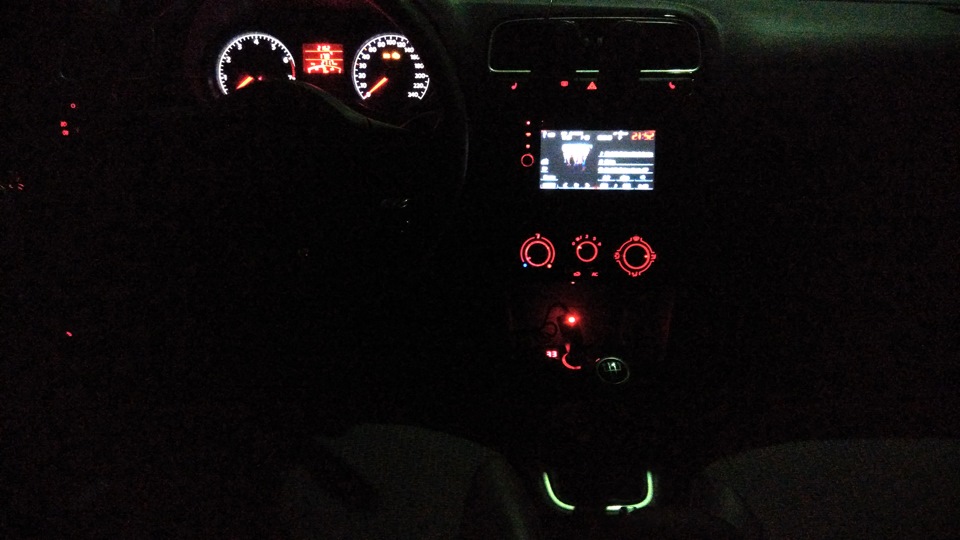

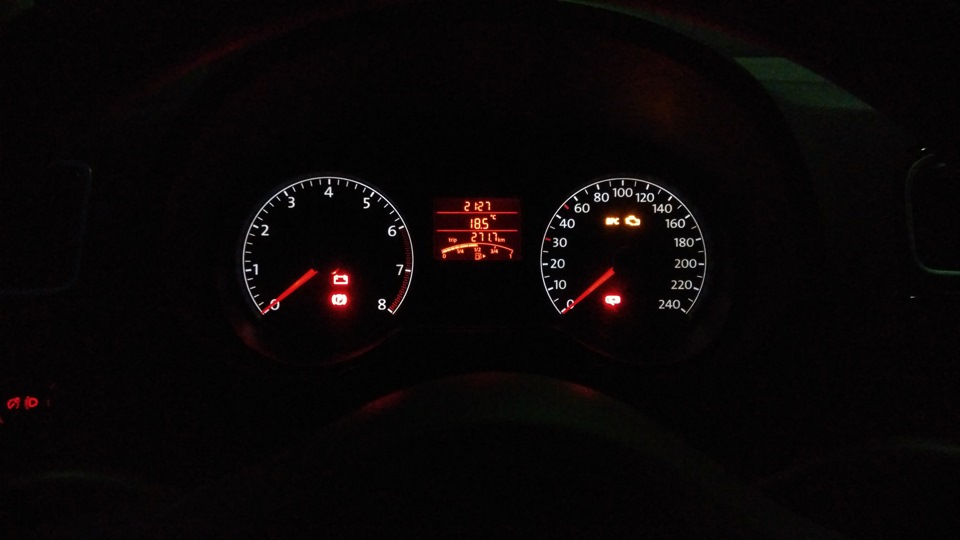

Фото сравнения яркости подсветки. На фото на минимальной яркости кажется, что подсветка не совсем равномерная, на самом деле всё равномерно освещается.

Максимальная яркость.

Минимальная яркость.

Максимальная яркость.

Минимальная яркость.

Результатом доволен, теперь можно отрегулировать подсветку как нужно.
