Снятие и установка фар.

Всем известно, что свет от штатных фар VW Polo Sedan не очень даже после установки более ярких ламп. Поэтому многие ставят взамен фары от собрата VW Polo Hatchback с раздельным ближним и дальним светом с лампами H7, в том числе это сделал и я. Выглядит авто с этими фарами более дороже и серьезней. Ниже опишу весь процесс установки данных фар на наш авто от покупки до установки.
Собственно сами фары стоят очень дорого если их покупать с нуля, поэтому ищем фары на форумах и на Avito. Артикулы левой: 6R1941007E или F, правая: 6R1941008E или F. Фары я в итоге нашел и купил на Avito.

Оригинальные фары от VW Polo Hatchback.

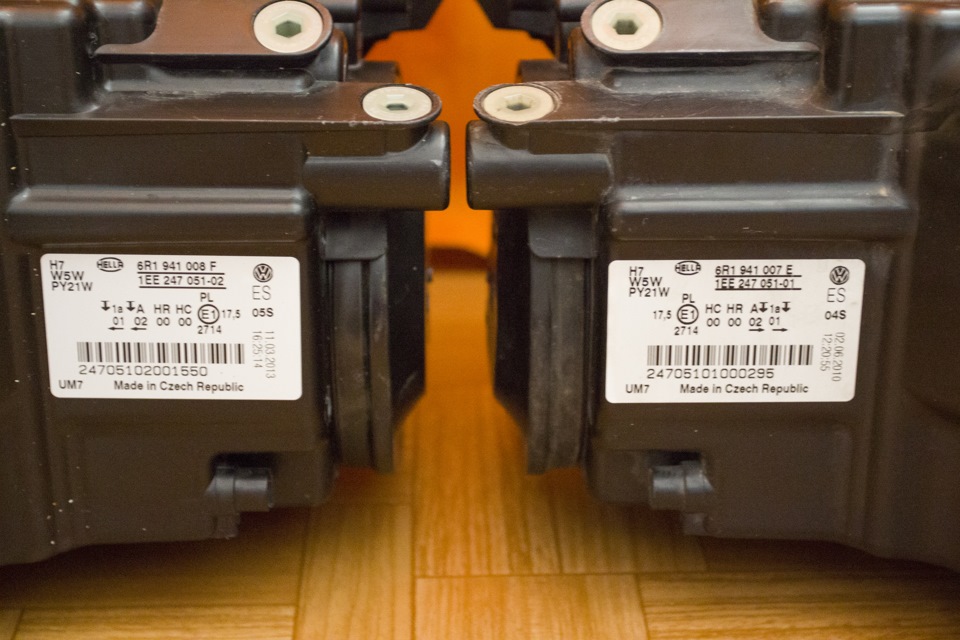

Артикулы фар.

Правая фара куплена целой и невредимой, а вот к сожалению левая фара мне досталась со сломанными креплениями.

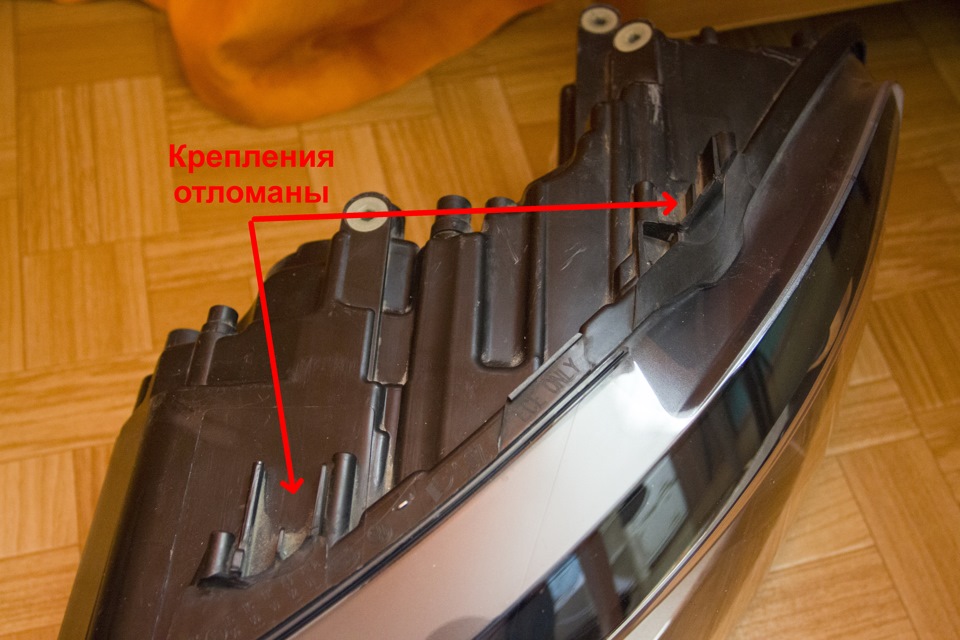

Левая фара со сломанными креплениями.

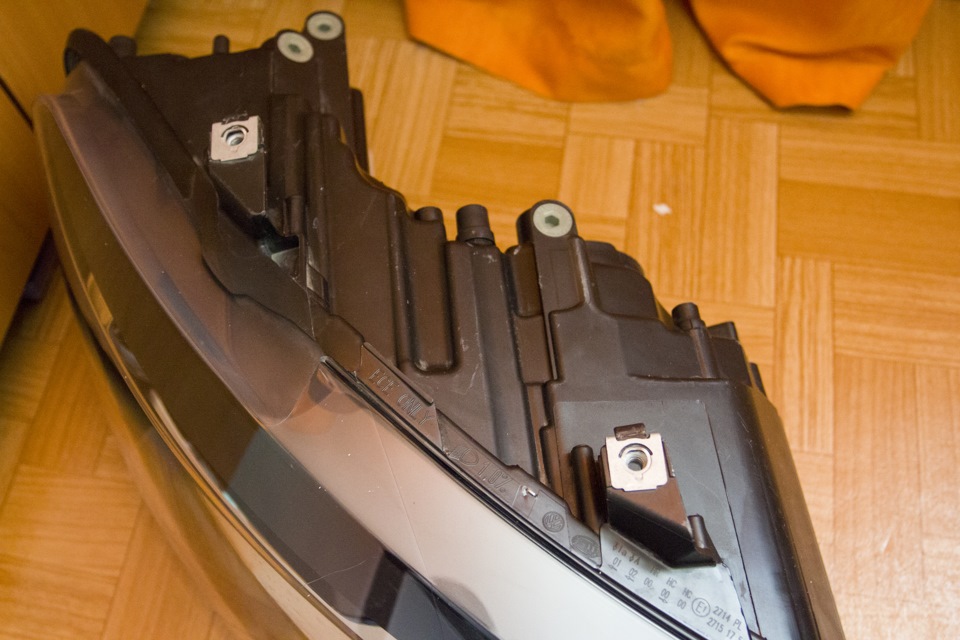

Правая фара новее и крепления живы.

Поэтому для ремонта креплений левой фары был куплен соответствующий ремкомплект под артикулом6C0998225 и фара успешно отремонтирована.

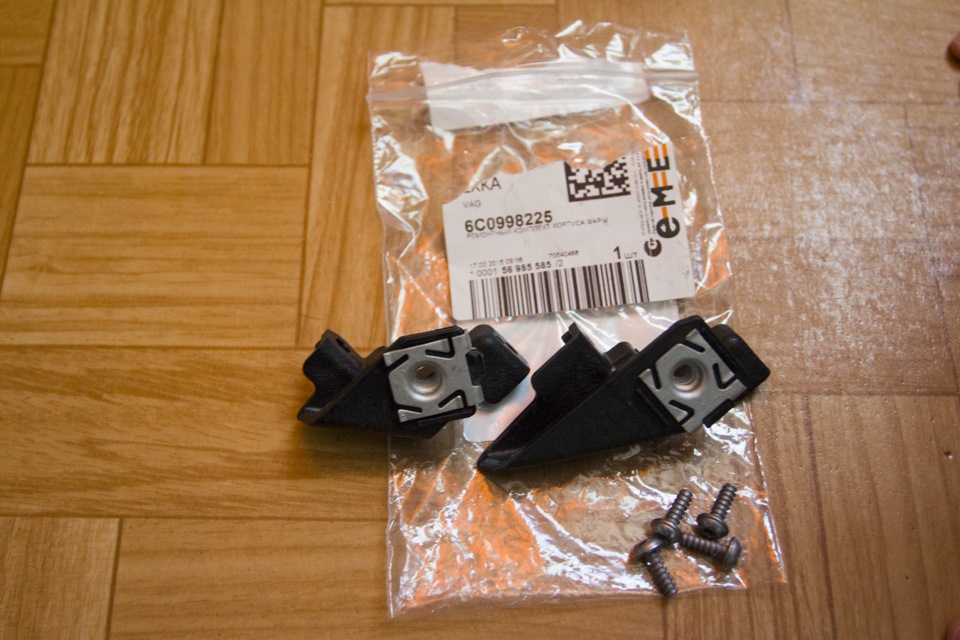

Ремкомплект креплений для левой фары.

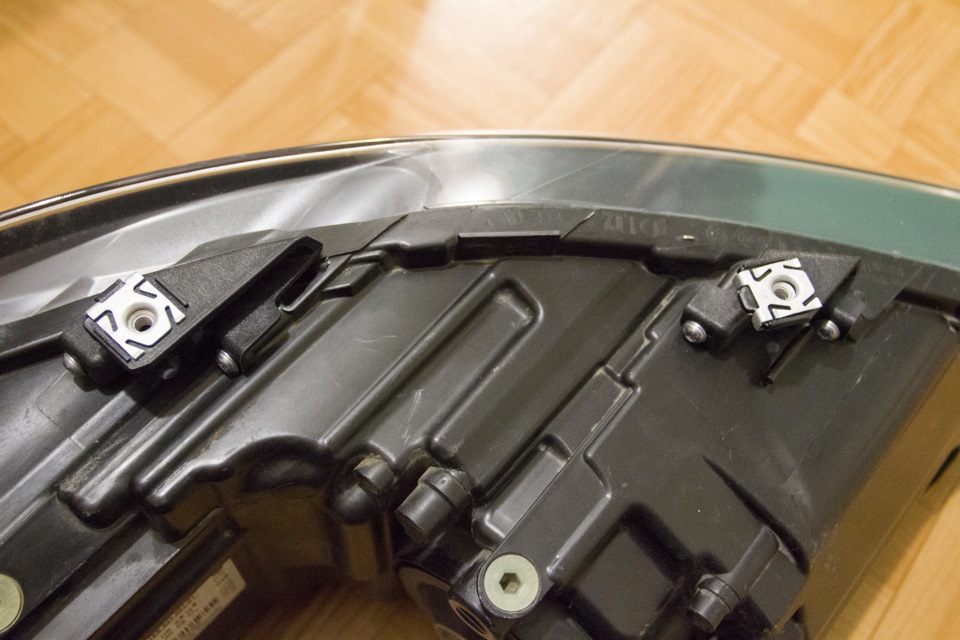

Отремонтированные крепления левой фары.

Так как одной лампы не было, то были куплены две оригинальные лампы Osram H7 под артикулом 64210 и установлены в отражатели ближнего света. Куплены две, чтобы одну оставить на запас, кроме того это необходимо для равномерного износа ламп.

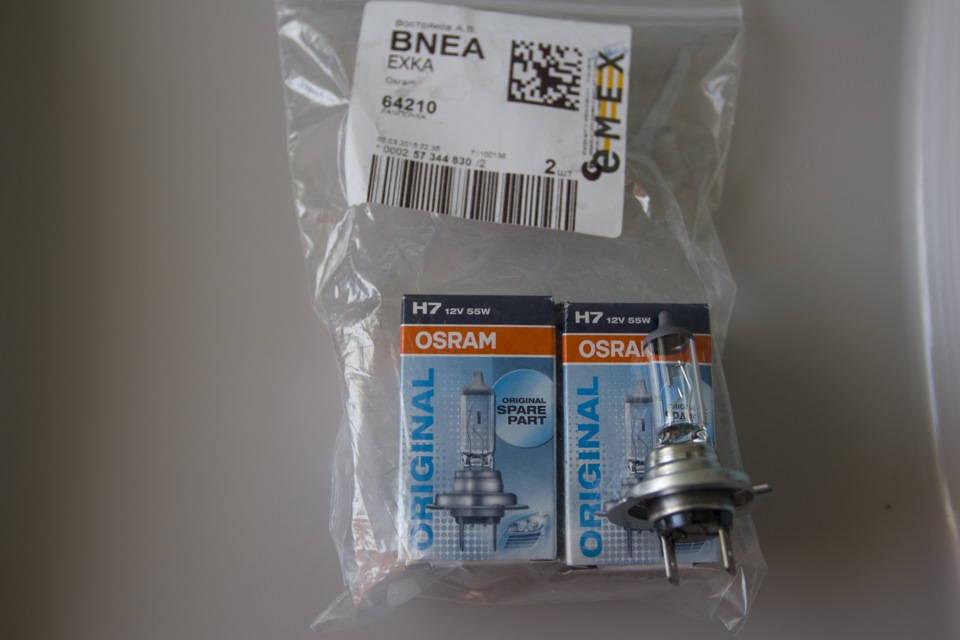

Лампы H7 Osram.

Фары имеют единый разъем и поэтому были куплены оригинальные штекера, пины, уплотнители и заглушки (позже узнал, что готовую проводку и штекера можно взять от Приоры). Понадобятся: штекера 6R0973735 — 2 шт., пины N90684405 -16 шт., заглушки 357972841 — 4 шт., и уплотнители провода 357972741 -16 шт. Однако уплотнители провода стоят почему-то очень дорого, и я пошел другим путем — купил комплект аж из пяти разъемов по 8 уплотнителей в каждом (!) всего за 200 рублей (!). К тому же разъемы и пины могут еще пригодиться.

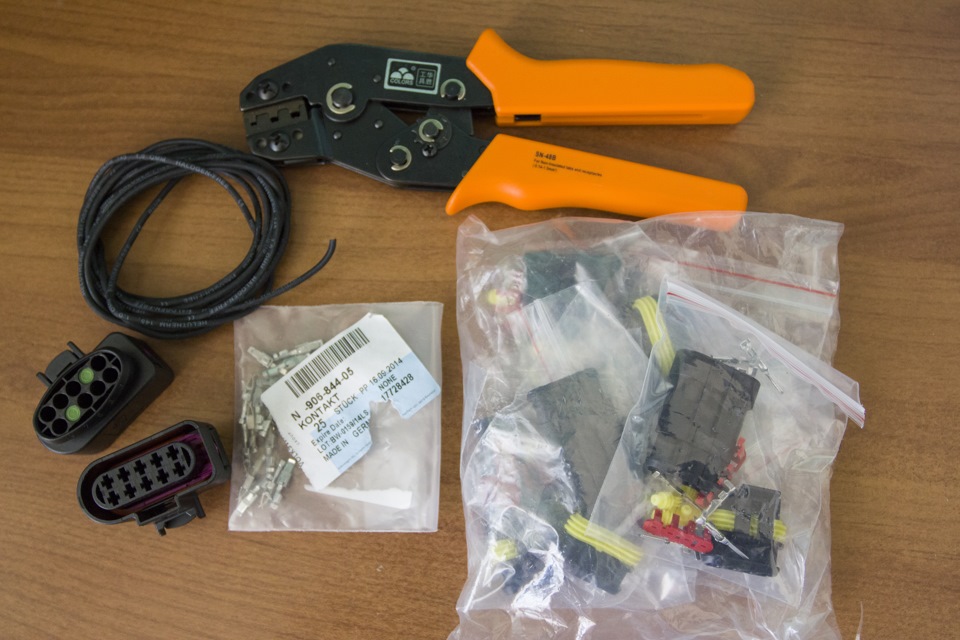

Штекера, пины, разъемы, провода и обжимной инструмент.

Кроме того, был наконец-то куплен хороший обжимной инструмент для пинов, которой мне еще ой как пригодится на будущее.
Отремонтировав фары и установив лампы переходим к сборке разъемов. Обжимаем пины, ставим уплотнители и заглушки согласно следующей схеме.

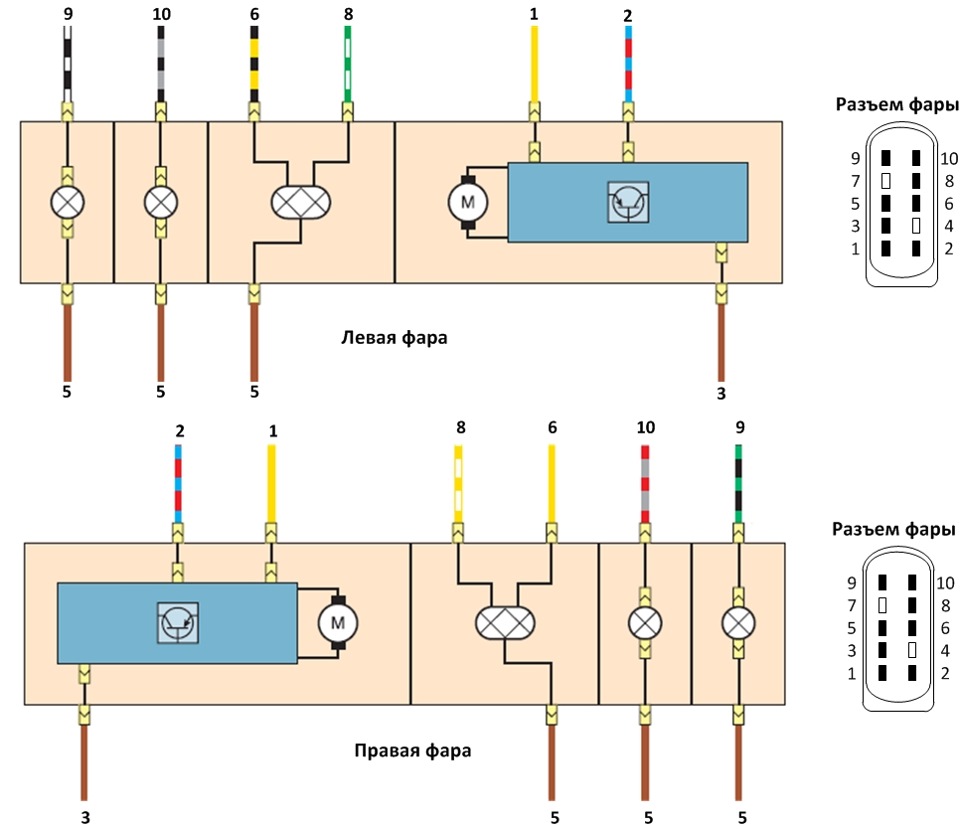

Схема соединения проводов от старых фар к новому разъему.

Сечение проводов для ближнего и дальнего света + массы было выбрано 2,5 кв. мм. Для остальных источников 1 кв. мм. Итак, подготовив фары и штекера приступаем к установке.
Для начала запечатлел для архива фото моего авто с родными фарами.

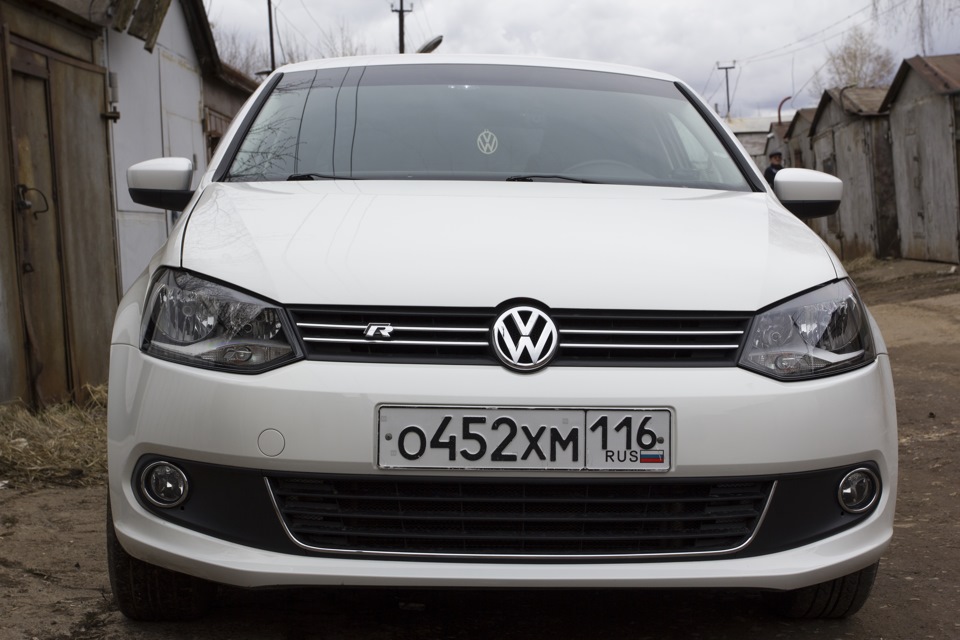

Последнее фото в таком виде.

Отключаем аккумулятор, отсоединяем все разъемы от фар и откручиваем два болта Torx T30 по два на каждую фару. вынимаем фары потянув их на себя в сторону движения авто.

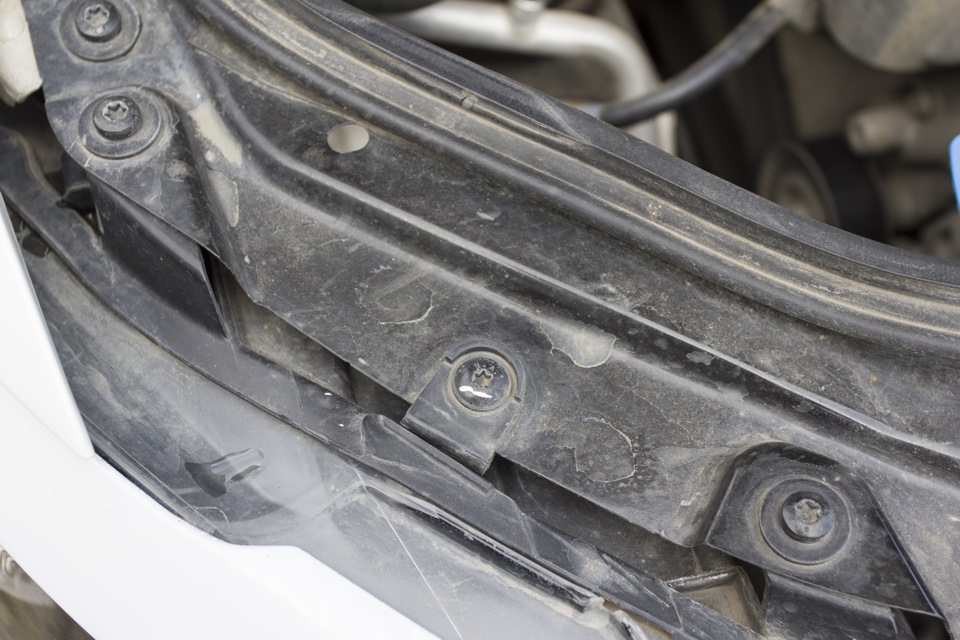

Крепления фар: два болта Torx T30.

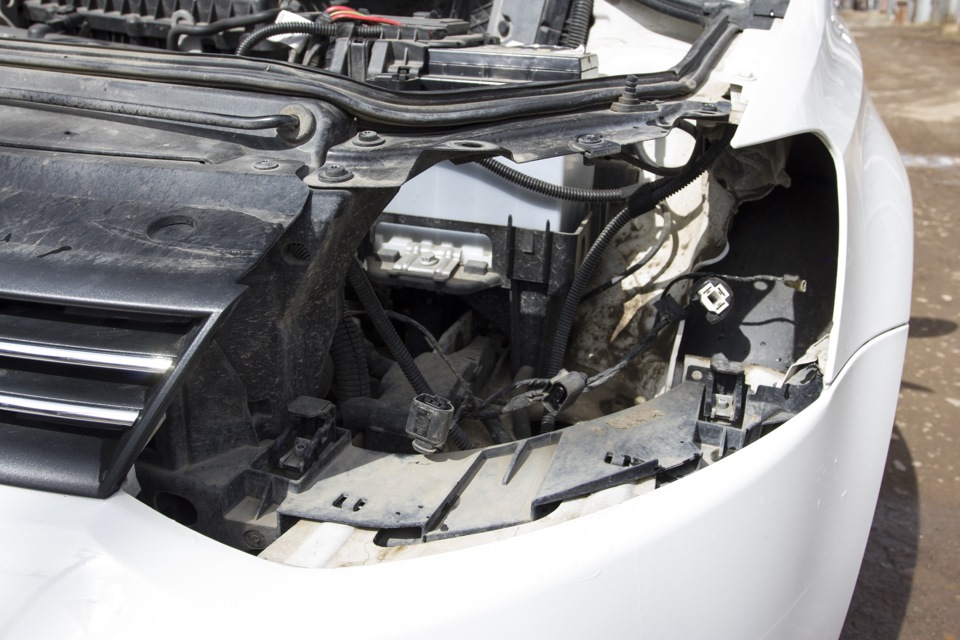

Фара снята.

Так как переходники-разъемы делать не имеет смысла, то откусываем кусачками проводку, оставляем ее равной длины.

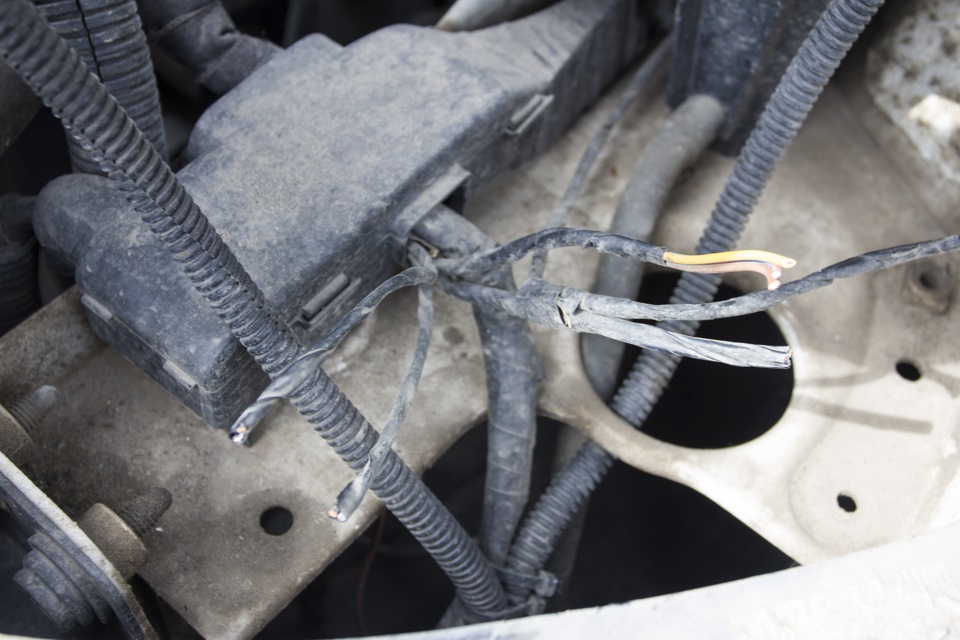

Отрезанная проводка.

С правой стороны мне встретилась штатная скрутка — откусываем выше нее.

Ах какой кадр! Режут Полика!

В итоге у меня собралась вот такая семейка уже не нужных разъемов с каждой стороны.

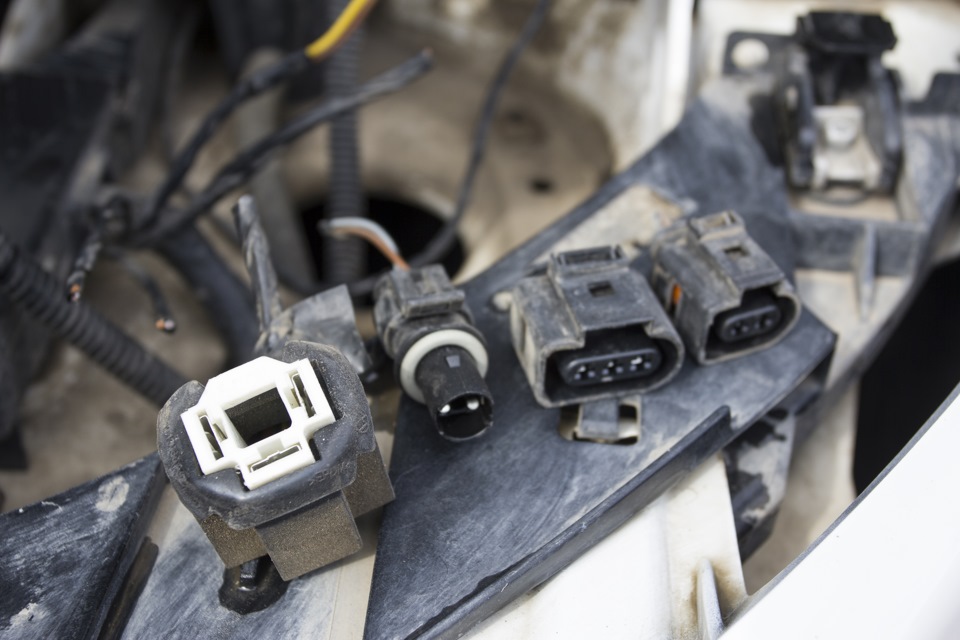

Убранные разъемы.

Зачищаем, лудим провода как со стороны авто, так и со стороны разъемов, ставим заранее термоусадочные трубки. Запаиваем согласно вышеприведенной схеме, насаживаем термоусадку и греем ее феном — все как положено.

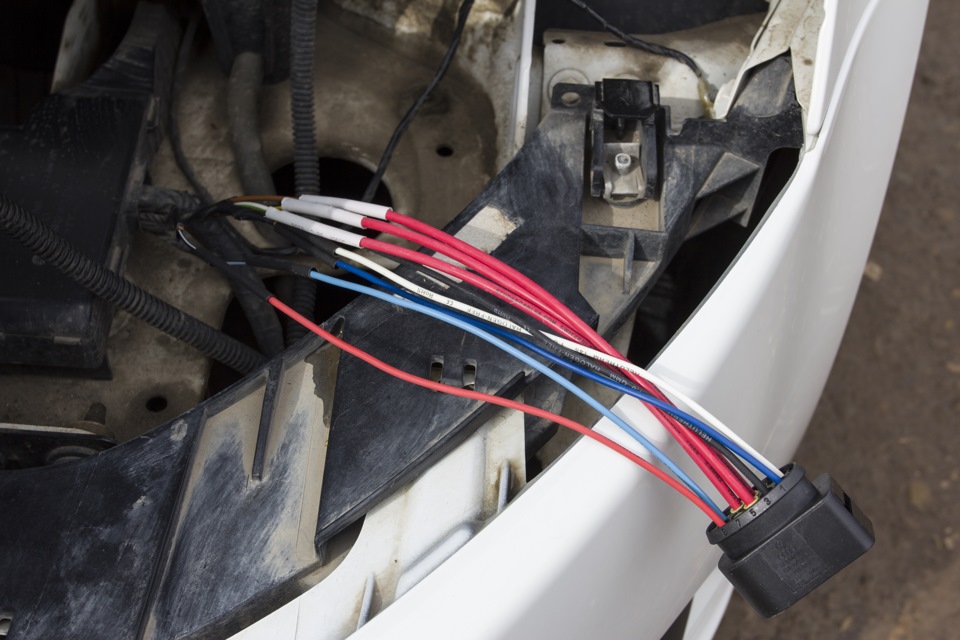

Почти готовый разъемчик.

Проводку аккуратно обматываем черной изолентой и надеваем сверху гофрированную трубку диаметром 15 или 20 мм. В моем примере это 20 мм. Разъем готов к подключению к фаре.

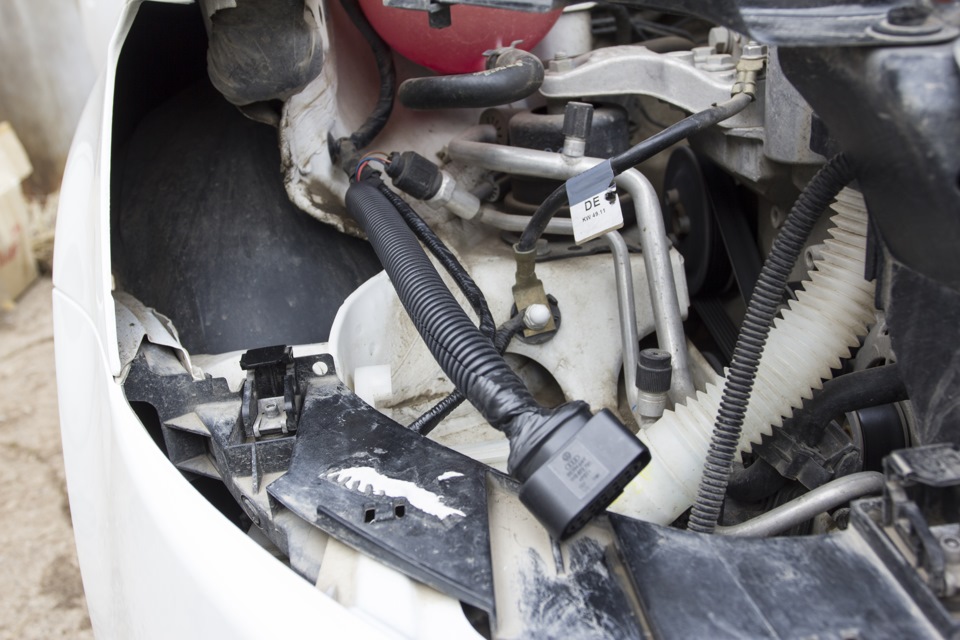

Разъем левой фары полностью готов к подключению.

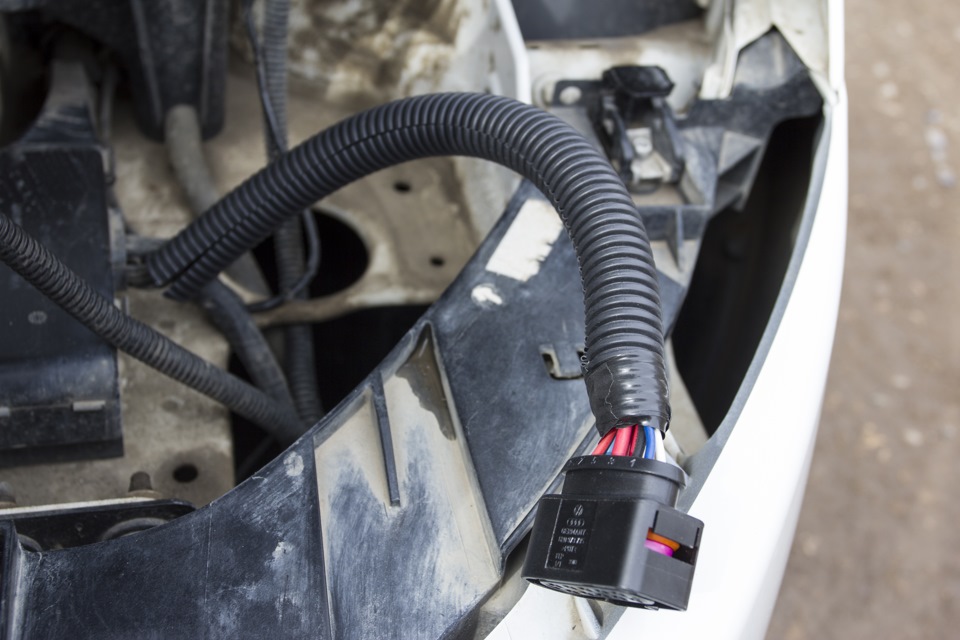

Разъем правой фары полностью готов к подключению.

Устанавливаем фары — заталкиваем их на посадочные места и закручиваем сверху на болты, соединяем разъемы и проверяем работу ламп и корректора, не забыв подключить аккумулятор.

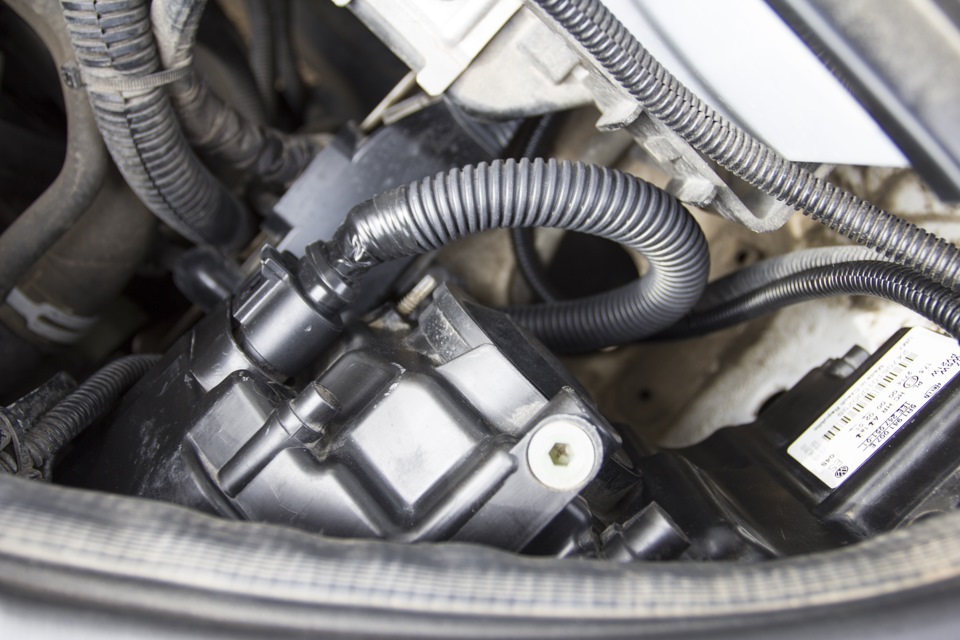

Фара и разъем на своих местах — все собрано по-феншую.

И радуемся более серьезному внешнему виду, более ярким фарам.

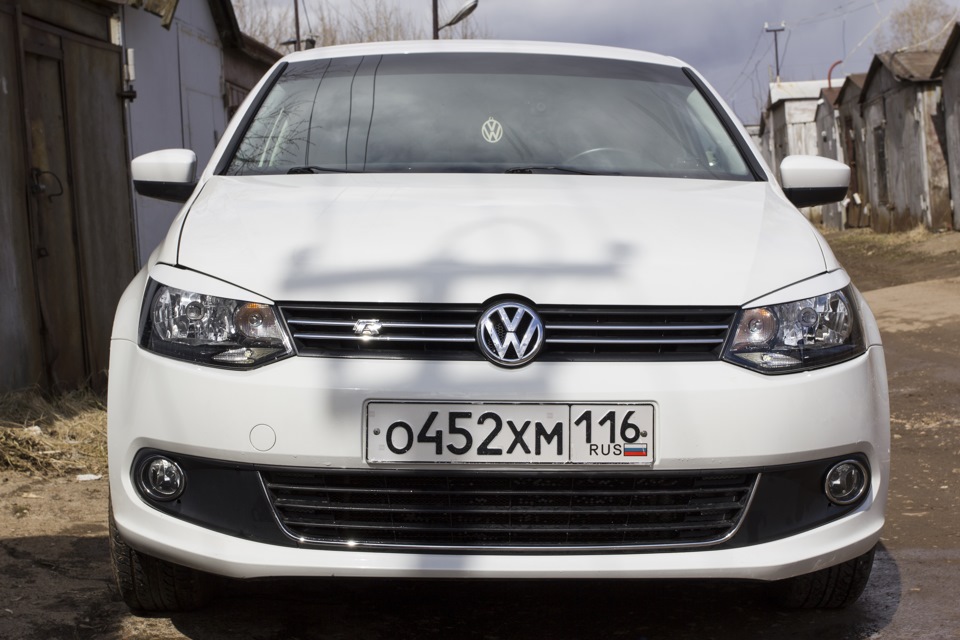

Установлены фары от VW Polo Hatchback.

Теперь остается съездить на СТО для того чтобы правильно отрегулировать поток света.
В заключение затраты "на всё-про-всё":
Фара левая 6R1941007E
Фара правая 6R1941008F
Ремкомплект левой фары 6C0998225 — emex.
Лампы Osram H7 64210 2шт. — emex.
Штекер 6R0973735 2шт. — emex.
Пины N90684405 16шт. — emex.
Заглушки 357972841 4шт. — emex.
Уплотнитель провода 357972741 16шт.
Обжимной инструмент.
Кроме того для сборки понадобятся следующие инструменты и материалы: кусачки, зачистка, канцелярский нож, изолента, гофрированная трубка, провода сечением 2,5 и 1(или 1,5), паяльник (+олово, канифоль), термофен или зажигалка, термоусадочная трубка, набор отверток TORX.
Можно еще установить перемычку между дальним светом и ближним, чтобы при включении дальнего света не выключался ближний свет. Делается это в рулевой колонке.
Вот и все, надеюсь многим пригодится мой опыт установки фар от VW Polo Hatchback.
