Снятие и установка сервопривода крышки топливного бака Audi A4 B6

Инструменты:

• Специальный инструмент AUDI T10010

Схема крепления привода лючка бензобака

1 - сервопривод;

2 - крышка лючка бензобака;

3 - шнур аварийной разблокировки крышки люка.

Порядок выполнения

1. Для снятия запорного элемента крышки люка наливной трубы топливного бака отсоедините отрицательный кабель (-) аккумуляторной батареи.

2. Снимите правую боковую облицовку в багажнике, обратитесь к разделам Снятие и установка облицовок (Седан) и Снятие и установка облицовок (Универсал).

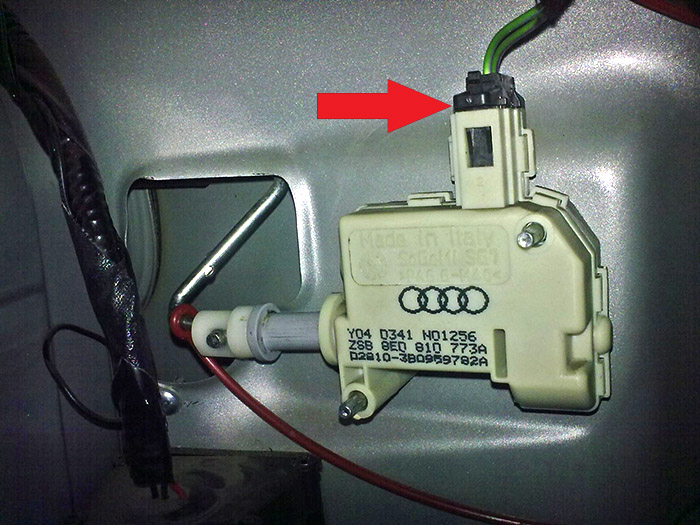

3. Рассоедините разъём сервопривода и колодку проводов.

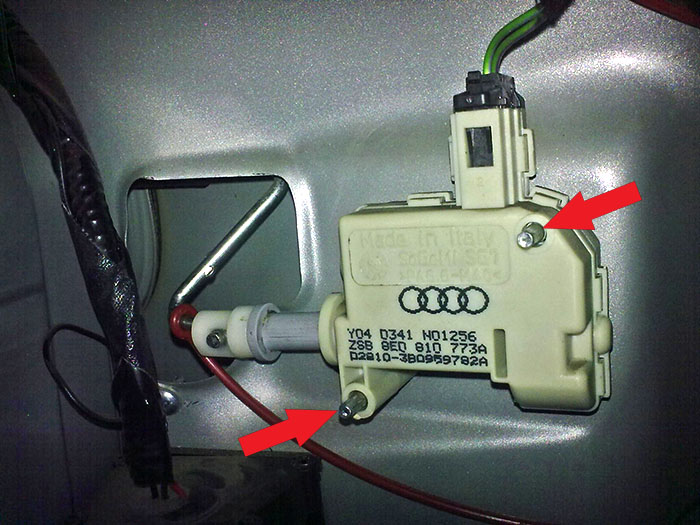

4. Отверните с помощью специального инструмента AUDI T10010 болты (стрелки на сопроводительной иллюстрации), сместите регулировочный элемент вперед и выньте его.

Инструмент AUDI T10010

5. Для установки привода люка, сместите шнур аварийной блокировку (3) над блокировочным штифтом регулировочного элемента.

6. Установите регулировочный элемент так, чтобы блокировочный штифт вошел в закрытую крышку топливного бака (2). Сместите регулировочный элемент назад и затяните болты крепления.

7. Состыкуйте разъём и установите боковую облицовку в багажнике, обратитесь разделам Снятие и установка облицовок (Седан) и Снятие и установка облицовок (Универсал).

8. Присоедините отрицательный кабель (-) аккумуляторной батареи.
