Снятие и установка тормозных трубопроводов Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г
• Балонный ключ
• Вороток под торцевую насадку
• Удлинитель под торцевую насадку на вороток
• Насадка на вороток Torx T-20
• Насадка на вороток на 10 мм
• Насадка на вороток на 13 мм
• Отвертка крестовая средняя
• Плоскогубцы
• Заглушки технологические
• Ключ для тормозных трубок типа 41 08 11 13 Stahlwille
• Гаечный ключ накидной разрезной на 14 мм
• Динамометрический ключ
• Шланг
• Технологическая емкость

Детали и расходники:

• Тормозные трубопроводы
• Уплотнительные кольца 11 типа 58 23 10 11 Stahlwille

Примечания:

На тормозных трубках не допускается заломов, вмятин и других повреждений, способных привести к разгерметизации тормозной системы. Тормозные трубки с указанными дефектами необходимо заменить.

Касание тормозных трубок о другие детали кроме мест крепления и шумоизоляционной обивки щитка передка не допускается.

Снятие

1. Установите автомобиль на рабочее место или двухстоечный подъемник (в зависимости от расположения меняемых трубок на автомобиле), затормозите его стояночным тормозом и выключите зажигание.

2. Поднимите автомобиль с помощью подъемника на высоту, удобную для выполнения работ.

3. Перед заменой тормозной трубки к шлангу переднего тормоза снимите переднее колесо с помощью балонного ключа.

4. Перед заменой тормозной трубки, места крепления к кузову которой расположены над бензобаком, снимите бензобак, как описано в этой статье.

5. Отсоедините тормозную трубку от элементов тормозной системы (главный тормозной цилиндр, гидроагрегат АБС, регулятор давления задних тормозов, колесный цилиндр заднего тормоза, тормозная трубка, гибкий тормозной шланг) с помощью гаечного ключа. В местах соединения с гибкими тормозными шлангами снимите со штуцера тормозной трубки скобу крепления, воспользовавшись специальным ключем. При снятии трубопроводов в отверстия тормозной системы установите технологические заглушки. Ниже на фото видно, где именно расположены тормозные трубки.

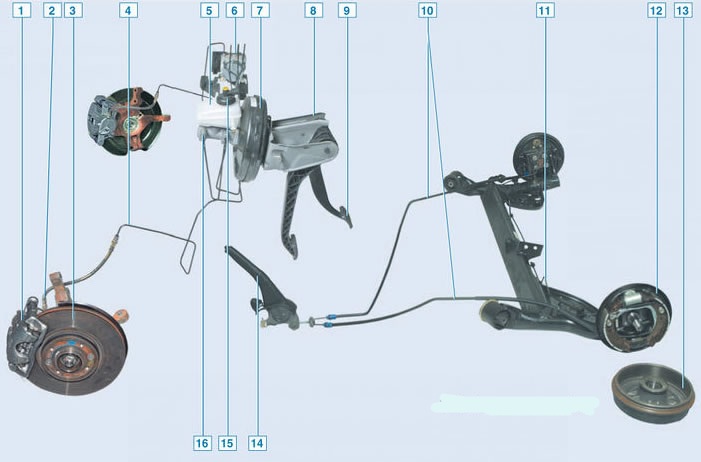

Устройство тормозной системы с АБС:

1 - скоба переднего тормоза;

2 - тормозной шланг переднего колеса;

3 - тормозной диск передний;

4 - тормозная трубка переднего колеса;

5 - бачок тормозной жидкости;

6 - блок ABS;

7 - вакуумный усилитель тормозной системы;

8 - педальный узел;

9 - педаль тормоза;

10 - трос ручного (стояночного) тормоза;

11 - тормозная трубка заднего колеса;

12 - тормозной механизм заднего колеса;

13 - тормозной барабан заднего колеса;

14 - рычаг ручного (стояночного) тормоза;

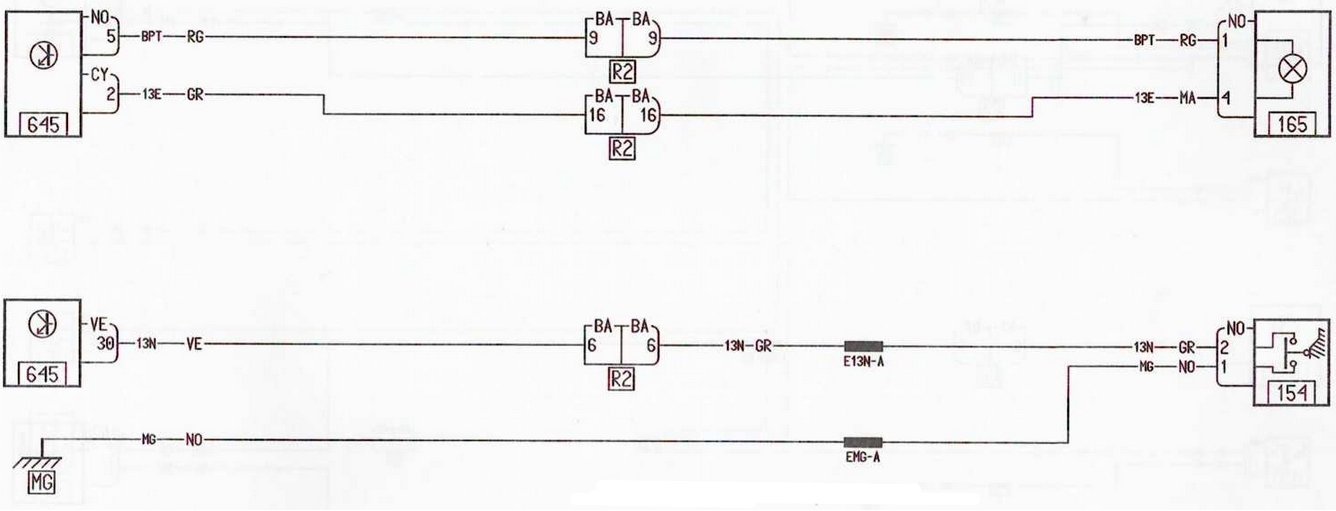

15 - датчик сигнализирующий о низком уровне тормозной жидкости;

16 - главный тормозной цилиндр.

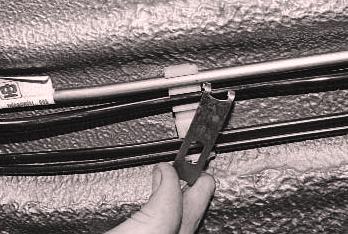

6. Снимите тормозную трубку, освободив ее из скоб крепления к кузову автомобиля, для тормозных трубок задних колесных цилиндров освободите трубки из скоб крепления к балке и рычагам задней подвески с помощью плоской отвертки.

7. Для снятия трубок, проложенных под днищем кузова, предварительно снимите экран трубопроводов, воспользовавшись воротком с насадкой на 13 мм.

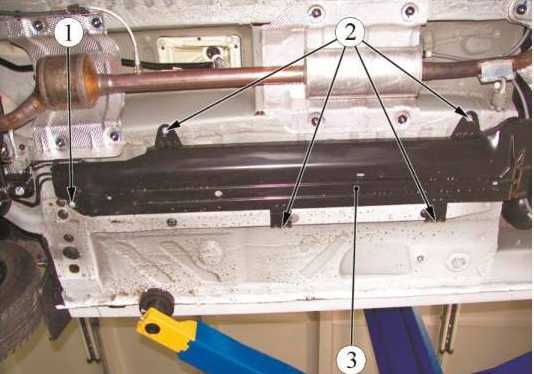

Демонтаж защитного экрана трубопроводов:

1 - болт;

2 - гайки;

3 - предохранительный экран трубопроводов.

Установка

Примечание:

При соединении тормозных трубок с гибкими шлангами перекручивание тормозных шлангов не допускается.

1. Установку трубопроводов тормозной системы производите в порядке, обратном снятию.

2. При установке штуцеров тормозных трубок на место учитывайте момент их затяжки – 14 Н·м (1,4 кгс·м). Для дотяжки штуцеров воспользуйтесь динамометрическим ключом.

3. Если было снято, то:

- установите экран трубопроводов с помощью воротка с головкой на 13 мм.

- установите бензобак, как описано здесь.

- установите с помощью балонного ключа переднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.

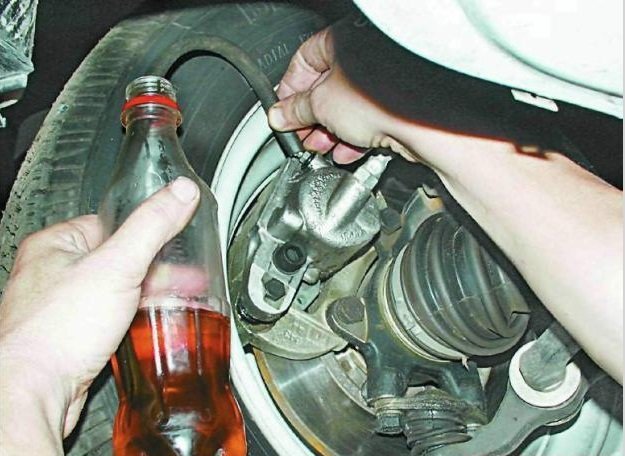

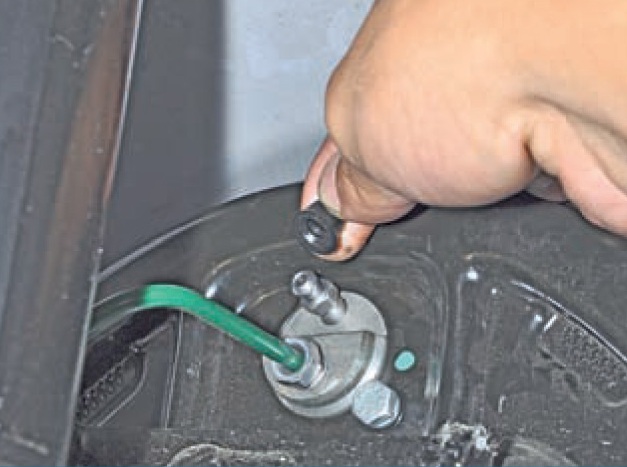

4. Выполните прокачку тормозной системы.

5. Проверьте эффективность рабочей тормозной системы.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
