Снятие и установка выключателя сигнала торможения автомобиля Skoda Fabia 2002 - 2007

Инструменты:

• Отвертка плоская малая

Детали и расходники:

• Выключатель сигнала торможения
• Графитовая смазка

Педальный узел:

1 - педаль тормоза;

2 - накладка;

3 - пластмассовая втулка;

4 - втулка оси;

5 - кронштейн;

6, 14 - гайки;

7 - толкатель вакуумного усилителя;

8 - вакуумный усилитель;

9 - щит передка;

10 - кронштейн панели приборов;

11 - опора усилителя;

12 - болт;

13 - ось педали;

15 - выключатель сигнала торможения;

16 - педаль акселератора.

Предупреждение:

Выключатель сигнала торможения следует заменять на станции технического обслуживания, так как его установка требует определенного навыка.

Порядок выполнения:

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

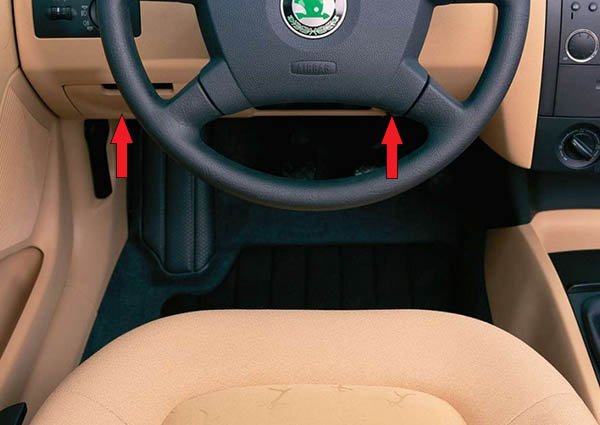

2. Снимите вещевой ящик со стороны водителя и декоративную накладку педального узла.

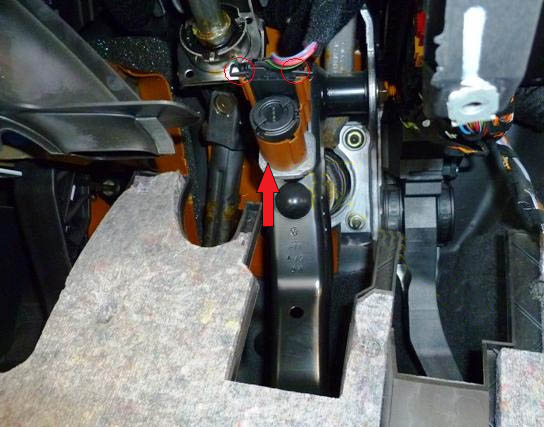

3. Отсоедините колодку с проводами от выключателя 15 (см. рис. Педальный узел) сигнала торможения.

4. Поверните выключатель против часовой стрелки на 45° и выньте его из кронштейна.

5. Выдвиньте полностью шток выключателя.

6. Смажьте торец штока тонким слоем графитовой смазки.

7. Нажмите на педаль тормоза до упора, вставьте выключатель в отверстие кронштейна и поверните его на 45° по часовой стрелке, тем самым зафиксировав его. Затем отпустите педаль тормоза.

8. Подсоедините к датчику колодку и провод к клемме «-» аккумуляторной батареи.

9. Проверьте работу выключателя.

10. Установите вещевой ящик со стороны водителя.
