Снятие и установка заднего амортизатора Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат
  • Гаечный ключ рожковый
  • Динамометрический ключ

Детали и расходники:

  • Самостопорящаяся гайка
  • Гайка
  • Контргайка

Амортизатор и пружина подвески задних колёс Mercedes-Benz W203

Амортизатор и пружина подвески задних колёс:

1 — контргайка, 30Нм;

2 — гайка;

3 — шайба;

4 — резиновый буфер;

5 — резиновый буфер;

6 — амортизатор;

7 — болт;

8 — гайка М10, 55Нм;

9 — чашка пружины.

Модели без регулировки клиренса

В случае ремонта амортизаторы, независимо от фирмы-производителя, необходимо заменить каждый отдельно. Однако исполнение амортизатора должно соответствовать нанесенной на него цветовой маркировке.

Снятие

1. Отсоедините боковую облицовку багажника и выньте её.

Примечания:

Амортизаторы одновременно служат в качестве упругого упора для задних колёс. Поэтому верхнюю опору амортизатора следует отсоединять только при стоящем на колёсах автомобиле, чтобы ось не упала вниз при отсоединении амортизатора. Если автомобиль поднят, необходимо пружинный рычаг подпереть гаражным домкратом.

При отсоединении верхней части подвески не следует допускать вращения штока амортизатора. В противном случае может произойти отсоединение цилиндра. Имеется опасность нечастного случая!

2. Исполнение 1: Отверните гаечным ключом контргайку и гайку крепления амортизатора. При этом шток необходимо удерживать гаечным ключом за лыски. Он не должен вращаться.

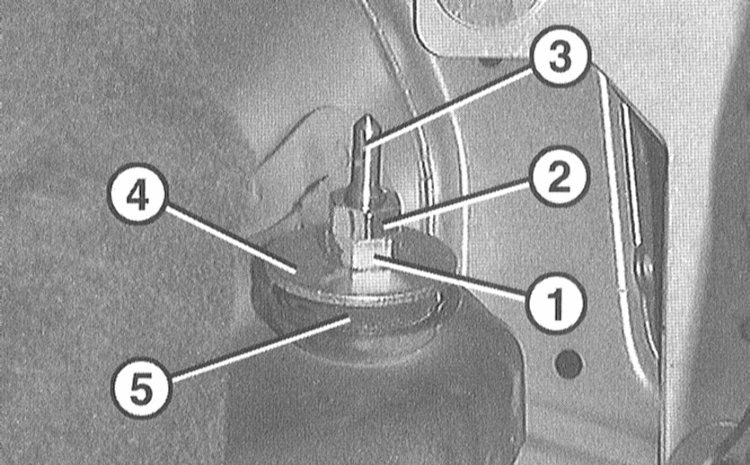

Отсоединении верхней части Mercedes-Benz W203

1 - гайка;

2 - контргайка;

3 - лыски.

4 - шайба;

5 - резиновый амортизатор.

3. Исполнение 2: Отверните гаечным ключом самостопорящуюся гайку крепления амортизатора. При этом шток необходимо удерживать гаечным ключом за лыски. Он не должен вращаться.

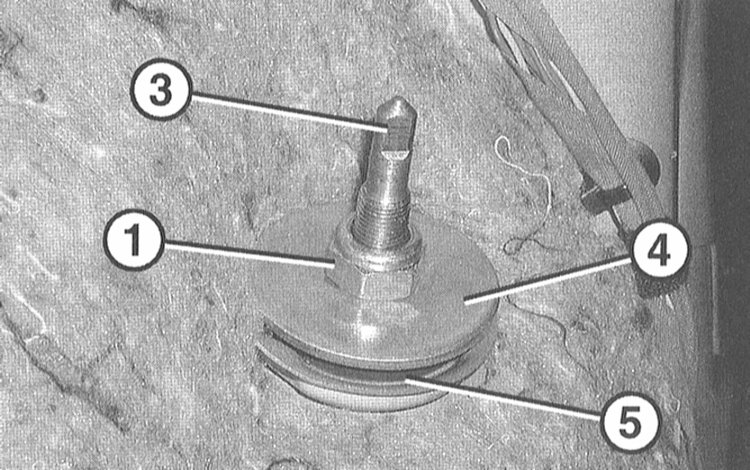

Отсоединении верхней части Mercedes-Benz W203

1 - самостопорящаяся гайка;

3 - лыски.

4 - шайба;

5 - резиновый амортизатор.

4. Снимите шайбу и резиновый амортизатор.

5. Поднимите и установите на подставки заднюю часть автомобиля.

6. Отверните 2 болта крепления крышки пружинного рычага и снимите крышку.

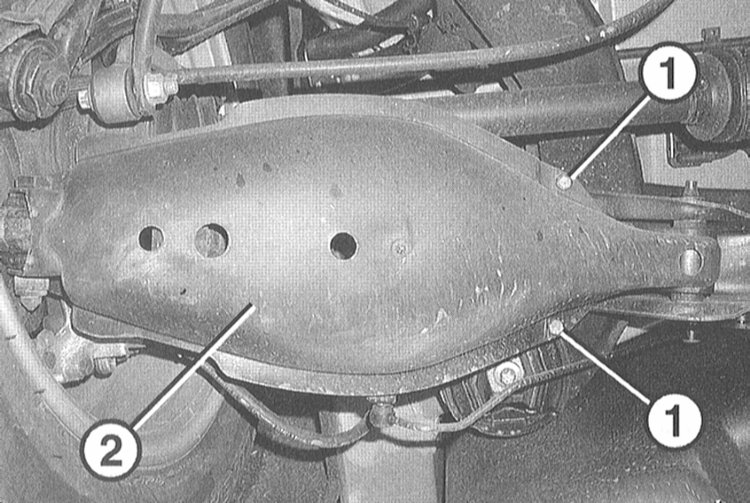

Снятие крышки Mercedes-Benz W203

1 - болты крепления;

2 - крышка.

7. Отверните гайку у пружинного рычага и выньте болт крепления с шайбой.

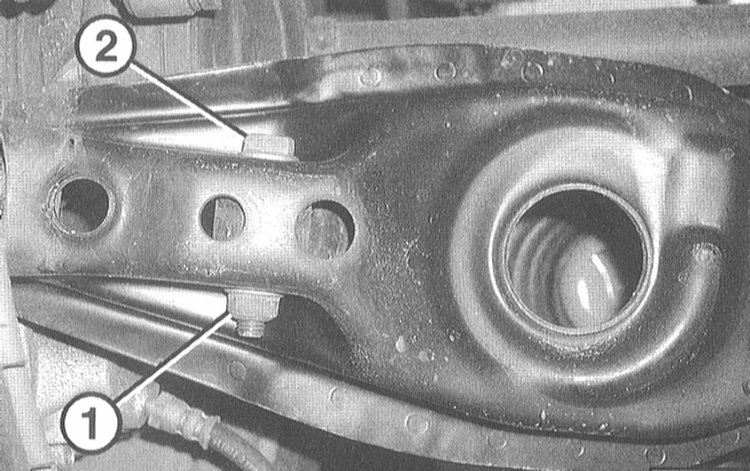

Изъятие болта крепления с шайбой Mercedes-Benz W203

1 - гайка;

2 - болт крепления.

8. Выньте амортизатор из пружинного рычага и отверстия в раме. Для облегчения снятия амортизатора нажмите на него сверху через отверстие в пружинном рычаге. Амортизатор вынимается назад.

Установка

1. Проверьте амортизатор на плавность хода перед установкой.

2. Проверьте резиновые детали на наличие растрескивания и повреждений.

3. Вставьте амортизатор так, чтобы цифровая маркировка, нанесенная краской, указывала назад.

4. Вставьте амортизатор у пружинного рычага. Установите болт с шайбой. Наверните новую самостопорящуюся гайку и затяните её моментом 55Нм.

5. Зафиксируйте крышку пружинного рычага и закрепите её двумя болтами.

6. Медленно опустите автомобиль, при этом введите амортизатор в верхнее отверстие.

7. Поставьте на штангу амортизатора из салона резиновый демпфер и шайбу. Закрепите новую самосопорящуюся гайку штанги амортизатора моментом 30Нм, удерживая при этом шток цилиндра от проворачивания. При креплении двумя гайками: Наверните на штангу амортизатора новую гайку и затяните её моментом 15Нм, удерживая шток цилиндра от проворачивания. Наверните новую контргайку и закрепите её моментом 30Нм, удерживая от проворачивания нижнюю гайку.

8. Установите на место облицовку багажника.
