Снятие комбинации приборов Renault Logan 2004-2009 Бензин

Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем кожухи рулевой колонки.

Ключом «Torx Т-20» отворачиваем два самореза крепления декоративной накладки комбинации приборов (для наглядности подрулевые переключатели и рулевое колесо сняты).

Оттягивая нижнюю часть накладки, освобождаем ее фиксаторы…

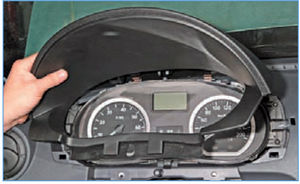

…и снимаем накладку.

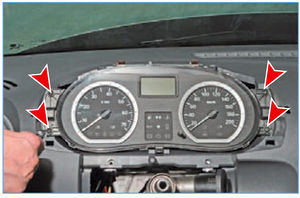

Ключом «Torx Т-20» отворачиваем четыре самореза крепления комбинации приборов.

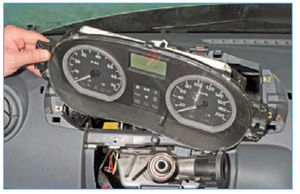

Вынимаем комбинацию приборов из гнезда панели приборов и отсоединяем от нее две колодки жгутов проводов…

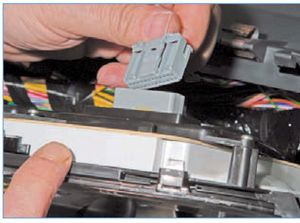

…одну — серого цвета…

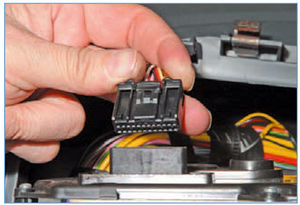

…и другую — черного цвета.

Снимаем комбинацию приборов.
Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат.
При выходе из строя сигнализатора, стрелочного прибора или дисплея следует заменить комбинацию приборов новой.
Устанавливаем комбинацию приборов в обратной последовательности.
